안녕하세요. 덱스크루 대구 동구점입니다.

​

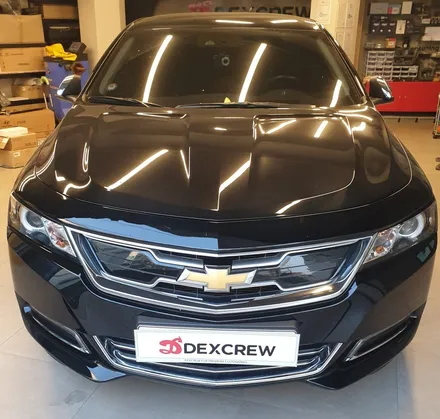

이번에 작업할 차량은 쉐보레 임팔라 차량입니다.

작업 의뢰하신 내용은 임팔라 순정 스마트키를

BMW 스타일 디스플레이키로 교체하는 작업입니다.

​

BMW 스타일 디스플레이키는 총 4가지 색상(블랙,레드,실버,블루)이 있는데.

고객분이 원하시는 색상이 실버였는데, 다행히 재고가 1개 있어서 바로 교체가 가능했습니다.

​

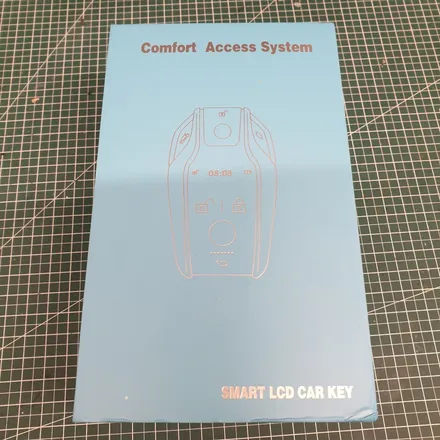

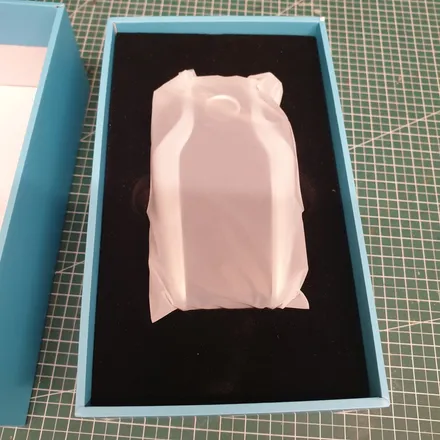

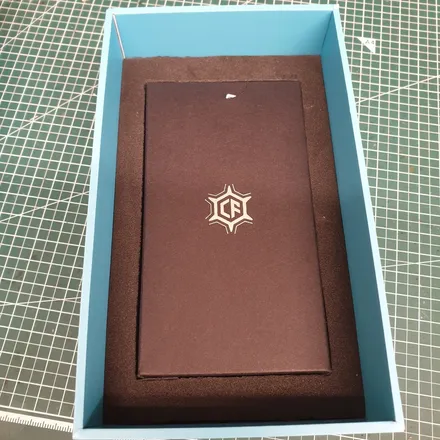

교체를 진행하 BMW 스타일 디스플레이키입니다.

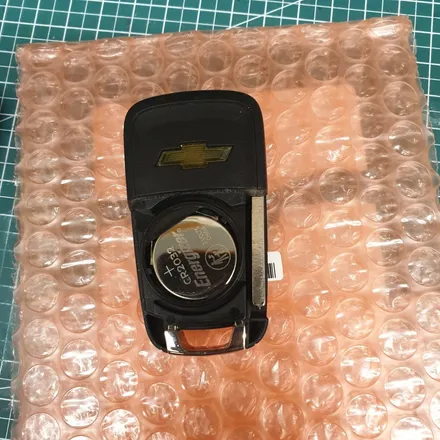

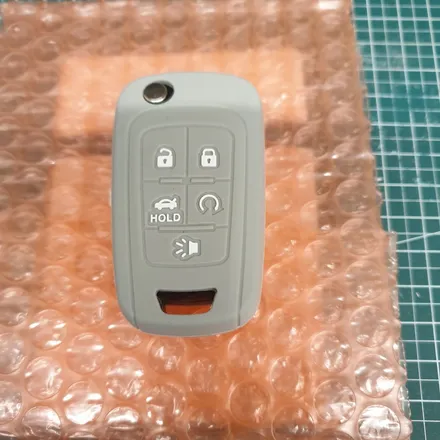

교체를 진행한 쉐보레 임팔라 차량의 순정 스마트키입니다.

순정 스마트키가 폴딩키 방식이고, 순정 버튼이 총 5개가 있습니다.

BMW 스타일 디스플레이키는 4개의 버튼이 지원되기 때문에 고객분에게 말씀드리고

크락션을 제외하고 작업을 진행하였습니다.

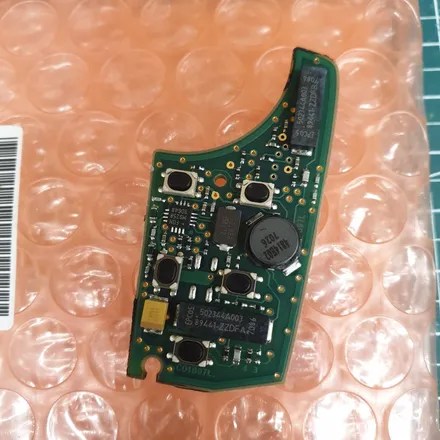

임팔라 순정 스마트키를 분해하여 PCB 기판을 분해합니다.

​

혹시나 셀프로 스마트키 케이스 교체나 BMW 디스플레이키 작업을 하실 분은

임팔라 순정 스마트키의 케이스가 본드로 접착이 되어 있습니다.

분해시 접착 부분을 열을 가해 주시고 분해하시면 분해가 좀더 쉽게 가능합니다.

혹시나 열을 가하실 공구가 없어서 자르거나 파손해서 분해하신다면 순정 PCB기판에 손상이 안가도록 공구 사용에 주의해서 작업하세요.

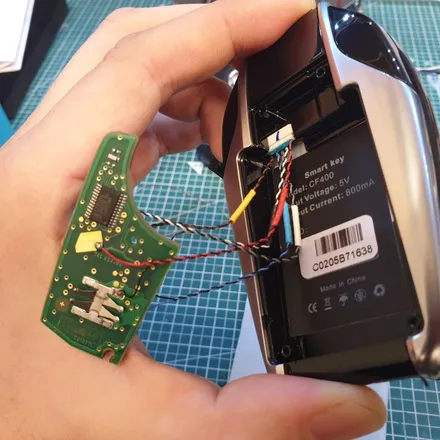

순정 스마트키의 PCB 기판에 BMW 디스플레이키 배선을 납땜 하시면 됩니다.

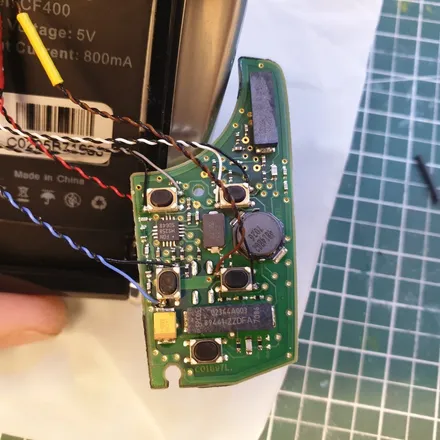

직접 하실분은 아래 배선 사진 참고하시면 됩니다.

버튼 연결은 크락션을 제외하고 도어락, 도어언락, 트렁크, 원격시동 4가지 연결을 하였습니다.

몇 군데 포인트가 다른 단자와 거리가 가까우니 납땜은 조금식 하시고 작업 후 쇼트확인은 꼭 하시기 바랍니다.

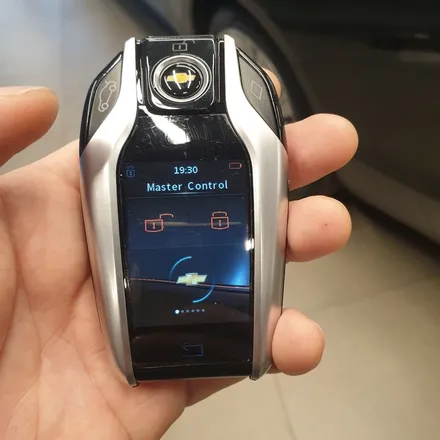

작업 완료 후 도어 언락 버튼 부분에 쉐보레 엠블럼을 부착해드리고

로고 이미지도 쉐보레로 교체를 해드렸습니다.

교체 작업 완료 후 동작 테스트 영상입니다.

도어락/언락 그리고 트렁크 버튼 확인 영상입니다.

영상에는 없지만 원격시동도 잘 동작합니다.

이상으로 덱스크루 대구 동구점에서

쉐보레 임팔라 차량의 순정 스마트키를

BMW 스타일 디스플레이키로 교체 작업이었습니다.

​

BMW 스타일 디스플레이키의 경우 순정 스마트키의 PCB를

그대로 이식하는 방식이기 때문에 기존 스마트키의 기능은 똑같이 동작을 합니다.

단지 BMW 스타일 디스플레이키의 버튼이 4개까지 지원이 되기 때문에

순정 버튼이 5개 이상인 경우에는 연결할 4개를 선택해 주셔야 합니다.

​
