[작업]뉴코란도C 차박을 위한 트렁크 LED 램프_보가 리플렉스 라이트 T2 장착과 인산철 배터리 주행충전기 스위치 및 모니터링 모니터 장착_덱스크루 대구동구점 / 대구 동구, 북구, 남구, 수성구, 경산

안녕하세요. 덱스크루 대구 동구점입니다.

​

이번 작업 차량은 뉴코란도C 차량입니다.

지난번에 인산철 배터리와 인버터등을 장착하신 고객인데,

차박을 주로 하신다고 하셔서 보가 리플레스 라이트를 소개해드렸더니 장착을 원하셔서

재 방문을 하셨습니다.

https://blog.naver.com/dexcrew_dg_donggu/222537786351

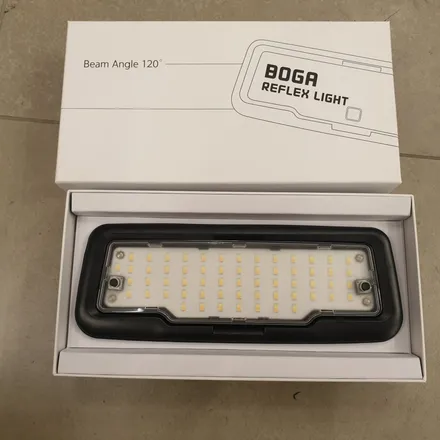

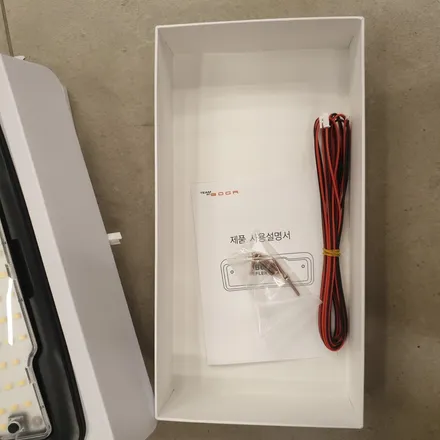

장착할 보가 리플렉스 LED 라이트 T2입니다.

보가 리플렉스 라이트 T2 제품은 기존 T1 제품을 개선한 제품입니다.

보가 리플렉스 T1과 T2의 비교 내용입니다.

T2버전이 개선된 내용은 LED 색상 변경이 가능한 점과 라스트메모리 기능입니다.

LED개수가 T1에 비해서 T2제품이 2배가 되었지만

이건 색상 조합을 위하여 2가지 색상의 LED가 장착이 된것으로 보입니다.

​

추가로 달라진 점이라고 하면 기존 T1 제품은 광량 조절용 스위치가 제품 가운데 1개 있었지만,

T2 제품은 광량 조절과 색상 조절용 스위치가 제품 양쪽에 1개씩 있습니다.

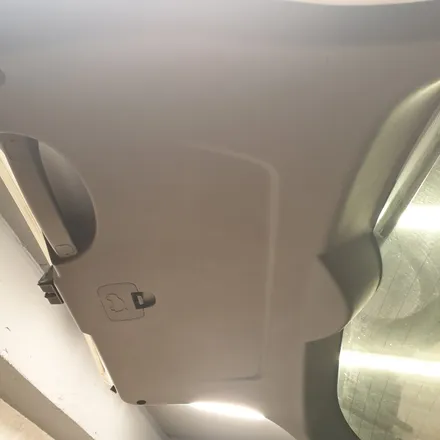

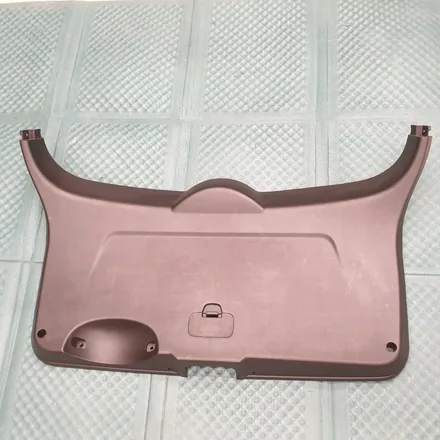

장착 작업을 위하여 트렁크 도어 트립을 탈거합니다.

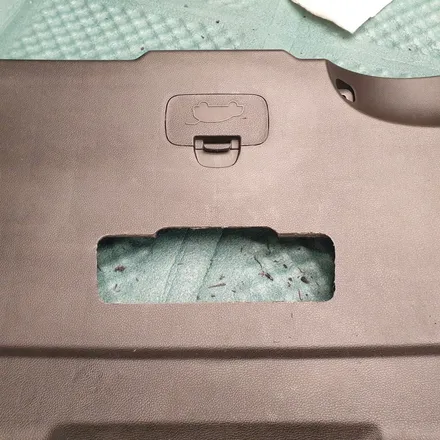

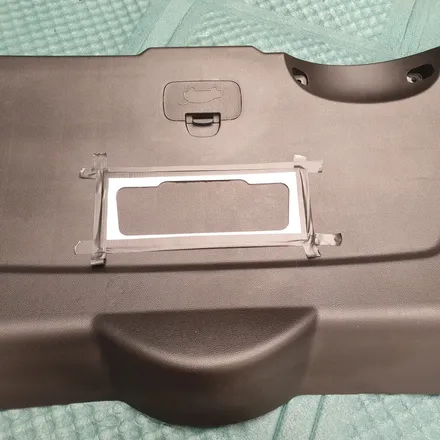

탈거한 트렁크 도어 트립에 장착할 위치를 가이드 종이를 붙이고

트립을 가공하여 보가 리플렉스 T2 제품을 장착한 구멍을 뚫어줍니다.

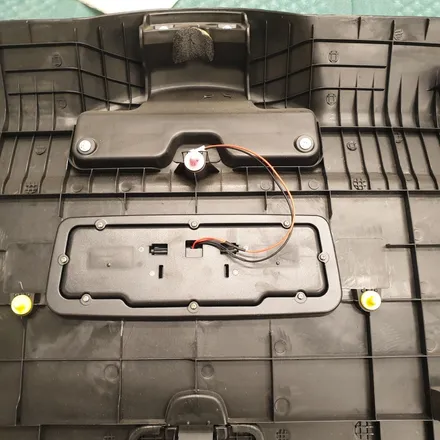

가공한 도어 트립에 보가 리플렉스 T2 제품을 고정하고

전원 배선을 연결하고 탈거의 역순으로 조립을 합니다.

전원 배선은 지난번 장착한 인산철 배터리에 연결을 하였습니다.

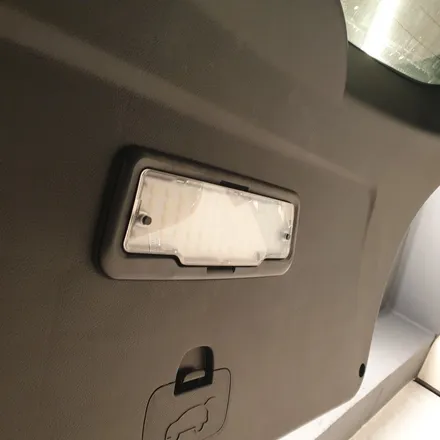

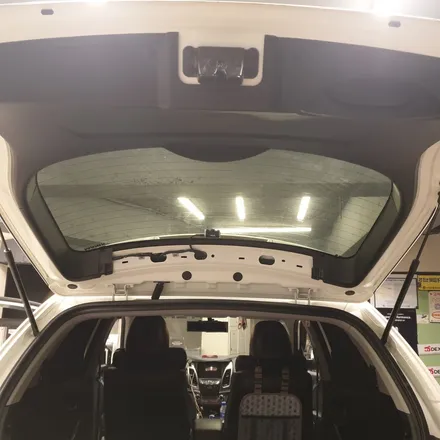

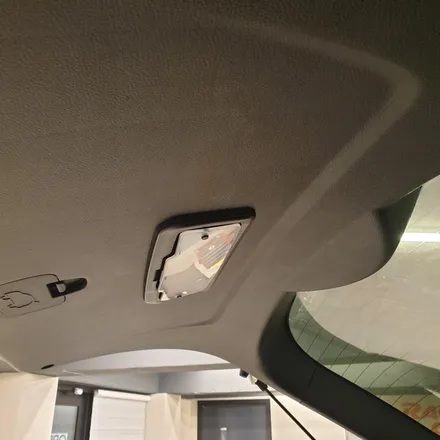

보가 리플렉스 T2 트렁크 LED등 장착 전과 후의 비교 모습입니다.

순정 제품이라고 해도 될 만큰 장착 후에 깔끔한 모습입니다.

장착 완료 후 동작 LED등이 정상적으로 점멸되는 것을 확인 하였습니다.

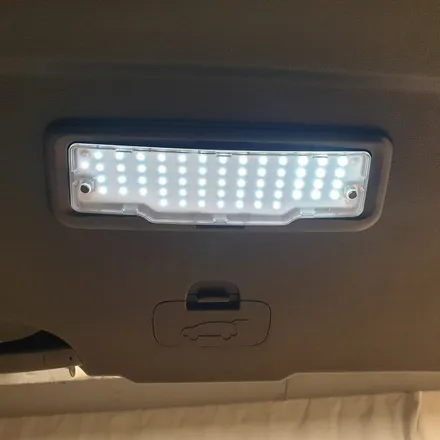

뉴코란도C에 보가 리플렉스 T2 LED 트렁크등 장착 후 동작 테스트 영상입니다.

색상 변화 및 밝기 3단계 조절도 잘 동작하고 각도 조절도 잘 동작합니다.

비상 점멸은 버튼은 계속 누르고 있으면 한가지 색상으로만 동작을 합니다.

보가 리플렉스 T2 LED 트렁크 등 장착 완료 후

지난번 작업한 인산철 배터리관련하여 추가 작업을 진행하였습니다.

​

추가한 작업은 2가지로

운전석에서 주행 충전기 On/Off 할 수 있도록 스위치 장착과

배터리 충전 상태를 확인할 수 있는 모니터 장착입니다.

​

이전 작업시 주행충전기 입력 전원에 아이솔레이터(VSR)를 장착을 해두었는데,

장착한 아이솔레이터의 경우 접지 배선이 별도로 있으며,

기존에는 접지 배선을 바로 연결을 했기 때문에 시동시 항시 충전이 되었지만

주행충전기의 경우 시동 후 전압이 안정된 상태에서 동작이 되는 것이 좋으며,

배터리가 충분히 충전된 상태에서는 주행충전기가 동작 할 필요가 없기 때문에

아이솔레이터의 접지 배선에 스위치를 장착하여 릴레이 On/Off를 제어하도록 하였습니다.

​

시동 후 충전이 필요할 경우 스위치를 On하면 아이솔레이터가 연결이 되고,

그러면 알터레이터의 전원이 주행충전기로 들어

가서 인산철 배터리가 충전이 되도록 하였습니다.

​

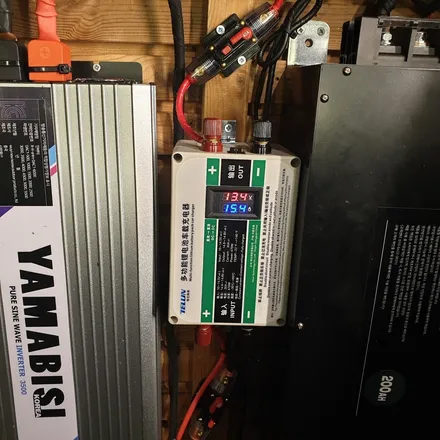

장착한 주행충전기의 경우 30A 출력이 가능하지만

충전 전류는 50프로정도로 세팅해드렸습니다.

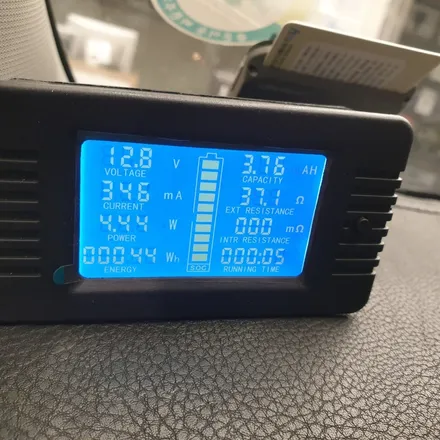

그리고 추가로 운전석에서 배터리 상태를 확인 할 수 있도록 A필러쪽에 모니터를 설치해 드렸습니다.

설치해드린 제품은 PZEM-015로 300A 션트 저항을 이용하여 설치를 해드렸습니다.

​

인산철 배터리 자체에 배터리 전압과 SOC(충전량)을 확인 할 수 있는 인디게이터가 달려 있지만

확인을 하려면 짐을 치우고 트렁크 바닥재를 들어내야 하기 때문에 확인이 불편할 거 같아서

운전하면서 확인이 편하도록 추가로 장착을 해드렸습니다.

이상으로 덱스크루 대구 동구점에서

뉴코란도C 차량에 보가 리플렉스 T2 트렁트 LED 등 설치 작업과

인산철 배터리 관련 충전 스위치와 전압 모니터링 추가 설치 작업이었습니다.

​
