안녕하세요. 덱스크루 대구 동구점입니다.

​

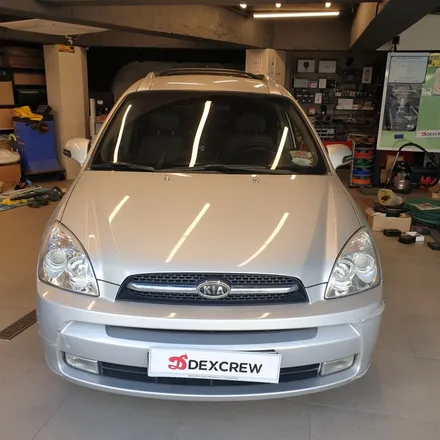

이번 작업 차량은 뉴카렌스 2007년식 LPG 차량입니다.

고객분이 신차 출고전 운전연습을 위하여 구입하신 차량으로 알고 있습니다.

운전 연수를 받고 계신데 현재는 운전이 익숙하지 않으신 상태라서

후방카메라 장착을 의뢰 주셨습니다.

​

작업 전 차량의 상태입니다.

네비게이션이나 기존 후방카메라가 없는 순정상태 그대로의 모습입니다.

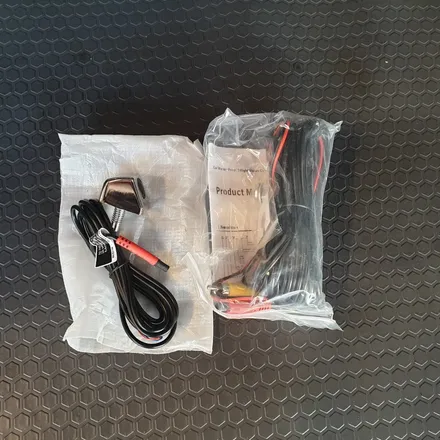

오늘 장착을 할 후방카메라 모듈과 모니터 입니다.

운전 연습용으로 구입하신 차량이라서 후방카메라만 동작이 되면 된다고 하셔서

네비게이션 매립이 아닌 모니터를 추천해드렸습니다.

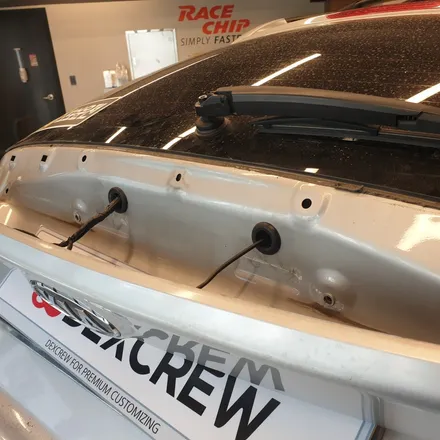

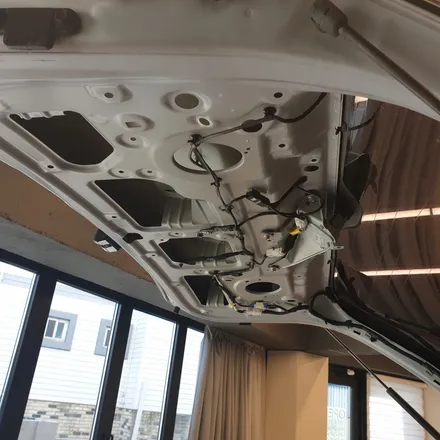

먼저 후방카메라를 장착하기 위하여 트렁크도어 내장재를 탈거하고

후방카메라를 장착할 부품도 탈거를 합니다.

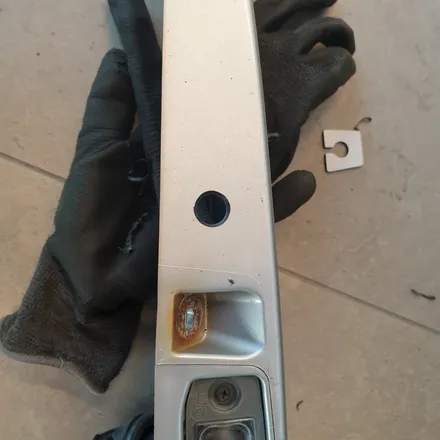

후방카메라를 고정할 홀을 가공하고 후방케마라의 뒷면에는 양면테이프를 부착합니다.

그리고 후방카메라 배선에 테입을 감아서 보호해주고

후진등 배선을 따라서 같이 순정라인으로 배선을 정리해 주었습니다.

후방카메라를 장착하기 위하여 탈거한 부품을 다시 장착을 합니다.

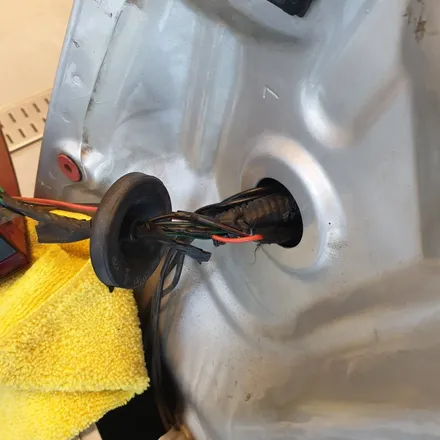

장착전 배선이 지나가는 고무튜브의 장착 상태를 잘 확인합니다.

덜 꼽힌 부분이 있으면 물이 들어갈 수 있으니 꼭 확인을 합니다.

운전석 방향의 테일램프를 탈거하여 후진등 배선에 후방카메라 전원 배선을 연결합니다.

이전 차주분이 후방 감지센서를 작업해 두셨는지 배선이 이미 많이 있습니다.

후방 카메라 전원 배선은 방수를 생각하여 차체 내부에서 연결하여 마감처리 합니다.

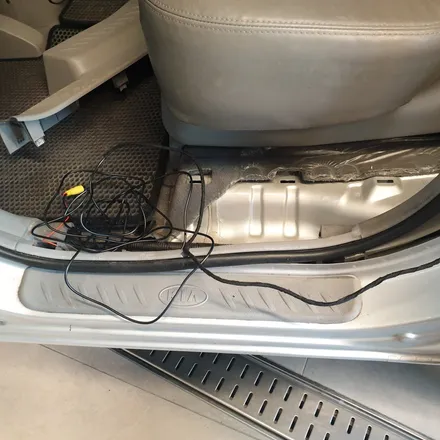

후방카메라 배선은 순정라인을 따라서 케이블 타이를 이용하여 정리해드렸습니다.

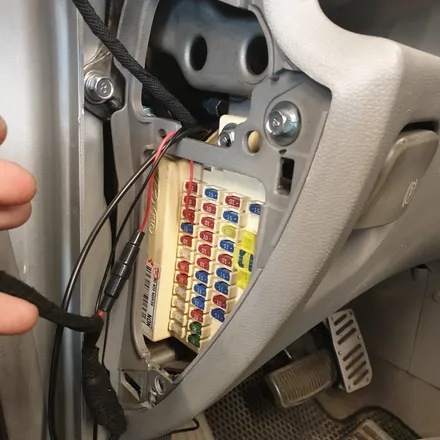

그리고 실내 퓨즈박스에는 후방카메라 모니터의 전원배선을 연결하고 정리해드렸습니다.

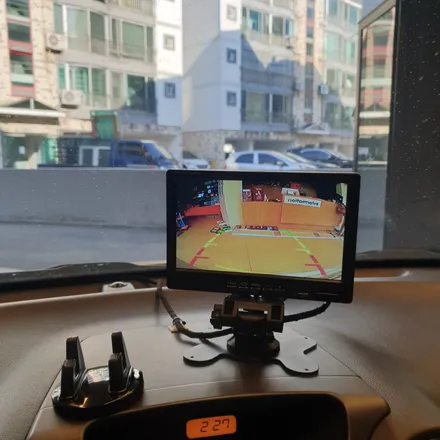

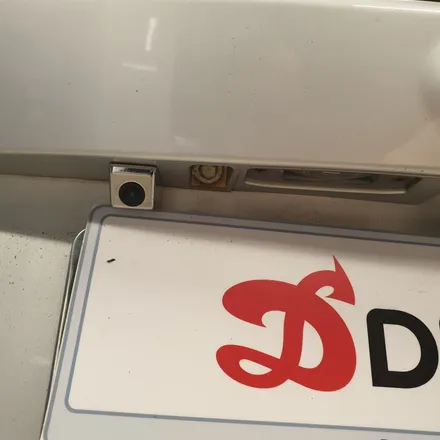

작업 완료된 후 후방카메라가 장착 모습과 동작 모니터 화면입니다.

모니터의 경우 스마트폰 거치대가 부착이 되어 있어서 오른쪽으로 조금 치우지게 부착을 해드렸습니다.

모니터를 상단 거치로 장착하다보니 배선이 노출이 되고 있습니다.

​

모니터 거치대도 확실히 고정을 하려면 피스를 박는것이 좋으나

일단은 제품 자체의 양면 테이프로만 고정을 해드렸습니다.

부착면이 굴곡이 있어서 혹시나 떨어지게 되면 피스로 고정을 해야 된다고 안내를 해드렸습니다.

​

이상 덱스크루 대구 동구점에서

카렌스 2007년식 차량에 후방카메라와 모니터 장착 작업이었습니다.

​

마지막으로 자동차의 번호판의 봉인 볼트가 년식때문인지 망가져 있어서

혹시나 모르고 계실수도 있기 때문에 차량을 인도해드리면서 안내해드렸습니다.

​

자동차의 뒷쪽 번호판올 보시면 양쪽이 다르며 운전석쪽 볼트가 봉인 볼트입니다.

봉인볼트는 자동차의 등록번호판 위변조, 무허가교체, 도난, 훼손 등을 방지하기 위해서

무궁화 모양이 새겨진 작은 봉인 볼트로 훼손되거나 분실했을 경우 바로 교체를 해야 합니다.

관련 내용은 자동차관리법(10조)에 명시되어있습니다.

그리고 봉인 볼트과 훼손또는 분실되었거나 봉인 볼트가 아닌 볼트로 체결되어 있어서

과태료 10만원이 부과되니 주의하시기 바랍니다.

​
