안녕하세요. 덱스크루 대구 동구점입니다.

​

스포티지 차량입니다.

깜박하고 차량 사진등 동작 사진등을 찍지 못 하였네요.

​

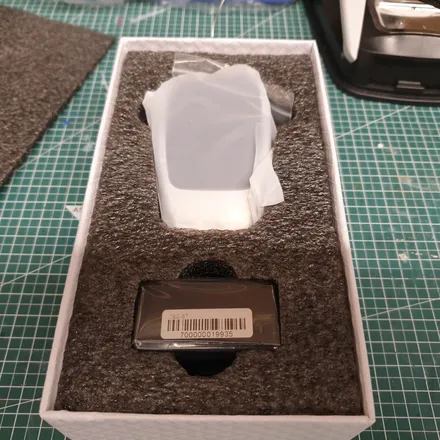

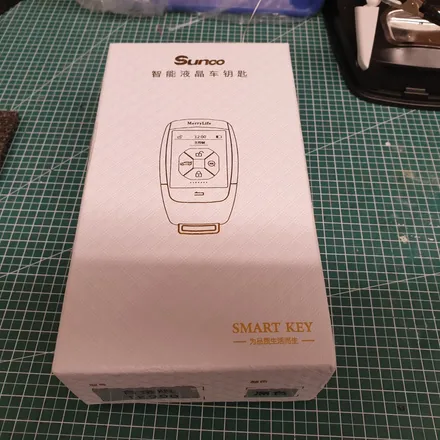

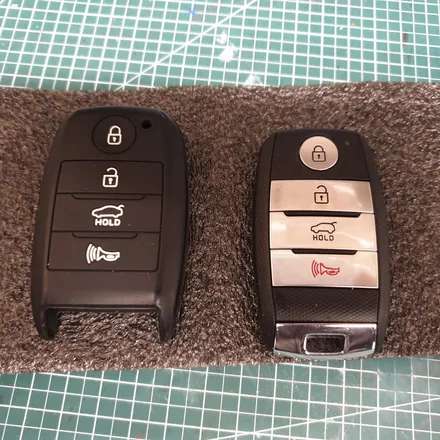

작업 할 내용은 순정 스마트키를 디스플레이크로 교체하는 작업입니다.

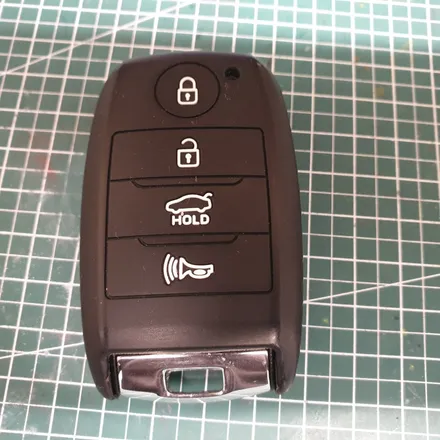

작업 전에 순정키의 동작 유무를 확인하고

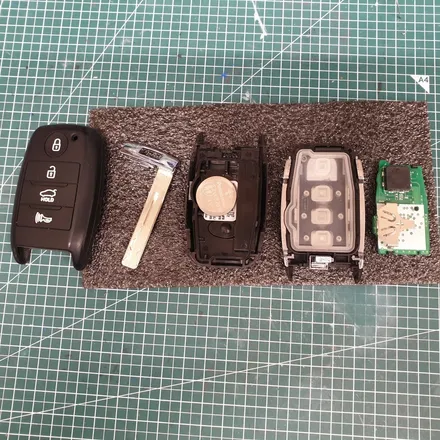

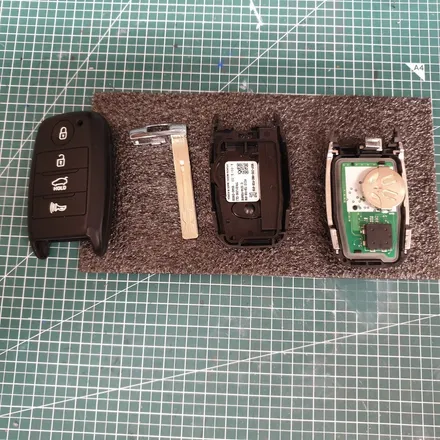

순정 스마트키를 분해를 하여, 필요한 PCB기판을 빼고 다시 조립하였습니다.

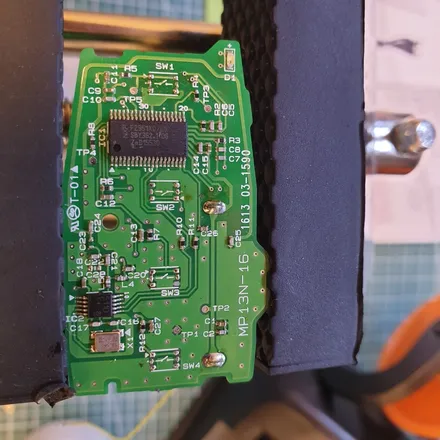

스포티지 스마트키의 버튼을 제거 하였습니다.

보통 기존 버튼이 있는 상태로 작업을 진행을 하는데.

기판을 보시면 스위치 패턴간의 간격이 가깝기도 하고,

스위치 제거전 사진이 없는데 스위치 자체에 케이스가 있는 타입이라서

가지고 있는 인두기 팁중에서는 케이스를 피해서 정확히 납땜을 할 수 있는 팁이 없어서

차주분에게 말씀을 드리고 스위치를 모두 제거 하였습니다.

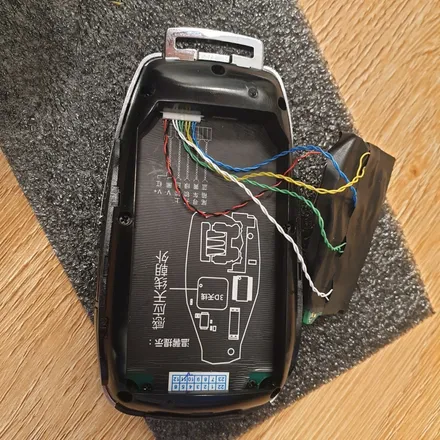

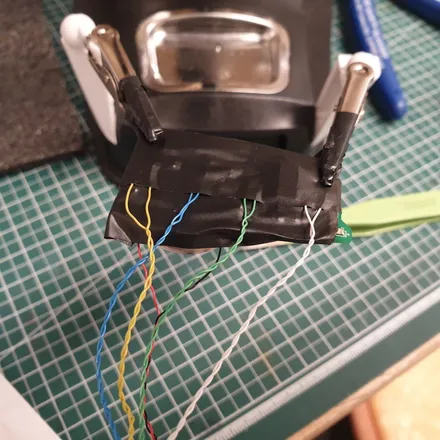

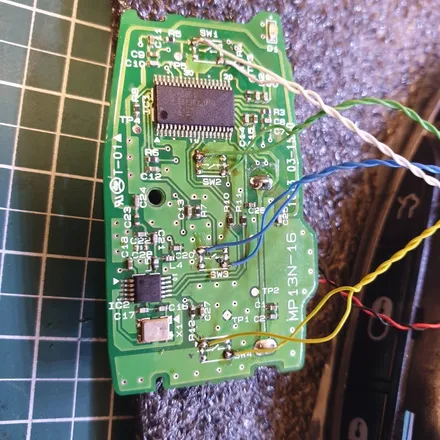

스위치 제거 후 해당하는 패턴에 디스플레이키 배선을 납땜하여 연결해 주었습니다.

전원까지 연결 한 후 디스플레이키에 연결하여 동작 확인을 하였습니다.

배선 연결 완료 후 최종 조립전에 순정 스마트키 PCB에 장착된 LED로

버튼 동작 여부 확인을 하였습니다.

LED 정상 동작 확인 후 차량에 가서 확인 후 제품 조립하여 작업을 마무리 하였습니다.

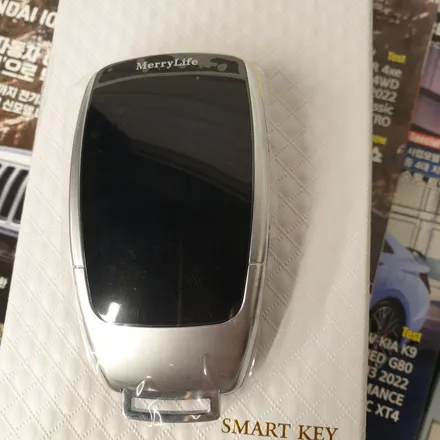

작업이 완료 후 조립 후 최종 모습입니다.

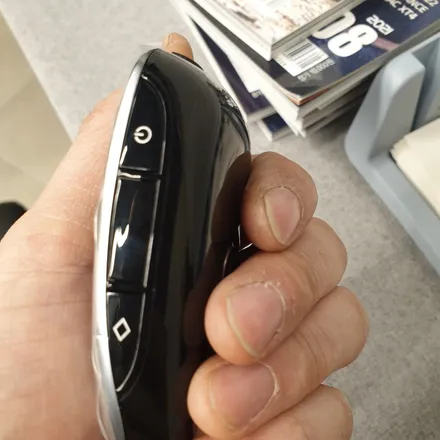

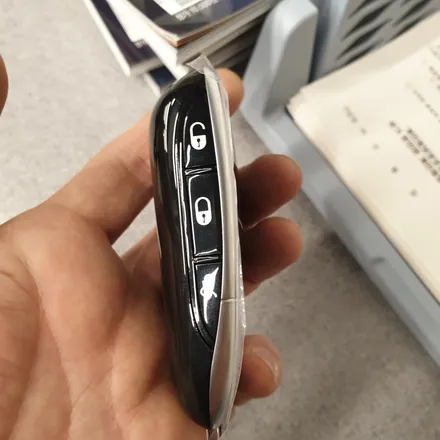

BMW 스타일키 다른 점은 크게 2가지입니다.

버튼이 측면에 있고 충전 단자가 C타입 단자를 사용하는 점입니다.

이상으로 덱스크루 대구 동구점에서

스포티지 차량의 순정 스마트키를 벤츠 스타일 디스플레이키로 교체하는 작업이었습니다.

​

해당 작업의 경우 당일에도 작업시간이 생각보다 소요가 되었지만,

차주분이 가신 뒤 몇 시간뒤 오동작을 하신다고 연락이 오셨습니다.

​

트렁크가 계속 열렸다가 닫힌다고 하셔서

늦은 시간이 이었지만 차주분이 계신곳에 가서 점검을 해드렸습니다.

​

현장에서 확인 결과 디스플레이키 문제는 아닌것 같고 PCB 기판에 스위치 제거시 납땜 이물이

기판 어딘가에 남아있는 문제인거 같았습니다.

증상이 있을때는 실제 PCB 기판에 LED가 동작을 하고 건전지로 전원을 연결해도

증상이 동일하게 있었습니다.

​

어둡기도 하고 PCB 세척용 자제가 없었기에

차주분에게 양해를 구하고 다음날 다시 세척 후 점검하여 가져다 드리기로하고

가지고 와서 다음날 아침에 바로 배선 제거 후 PCB 기판 세척 및 재 납땜 후

기판의 이물질이 혹시 남아있는지 확대경으로 확인하고

몇 시간 전원을 연결하여 테스트 및 증상이 나오는지 확인 후

차주분에게 가져다 드렸습니다.

​

다사한번 이해해주시고 기다려주신 차주분에게 감사했습니다.

​
