K5 JF 스마트크루즈 활성화 코딩 작업 / 대구 동구, 북구, 남구, 수성구, 경산

안녕하세요. 덱스크루 대구 동구점입니다.

​

이번에 작업할 차량은 K5 JF 차량입니다.

차주분이 의뢰주신 내용은 스마트크루즈 기능 활성화 코딩 작업입니다.

​

차주분이 DIY로 스마트크루즈 작업을 하셨는데,

해당 작업 코딩 작업을 의뢰 주셨습니다.

​

사실 대략 1년전에 해당 작업을 의뢰주시고 방문을 하셨는데,

당시에는 진단기로 점검 결과 CAN 통신 오류가 있어서, 코딩을 하지 못하였습니다.

​

차주분이 그동안 바쁘셔서, 이번에 배선 점검을 다시 하시고,

계기판에 경고등이 이전과 다르게 점등이 되셔서,

다시 연락을 주시고 코딩 작업을 위해서 방문을 해주셨습니다.

먼저 고장 코드를 확인하여 소거하여 현재 발생하는 고장코드를 확인합니다.

혹시나 배선 작업등 잘못된 부분이 있으면 원복을 해야하기 떄문에

현재 장착되어 있는 모듈의 정보를 확인 합니다.

관련 부품들 코딩을 하고, 초기화등 작업을 진행하였습니다.

레이더 센서의 경우 중고부품으로 장착하여 보정을 하지 않아도

보정값이 셋팅되어 있어서 고장코드가 없지만,

보정 작업을 다시 하였습니다.

모든 작업 완료 후 진단기로 점검시 고장 코드가 없지만,

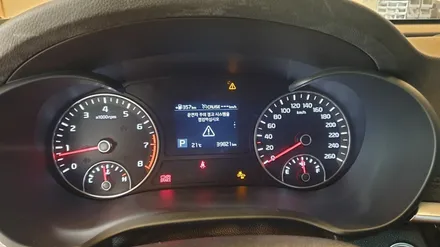

계기판에 AEB 경고등이 점등되어 있어서,

관련 부분 점검을 해도 해결이 되지 않습니다.

​

차주분 말씀으로는 LKAS 카메라 모듈은 교체를 하지 않으셨다고 하시고,

스마트크루즈 차량과 품번이 다른걸 확인하였고,

차주분도 품번이 다른걸 알고 계셔서 추후 교체를 해보시라고 말씀을 드렸습니다.

이상 덱스크루 대구 동구점에서

K5 JF 차량의 스마트크루즈 관련 코딩 작업이었습니다.

​

계기판에 AEB 경고등이 점등되어 있지만

차주분과 테스트 주행시 스마트 크루즈 컨트롤 기능인

정속 주행, 감속 제어, 가속 제어 등 기능은 잘 동작을 하였습니다.

​

AEB(긴급 제동 보조 시스템)의 경우 계기판에 경고등이 점등되어 있기 때문에

차주분에게 오동작 할 수 있다고 안내를 드렸습니다.

아래 시스템 구성도에서 레이더등은 교체가 되었으나

카메라가 교체가 되지 않아서 시스템 통신 상에서 오류가 있을걸로 생각이 됩니다.

​

AEB 시스템이 전방카메라 단독으로 적용되는 경우와 전방레이더와 같이 적용되는 방식

2가지가 있어서, 기존 전방카메라는 단독으로 동작하는 프로그램이 들어 있는것으로 생각되어집니다.

​
