안녕하세요. 덱스크루 대구 동구점입니다.

​

이번에 작업할 차량은 쉐보레 스파크 M300 모델입니다.

차주분이 작업을 의뢰해주시고,

제주도 여행을 가셨습니다.^^

​

매장 오픈글에 적어두었지만,

처음 이용하신 차주분입니다.

​

https://blog.naver.com/dexcrew_dg_donggu/222029371563

​

차주분이 의뢰 주신 작업은

블랙박스 장착 작업과 비상등 스위치 교체입니다.

그리고 방향지시등 오동작이 있다고 해당부분도 확인을 요청하시면서

수리가 가능하다면 수리도 요청을 하셨습니다.

​

차량 작업전 차주분이 말씀하신 방향지시등 관련하여 체크를 진행하였습니다.

아래 영상과 같이 우측 방향지시등 동작시에는 계기판에 LED가 정상 점등이 되지만,

좌측 방향지시등의 경우 LED가 점등이 되지 않습니다.

그리고 비상등 스위치에도 차주분이 플라스틱으로 고정을 해두셨습니다.

고정한 플라스틱을 제거하하면 우측 방향지시등도 오동작을 하고,

비상등은 동작을 하지 않습니다.

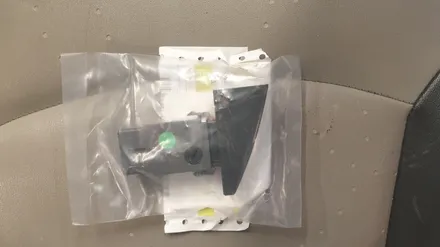

차주분이 비상등 스위치를 구입하셔서 차량에 놓고 가셨습니다.

교체를 할 부품이니 나사를 박아서 탈거하여 교체를 하였습니다.

교체를 하는게 아니면 이렇게 하면 안되죠.^^

탈거한 비상등 스위치가 열을 받아서 하우징도 녹아서 변형이 되어 있고,

단자쪽도 그렇네요.

비상등 스위치 교체후 방향지시등 테스트를 해 보았으나 증상이 동일합니다.

전기 관련 작업은 차례대로 점검을 하면서 원인을 찾습니다.

스위치를 신품으로 교체해도 비상등이 동작하지 않으니,

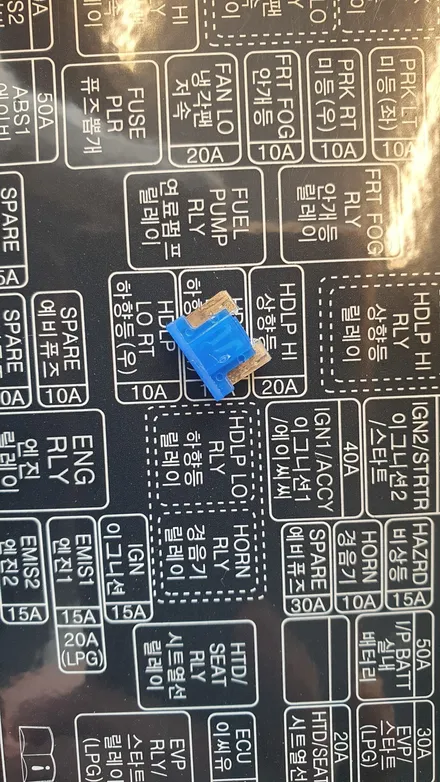

다음으로 퓨즈를 확인.. 퓨즈가 끊어져 있네요.

스위치 하우징이 녹아서 변형이 될 정도이니 과전류가 흘렀을거고,

퓨즈가 정상이었다면 차량에 더 큰 일이 생겼겠지요.

퓨즈를 새걸로 교체하고 스위치를 다시 눌러보니

바로 퓨즈가 나가버리네요.

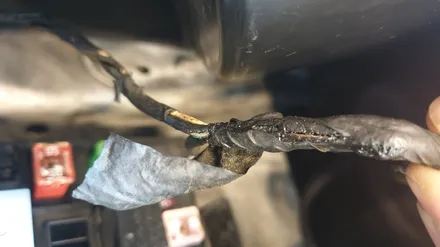

합선된 부품을 찾아보니, 헤드램프쪽 커넥터에 배선이 수상해서

테이프를 제거해보니, 이미 피복이 다 녹아서 붙어 있습니다.

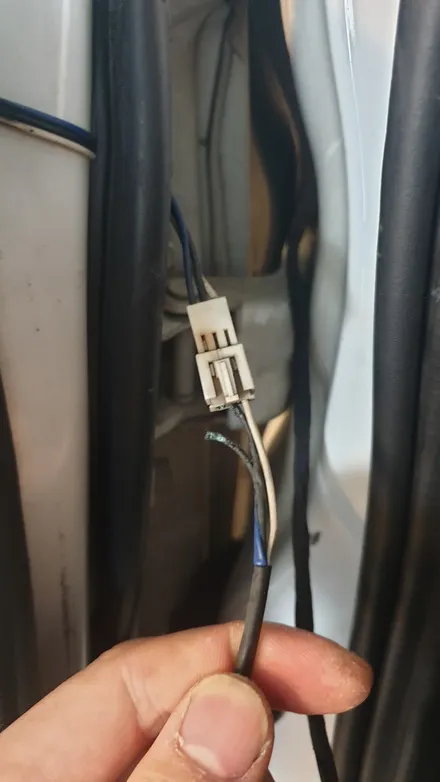

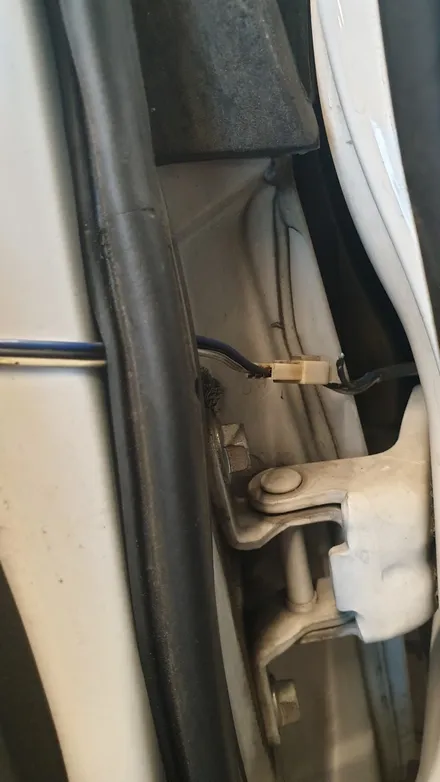

그리고 운전석 도어쪽에도 이상한 커넥터가 있습니다.

배선도 끊어져 있고, 커넥터가 상태가 안좋습니다.

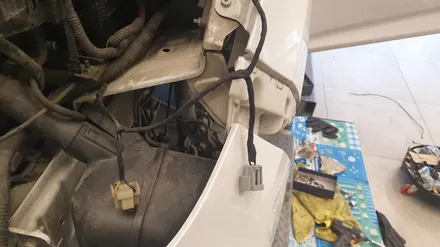

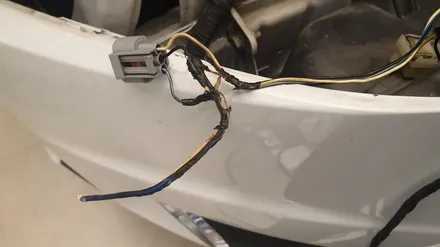

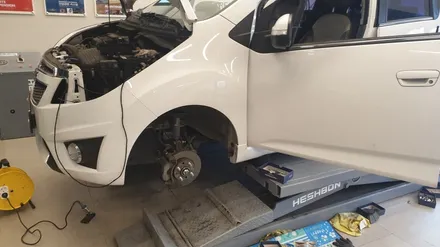

정확히 문제 부분이 어디까지인지 확인하기 위해서 휀다커버를 탈거해서 배선 상태를 확인하니

헤드램프에서 사이드미러로 들어가는 커넥터까지 교체를 진행하였습니다.

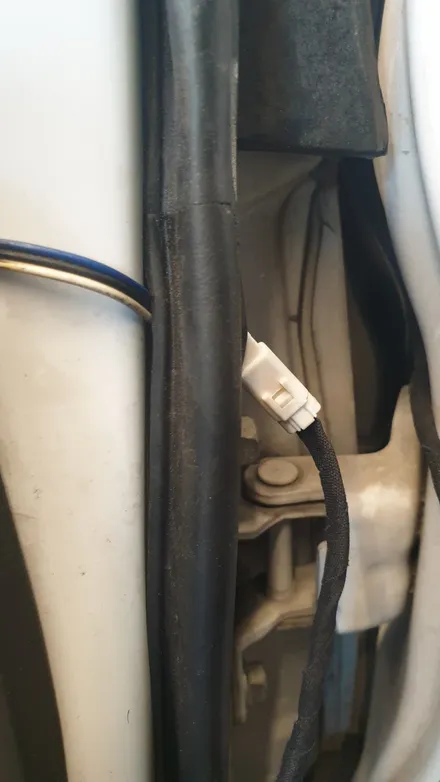

커넥터도 기존의 비방수 커넥터를 방수커넥터로 교체를 하였습니다.

해당 부위는 실내가 아닌데, 왜 비방수 몰렉스 커넥터를 사용을 했는지..

배선 교체후에는 증상이 달라진 모습입니다.

새로 교체한 사이드미러로 연결되는 방수 커넥터를 체결하지 않으면 방향지시등이 정상 동작을 하는데,

커넥터를 연결하면 오동작을 합니다.

​

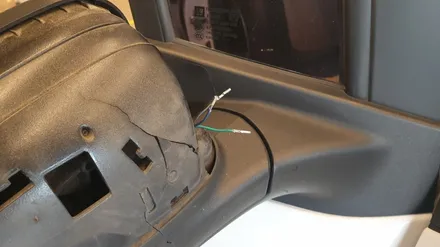

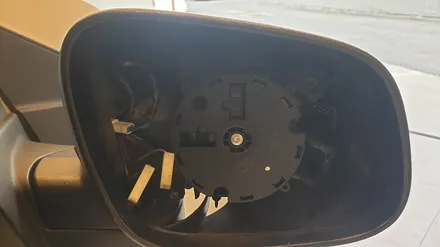

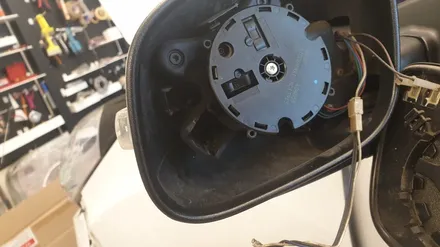

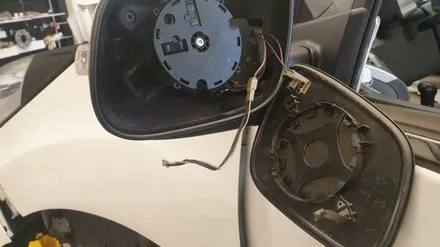

그래서 사이드미러 유리를 탈거하니. 또 몰렉스 비방수 커넥터가 있고,

사이드리피터에 연결된 배선이 떨어져 있습니다.

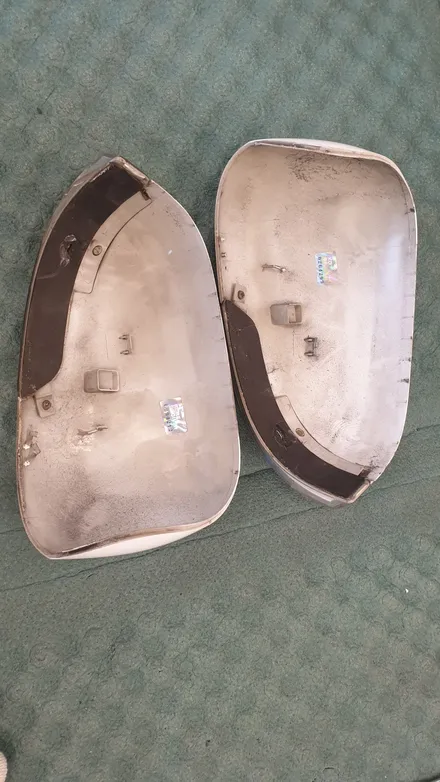

조수석과 운전석 모두 사이드미러의 배선이 다 떨어져 있어서,

분해하여 배선을 새로 납땜하여 수리를 하고, 커넥터도 방수 커넥터로 교체를 합니다.

작업 완료 후 최종 방향지시등 동작 테스트 결과

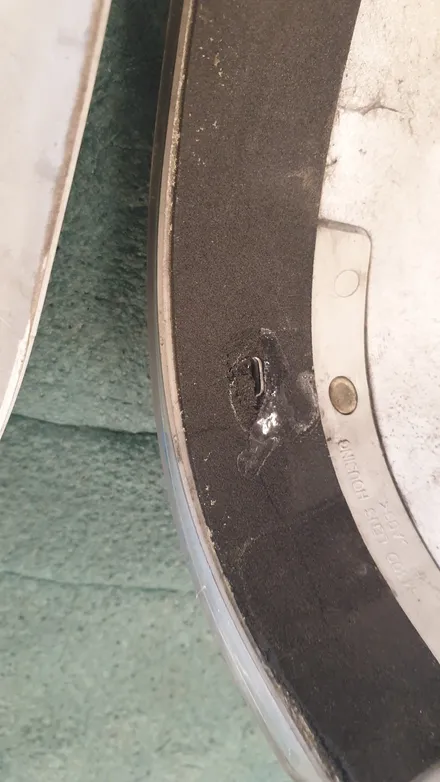

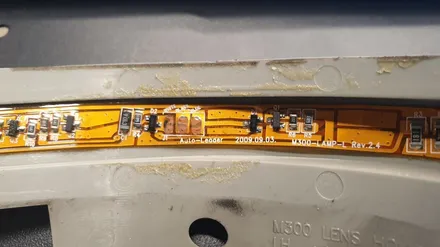

운전석 사이드리피터는 배선이 녹을 정도로 전류가 흘러서 그런지

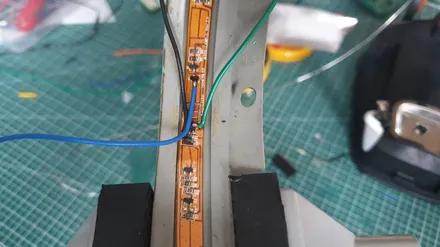

LED 기판에 새로 전선을 납땜하여 연결해보았지만 동작을 하지 않아서 살리지 못하였습니다.

조수석 사이드리피터쪽은 배선은 그대로 사용하고 기존 몰렉스 커넥터는

방수 커넥터로 교체를 하고 LED 필름기판에 배선을 새로 납땜을하니 정상동작을 하였습니다.

​

그리고 블랙박스 장착 작업을 하였습니다.

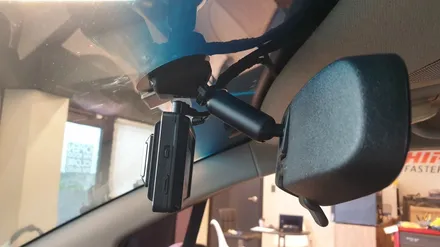

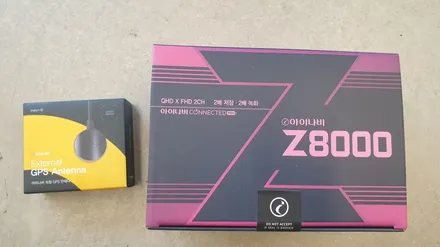

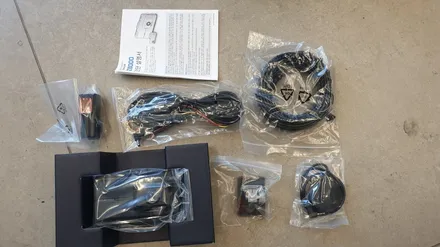

장착한 블랙박스 제품은 최근 출시된 아이나비 Z8000 제품입니다.

전방은 QHD이고, 후방은 FHD 2채널 블랙박스입니다.

정품 GPS 모듈도 같이 장착을 해드리기 위해서 준비를 하였습니다.

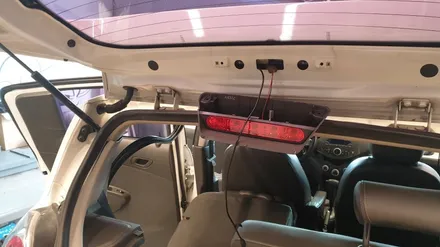

배선은 트렁크쪽 후방 카메라 배선부터 시작을 해서

순정 주름관을 통해서 배선을 정리하였습니다.

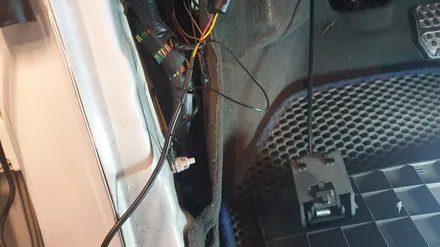

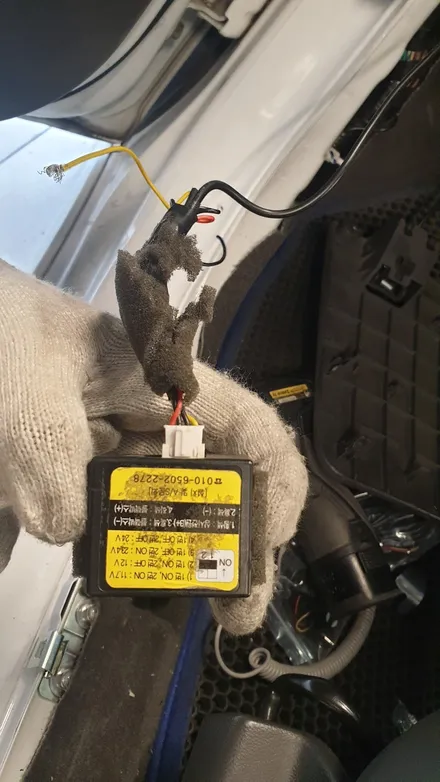

전원쪽 배선 작업을 하려고 보니, 기존에 블랙박스 상시 전원 모듈과 배선이 남아있습니다.

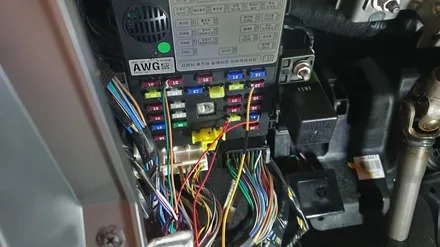

모두 제거하고 전원 배선을 퓨즈박스에 연결을 하고, 접지선은 차체 접지에 같이 연결을 했습니다.

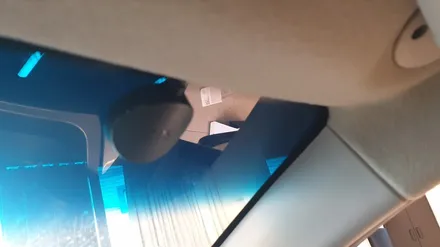

블랙박스와 GPS 모듈 장착 후 동작확인 후 작업을 마무리 하였습니다.

이상 덱스크루 대구 동구점에서

쉐보레 스파크(M300) 차량에 블랙박스 장착 작업과

비상등 스위치 교체 및 방향지시등 오동작 수리 작업이었습니다.

​
