안녕하세요. 덱스크루 대구 동구점입니다.

​

제차량인 코란도C 차량의 엠비언트 교체 작업을 했습니다.

​

기존에 장착 되어 있던 엠비언트가 불이 안들어오는 부분도 있어서

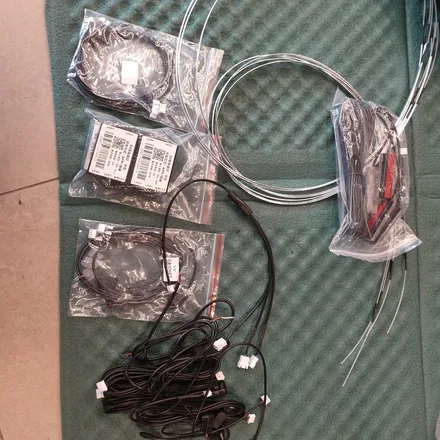

교체를 위해서 새로 준비한 엠비언트 제품입니다.

​

기존 장착되어 있던 엠비언트와 커넥터가 호환이 되어서 풋등은

그대로 사용하고 나머지는 교체를 하였습니다.

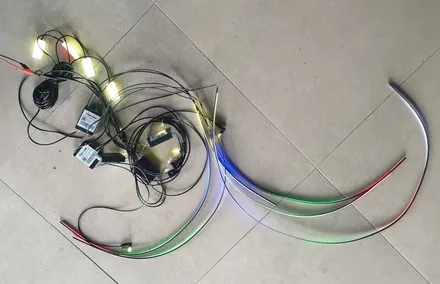

아래 제품은 기존에 장착했던 엠비언트입니다.

광섬유 방식으로 되어 있던 엠비언트는 빛도 일정하지 않고, 시간이 지날 수록보기가 안좋아서,

아래 제품으로 교체를 하였는데,

아래 제품도 광섬유 처럼 LED가 하나이다 보니 밝기도 일정하지 않고,

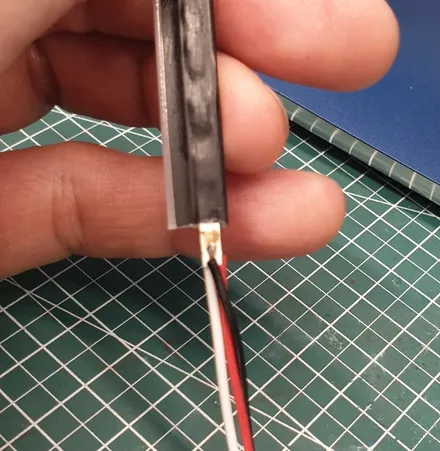

시간이 지나니 LED쪽에 꼽히는 부분이 경화되면서 딱딱해지다가 끊어지는 문제가 있었습니다.

아래 제품이 광섬유보다 나은점은 불이 꺼진 상태에서 깔끔하다는 점뿐이었습니다.

그래서 이번에는 네오픽셀로 된 제품으로 준비를 하였습니다.

네오픽셀은 LED와 동일한데, 컨트롤을 포함한 제품입니다.

​

기존 RGB LED와 눈에 보이는 차이점은 배선입니다.

기존 RGB LED의 경우에는 전원선 1개(+ or -)와 R,G,B 제어용 신호선 각 1개씩 총 4개로 제어를 하며,

네오픽셀은 전원선 2개와 데이터선 1개 총 3개로 제어가 됩니다.

​

네오픽셀은 데이터 선 1개롤 통신으로 제어를 하기 때문에 LED 갯수가 많을 경우,

전부 켜는데 시간이 걸리수 있으나 통신속도가 빠르기 때문에

차량용 엠비언트 정도의 길이의 갯수를 켜는정도는 사람이 구분하기 힘든 속도로 점등이 됩니다.

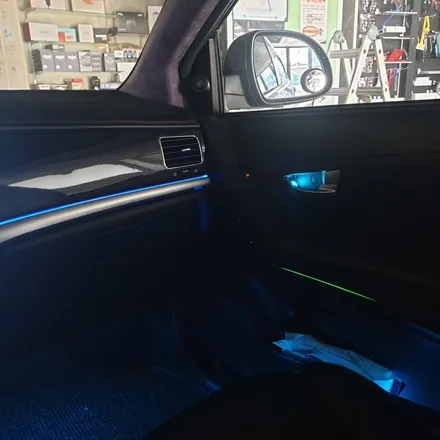

아래는 작업전 기존에 장착했던 RGB 타입으로 엠비언트 입니다.

광섬유보다는 깔끔한 빛을 보이기는 하는데,

광원인 LED가 한개만 있다보니, 빛이 시작하는 부분이 가장 밝고,

반대편 마지막 부분에도 빛이 맺히는것 같은 형상은 광섬유와 같이 동일한 모습입니다.

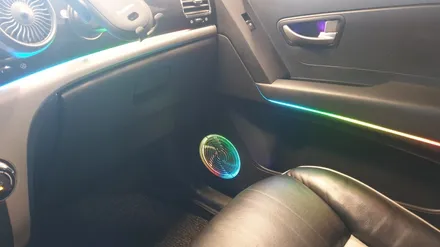

새로 교체한 네오픽셀 타입의 엠비언트입니다.

네오픽셀의 경우 데이터 배선을 통해서 통신으로 1개씩 제어가 가능하기 때문에,

RGB LED와 같은 표시 방법뿐 아니라 무빙같은 다양한 효과를 구현할 수 있습니다.

추가로 스피커 부분에 들어가는 부품도 구입하여 추가해주었습니다.

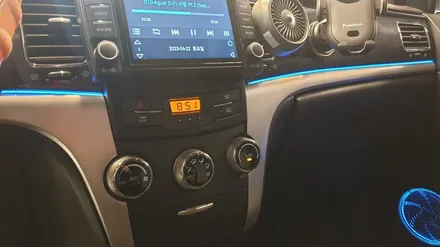

광원이 많기 때문에 낮에도 밝은 빛을 보여줍니다.

센터페시아쪽 모듈이 네오픽셀 연결이 2개만 가능하여

핸들 왼쪽 부분은 장착 하지 못하였는데,

자리고 남은 부분을 이용하여 추가 작업을 하기 위해서,

먼저 아두이노 보드에 연결하여 배선 정보와 동작을 확인을 하였습니다.

핸들 오르쪽에 연결된 배선에 전원과 신호선을 맞게 연결하여

핸들 왼쪽에도 추가 완료 했습니다.

아래는 사운드모드시 동작 되는 모습입니다. (음악 소리는 제거한 영상입니다.)

이상 덱스크루 대구 동구점에서

코란도C 차량의 엠비언트 작업이었습니다.

​
