안녕하세요. 덱스크루 대구 동구점입니다.

​

작업 차량은 싼타페 DM으로

지인분 차량인데 튜닝이 아닌 간단한 정비 작업이었습니다.

​

얼마전 트렁크가 안열린다고 전화가 오셔서,

트렁크 래치나 손잡이등 신호라인 확인이 필요하다고 말씀드리고,

시간 되실때 오시라고 말씀드렸는데.

​

트렁크가 안 열리닌 불편하셔서 회사 근처 블루핸즈가셔서 점검받으시고,

트렁크 래치 어셈블리를 교체하였는데 해결이 안되어,

계속 부품을 교체 할 수 없어서 연락을 주시고 매장에 오셨습니다.

​

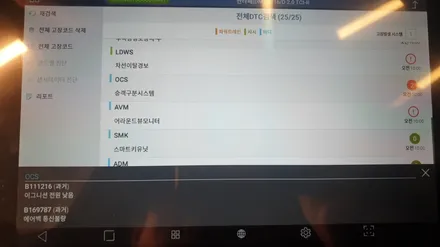

일단 진단기를 연결하여 에러 코드가 있는지 확인을 하였습니다.

블루핸즈를 다녀오셨는데, 고장 코드가 남아있네요.

트렁크 안열린다고 바로 래치 어셈블리 교체를 한거 같습니다.

고장 코드가 과거이기 때문에 일단 소거를 하였습니다.

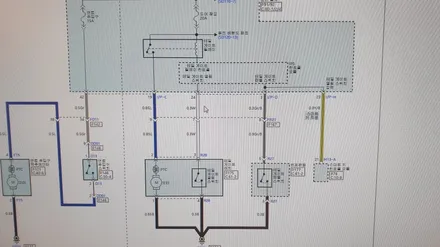

해당 차량의 테일게이트 관련 회로도를 찾아서,

먼저 해당되는 퓨즈를 먼저 확인하였는데 퓨즈는 이상이 없네요.

그다음 테일게이트 래치는 신품으로 교체를 하였으니 이상이 없을거고.

남은거는 테일게이트 핸들 스위치와 생각하기 싫지만 정션박스입니다.

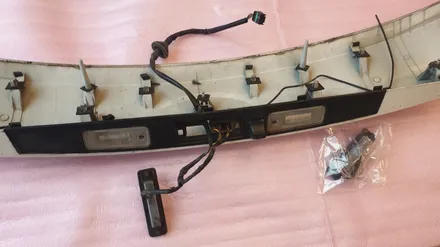

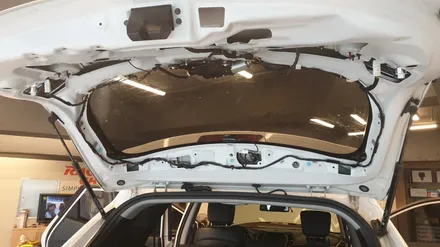

트렁크 내장재를 탈거하고 테일케이트 전원을 확인해보고,

핸들 스위치를 테스트해봅니다.

스위치를 탈거하고 접지 신호를 넣어보니 래치가 동작을 합니다.

그래서 스위치쪽 커넥터에 테스터기를 연결하여 쇼트 테스트 해보니,

스위치를 눌러도 쇼트가 되지 않습니다.

외형은 고장 흔적이 없는데, 스위치가 고장이었네요.

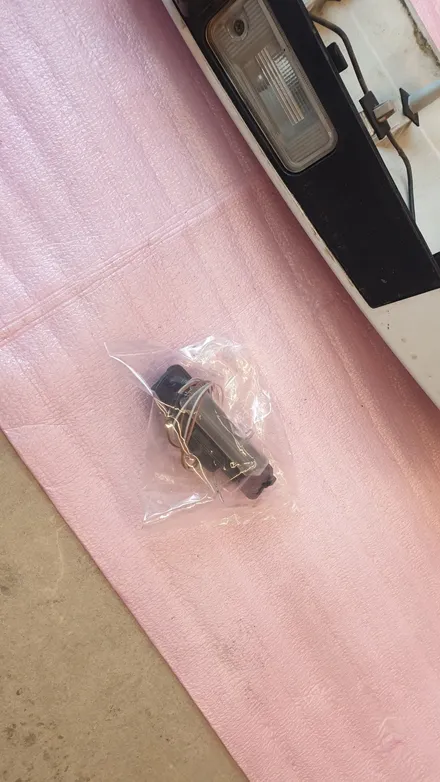

다행히 근처에 바로 부품을 구할 수 있어서 바로 교체를 진행하였습니다.

스위치 부품이 배선 단자 형태로 나와서,

커넥터에서 단자를 빼서 교체를 해야되는데 간단히 배선을 잘라서 납땜하여 교체를 하였습니다.

스위치 교체 후 트렁크가 잘 열리네요.^^

이상 덱스크루 대구 동구점에서

싼타페 DM 트렁크 도어 스위치 교체 작업이었습니다.

​

도어의 경우 문이 안 열리거나 하면 도어 래치가 고장인 경우가 많지만,

트렁크의 경우에는 도어 스위치가 고장인 경우도 많습니다.

​

스위치 커넥터에 신호를 넣어보면 래치가 고장 유무를 확인 할 수 있으니

확인 후 부품 교체를 하세요.

​
