안녕하세요. 덱스크루 대구 동구점입니다.

​

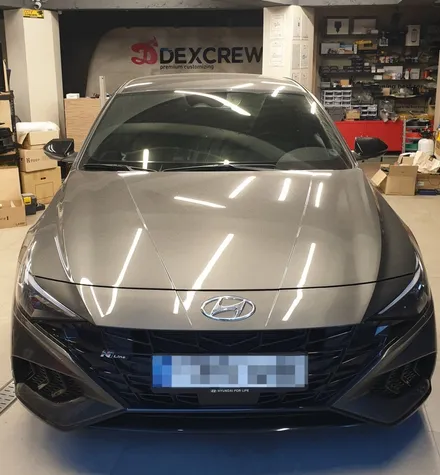

작업 차량은 아반떼 CN7 N라인 차량입니다.

차주 분이 예약해 주신 작업은 핸들 스위치 개조 작업입니다.

기존 N 라인 핸들 스위치를 더 뉴 아반떼 N 핸들 스위치로 교체 작업입니다.

​

교체 후 새로 생긴 N, NGS 버튼은

양쪽 N 버튼은 드라이브 모드 스위치로

NGS 버튼은 비상등 스위치로 요청을 하셨습니다.

​

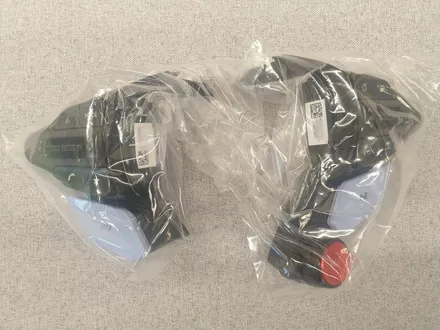

교체를 위해서 준비한 더 뉴 아반떼 N의 핸들 스위치 부품입니다.

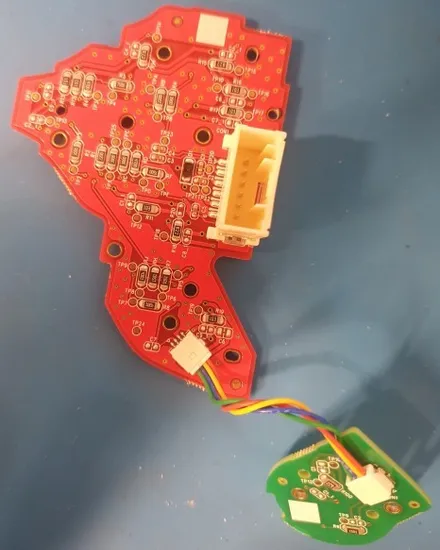

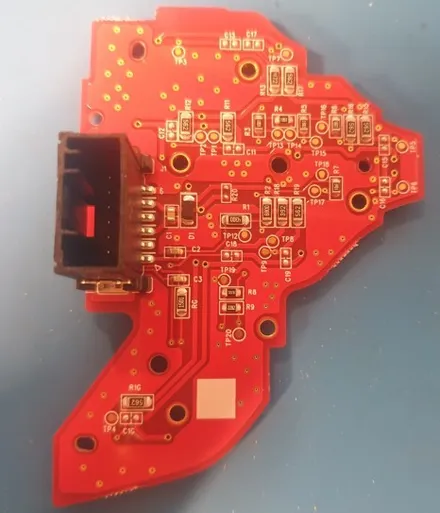

차주분의 요구 사항에 맞게 동작을 위해서는 PCB의 저항값 패턴등을 수정해야 하기 때문에

좌,우 스위치 부품에서 PCB 기판을 분해하여 미리 작업을 합니다.

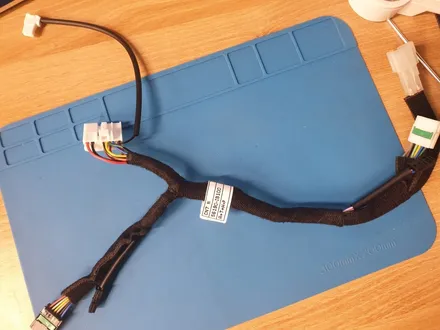

핸들에 들어가는 하네스 배선도 미리 수정하여 준비를 하였습니다.

작업 예약일에 차주분이 오시고,

한번도 작업 내용 확인을 하였는데,

최종적으로 추가 버튼 기능을 수정하셨습니다.

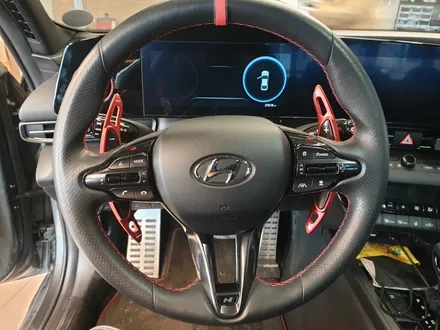

일단 작업 전 핸들 모습입니다.

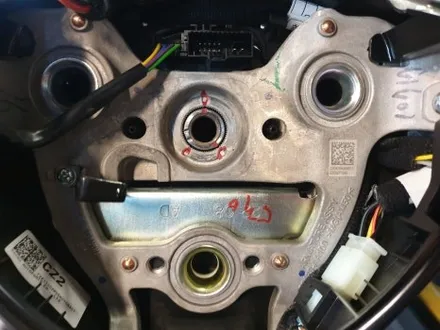

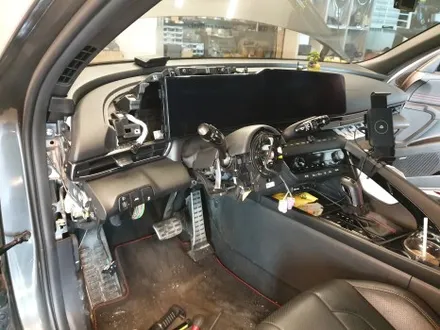

먼저 작업을 위하여 필요한 부분과 부품을 탈거하였습니다.

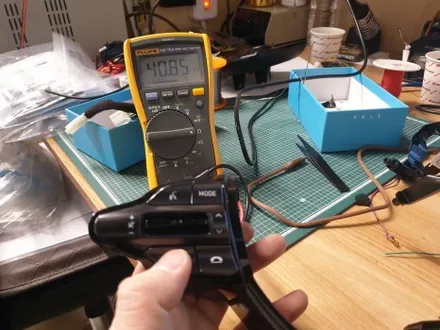

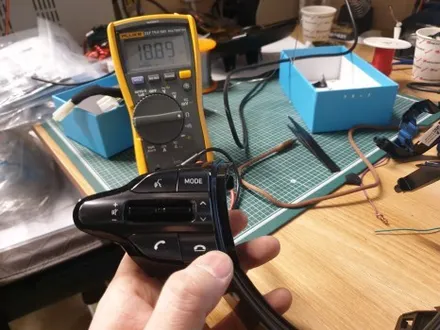

먼저 기존 핸들 스위치 부품의 저항 값을 다시 확인

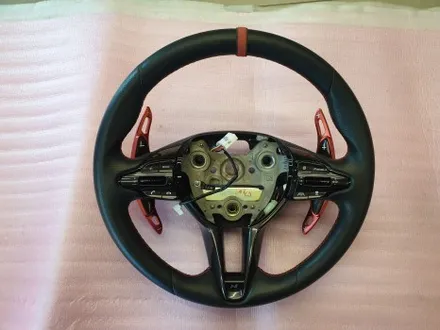

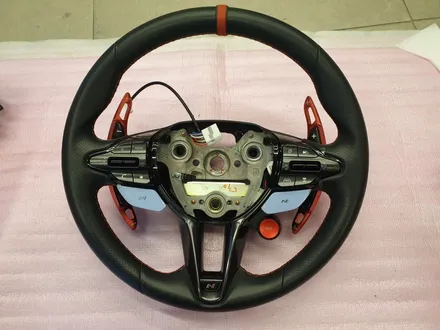

더 뉴 아반떼 N 스위치로 교체한 핸들입니다.

이전 아반떼 N 스위치 핸들의 경우 차간 거리 버튼이 없어서

N 버튼 하나를 차간 거리 버튼으로 사용을 하였는데,

더 뉴 아반떼 N 스위치에는 차간 거리 버튼이 생겨서 그럴 필요가 없게 되었습니다.

수정 된 핸들을 장착하여 동작 확인 작업

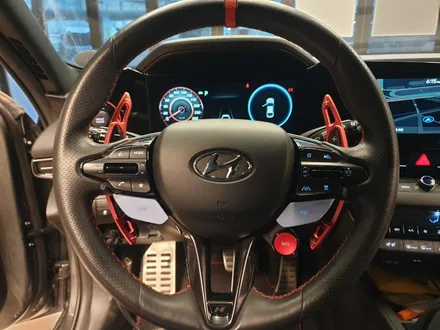

N 핸들 스위치로 교체한 핸들을 장착하고, 탈거한 부품들도 다시 조립

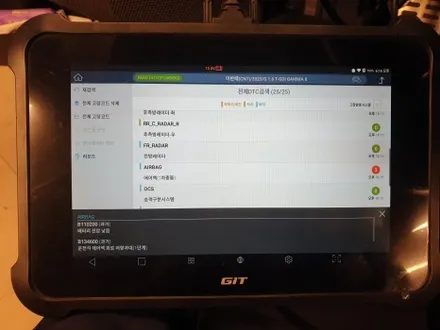

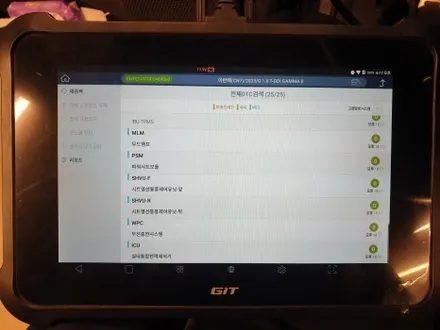

모두 조립 후 테스트 중 생긴 고장 코드를 소거.

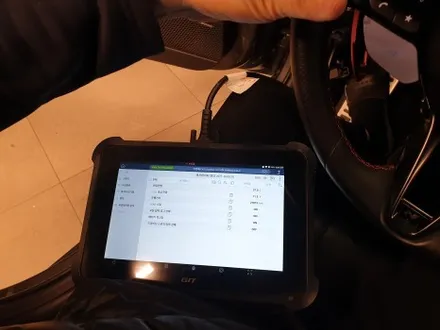

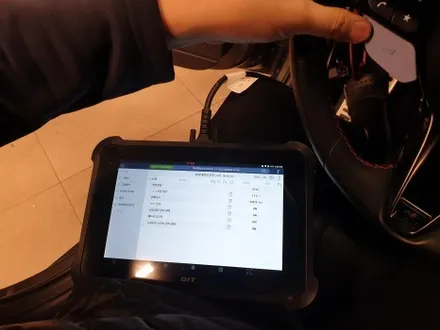

그리고 수정한 N 버튼이 제대로 동작하는지

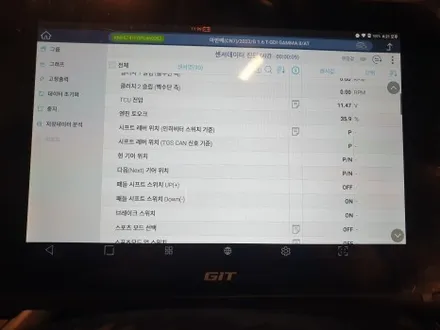

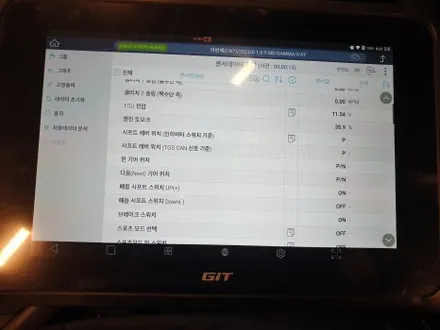

진단기 데이터를 이용하여 한번 더 체크..

교체 완료 후 최종 동작 테스트 영상입니다.

기존 오디오, 트립, 크루즈 버튼들 모두 정상 동작을 하고,

추가된 N, NGS 버튼도 차주분 요청 사항에 맞게

드라이브 모드, 비상등, 크락션(혼) 스위치로 잘 동작을 합니다.

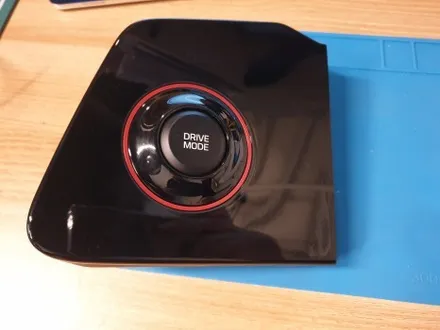

당연하지만 작업 후 기존 드라이브 모드나 비상등 스위치도 정상 동작을 합니다.

이상 덱스크루 대구 동구점에서

아반떼 CN7 N라인 차량에 더 뉴 아반떼 CN7 N 차량의 핸들 스위치 교체 작업이었습니다.

​

대구분이거나 인근 지역 분인지 알았는데..

부품 준비된 후 작업 일정 잡을때 전주에서 오신다는걸 알았네요.

멀리서 오시는 차주분이셔서 미리 할 수 있는 부분은 준비해 두었는데,

​

당일 요청사항이 조금 수정이 되어 예상했던 작업시간보다 조금 더 걸렸지만.

원하시는 조건에 맞게 작업이 마무리 되었습니다.

​
