아반떼 AD 차량에 I30 PD 차량의 열선핸들 장착 / 대구 동구, 북구, 남구, 수성구, 경산

안녕하세요. 덱스크루 대구 동구점입니다.

​

작업할 차량은 아반떼 AD 차량입니다.

작업 할 내용은 기존 핸들을 I30 PD의 열선핸들로 교체하는 작업입니다.

교체 할 핸들과 에어백 부품은 차주분이 가지고 오셨고,

그 외 필요한 부품을 준비하여 작업을 진행하였습니다.

작업 전에 고장 코드 확인과 TPMS ID 정보를 확인 해 두었습니다.

열선핸들 작업시 BMS 모듈이 교체되므로 작업 후 TPMS 등록을 새로 해주어야합니다.

ID를 미리 확인을 해두면 작업 후 등록이 편합니다.

BCM 교체 및 배선을 추가하기 위하여 내장재를 탈거하여 교체를 합니다.

배선은 커넥터에 맞는 터미널 단자를 추가하여 순정 배선에 맞게 작업

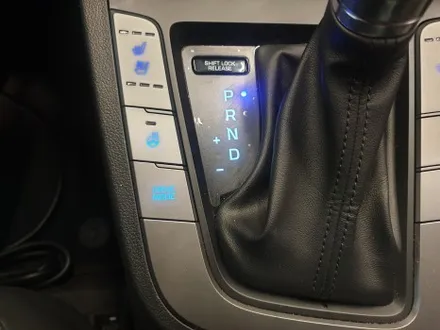

열선 핸들 스위치를 교체하기 위하여 내장재를 탈거하고,

해당 커넥터에도 터미널 단자를 추가하여 순정과 동일하게 배선작업 후 정리했습니다.

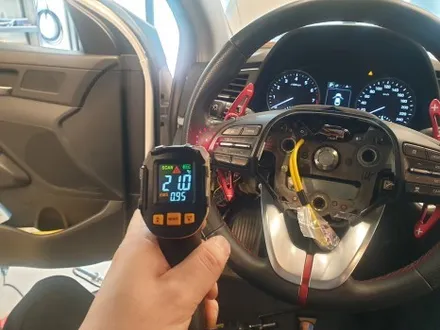

배선 작업 후 가 조립하여 열선 핸들 동작 확인

열선 핸들 스위치도 잘 동작하는 모습을 확인하였습니다.

작업 완료 후 TPMS ID 등록 및 작업 후 고장 코드를 확인하여 작업을 마무리..

약 2주 뒤 추가 작업을 진행하였습니다.

​

추가 작업은 2가지 입니다.

먼저 핸들 스위치 작업과 TPMS 작업입니다.

​

핸들 스위치의 경우 기존 아반떼 AD 차량의 경우 옵션이 없는 차량이라서

오른쪽 스위치 부분에 크루즈관련 버튼이 전혀 없고,

오른쪽 스위치에서 트립관련 버튼도 오른쪽에 배치가 되어 있습니다.

그러나 교체된 I30 PD 핸들의 경우에는 풀옵션이라서

스마트크루즈 버튼이 장착되어 있고, 그러다 보니 트립 버튼 위치도 차이가 있습니다.

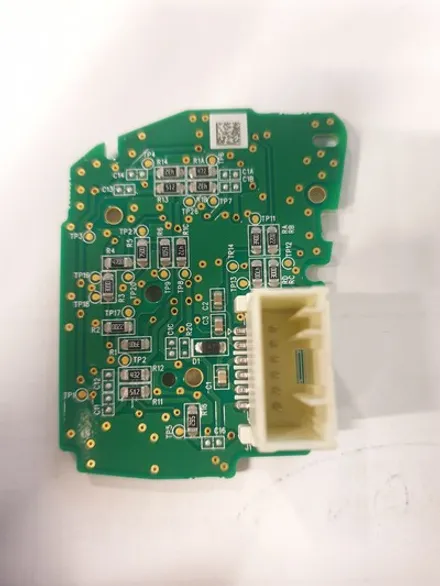

핸들을 스위치 부분을 탈거하여 PCB 기판을 분해하여

저항 값을 차량에 맞게 수정하여 기존 차량에 맞게 동작이 되도록 수정하였습니다.

핸들 스위치 작업 후 트립 스위치와 크루즈 컨트롤 스위치 동작을 확인

그리고 지난번 작업 후 TPMS 경고등이 계속 사라지지

않는다고 하셔서 다시 점검.

계기판에 TPMS 점검 경고등이 점등되어는 있는데

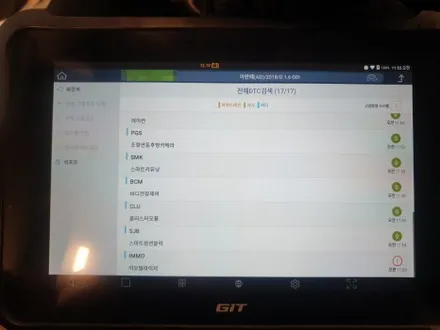

고장코드는 에어백만 있습니다. 에어백은 스위치 동작 확인 중에 생긴거라서 소거해드렸습니다.

TPMS 에러 관련하여 확인해 보니 ID 입력이 안되어 있습니다.

분명히 ID 입력 쓰기하고 확인도 했는데.. 뭐 다시 설정 작업 진행.

계기판에 TPMS 오류 코드도 없어졌고, 진단기에도 고장코드 없는거 확인하고 작업은 마무리 하였습니다.

이상 덱스크루 대구 동구점에서

아반떼 AD 차량에 I30 PD 열선핸들 장착 작업이었습니다.

​

스위치 작업 후 다음날 차주분이 문자를 주셨는데,

크루즈 스위치가 동작이 안된다는 문자였습니다.

​

작업 후 저항 점검 및 진단기로 크루즈 버튼 스위치 중에

정차 상태에서 확인 가능한 버튼이 동작되는 것을 확인 하였고,

해당 버튼이 저항 값중 최대값가 최소 값이기 때문에 안될 가능성이 낮아서,

문자로 현대 GSW에 나오는 크루즈 동작 설정 가능 내용을 찾아서 보내드리고

방문하여 점검을 해드리겠다고 문자 답장을 보내드렸습니다.

얼마후에 답장이 오셨는데, 크루즈 동작이 잘 된다는 답장이었습니다.

버튼 동작 순서나 동작 조건을 실수 하셨던거 같습니다.

​
