안녕하세요 거제 자동차 멀티샵 #브로모터스 입니다.

​

오늘 소개해드릴 차량은 #제네시스DH 이며

작업은 #카존3D어라운드뷰 입니다.

​

예전에는 후방카메라도 귀한 옵션일 정도로

차량에 안전 옵션이 많지 않았는데요.

​

이제는 점점 발전하는 기술 덕분에 후방카메라는

거의 기본 옵션이나 마찬가지로 여겨지고 있습니다.

​

그에따라 예전에는 고급차에서 볼 수 있었던

옵션들이었지만 요즘에는 흔하게

볼 수 있는 옵션들을 몇 가지 들 수 있는데요.

​

전동트렁크, 전방센서, #어라운드뷰 등

다양한 안전 및 편의 옵션들이

대중적인 옵션으로 자리 잡았습니다.

​

그 중 어라운드뷰는 불과 몇 년 전만 해도

고급차에서나 볼 수 있을 정도로

쉽게 보기 힘든 옵션 중 하나였는데요.

​

이제는 그 편의성과 안전성이 검증되어

국내차나 수입차 할 것 없이

선호하는 대중적인 옵션이 되었습니다.

​

#옴니뷰#항공뷰 등 다양한 이름으로

불리고 있는 어라운드뷰는

전,후,좌,우 4방향에 카메라를 장착하여

차량 주변의 상황을 촬영하여

모니터를 통해 확인할 수 있는 장치인데요.

​

특히 초보운전자들이 가장 걱정하는 주차와

주행 중 사각지대로 인해 발생하는

불편함을 가장 잘 해결 할 수 있는 기능입니다.

​

기존에는 2D 평면 화면을 제공 하였지만

이제는 차량을 입체적으로 보여주는 3D가 대세인데요.

​

운전이 미숙한 분들은 물론 운전이 익숙한 분들도

보이지 않는 사각지대를 탁월하게 해소해주어

주차와 주행 시 사고 예방에 확실하게 도움을 줍니다.

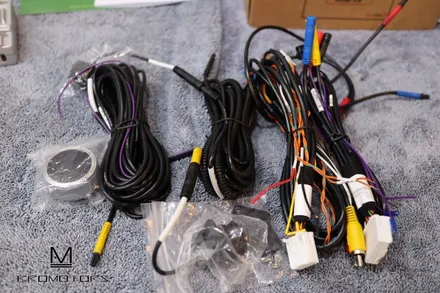

#네비킹 의 #카존#3D어라운드뷰 제품입니다.

​

HD급 고화질의 화면을 입체적인

3D 화면으로 볼 수 있는 특징이 있습니다.

​

시중에 저렴한 가격대의 제품은

대부분 중국산 어라운드뷰를 사용하는데요.

​

카존의 경우 국내 제작으로 AS 걱정없고

믿고 사용하실 수 있는 제품입니다.

​

​

전방과 후방 및 양쪽 사이드미러 하단에

각 1대씩 총 4대의 카메라가 들어가는데요.

​

기존에 전,후방 카메라가 있다고 하더라도

화질과 화각이 완전히 다르므로

어라운드뷰 카메라로 교체가 필요합니다.

​

​

먼저 양측 사이드 카메라 장착을 위해

도어트림을 탈거 후 사이드미러 탈거합니다.

​

​

사이드미러에 약간의 가공을 통해

하단에 사이드 카메라를 이식합니다.

​

어라운드뷰 작업 중 아주 중요한 과정인데요.

​

카메라의 각도와 위치 선정도 중요하고

배선을 차량 안쪽으로 이동 시키는 것도 중요합니다.

​

​

사이드미러 하단으로 가는 카메라는

배선이 매우 복잡한데요.

​

사이드 카메라의 배선은 순정 커넥터를 통과해

차량 안쪽으로 배선을 매립하기 때문에

배선이 외부로 노출되지 않아 깔끔합니다.

​

​

깔끔하게 장착된 사이드 카메라 입니다.

​

기존 2D 어라운드뷰 카메라에 비해

사이즈가 작아지고 동그랗게 모양이 변해서

어느 차종이건 최적의 위치에

장착이 가능하도록 발전 하였습니다.

​

​

전방카메라 작업을 위해 범퍼를 탈거 하였습니다.

​

​

전방카메라 배선은 튜브주름관을 통해

매립하여 배선 보호 및 단선을 예방합니다.

​

​

전방 카메라는 그릴 사이에 장착하여

최대한 이질감이 느껴지지 않도록 하였습니다.

​

​

후방 카메라는 순정 후방 카메라를 탈거 후

동일한 위치에 순정처럼 보이도록

깔끔하게 장착하여 퀄리티를 높였습니다.

​

​

후방 카메라 배선도 흡음 처리 후

순정 주름관으로 통과시켜 배선을 매립 후

깔끔하게 정리 하였습니다.

​

​

카메라 장착이 완료 되었다면

인터페이스 작업을 진행하는데요.

​

CAN 인,아웃 배선을 연결하고

전원선, 후진선까지 결선한 뒤 정리하고

어라운드뷰 본체는 차량 안쪽에

움직이지 않도록 단단히 고정 하였습니다.

​

모든 배선은 흡음테이프로 마감하여

배선 보호 및 잡음을 예방합니다.

​

​

실내에는 어라운드뷰 전용

컨트롤러 다이얼도 장착 하였습니다.

​

무선이기 때문에 차량 손상없이

원하는 위치에 장착이 가능합니다.

​

​

이제 완벽한 3D 어라운드뷰 구현을 위한

캘리브레이션 작업을 거쳐야 하는데요.

​

차량 주변에 전용 패턴판을 깔아

서로 겹치는 영상을 하나로 합쳐주고

하나의 화면으로 보일 수 있도록

카메라 각도를 설정하고 영상을 편집합니다.

​

​

영상 왜곡없이 주변을 정확하게 보여줄 수 있도록

공차보정은 필수로 거치는 과정인데요.

​

혹시라도 영상 편집에 오류가 생기면

차선이 일그러져 보이거나 장애물이 있어도

장애물을 인지하지 못하여 사고를 유발할 수 있어

신중하고 세밀하게 작업을 진행해야 합니다.

​

​

4개의 카메라에서 보여지는 이미지가

공차보정이 제대로 될 수 있는지 판단하고

캘리브레이션 과정을 진행합니다.

​

​

보정이 완료되면 이렇게 완벽하게

하나의 영상으로 보이는데요.

​

고화질 영상이 또 하나의 장점이죠.

​

​

기존의 어라운드뷰 시스템은

순정 모니터와의 연동은 가능하지만

터치로 작동되지는 않았는데요.

​

카존 어라운드뷰 제품은 3D 뷰 모드를 제공하며

터치로 차량을 360도 회전시켜

원하는 곳을 볼 수 있는 획기적인 제품입니다.

​

​

3D 어라운드뷰는 다양한 뷰 모드를 제공하며

화질 또한 고화질을 보여주는데요.

​

입체적으로 주변의 모든 장애물들을

정확하게 보여주기 때문에 차량 주변의 상황을

한눈에 파악할 수 있습니다.

​

전면 주차나 평형 주차 혹은 좁은 골목길도

좌,우 사이드뷰 화면을 활용하면

보다 안전한 주차나 주행이 가능합니다.

​

​

영상을 통해 제네시스DH 차량의

어라운드뷰 구동 영상을 확인할 수 있습니다.

​

초보운전자 분들이나 운전에는 자신있지만

주차가 어려운 분들, 좁은길 주행이 힘든 분들은

어라운드뷰를 통해 미연에 사고를 예방하고

안전한 주행을 할 수 있는데요.

​

운전이 두렵고 어려운 모든 운전자 분들께

꼭 필요한 아이템으로 추천합니다.

​

​

제네시스DH 차량의 카존 3D어라운드뷰 작업과

관련하여 궁금하신 사항이 있으시다면

언제든지 "브로모터스"로 문의 해주세요.

​
