제네시스g80 RG3 스마트근접모듈,비밀번호 사용법 / 인천 계양구

제네시스G80 RG3 스마트 근접도어 모듈 시공 장착.................

제네시스G80 RG3 스마트 근접도어 모듈 시공시

diy가 가능하게 연결 포인트까지 올려 드리겠습니다.........

g80 rg3는 근접모듀기능은 ....... 다음과 같습니다

스마트 근접기능으로 닫힘과 열기 기능

비밀번호 설정 닫힘과 열림기능

수영장 모드 기능 설정방법.....................

....................................

스마트 근접기능은 도어를 닫은 후 일정 거리가 멀어지면

자동으로 닫았주는 기능과 일정시간 이후 차량 근접에 가까워지면 자동으로

도어를 얼어 주는 기능입니다

...................................

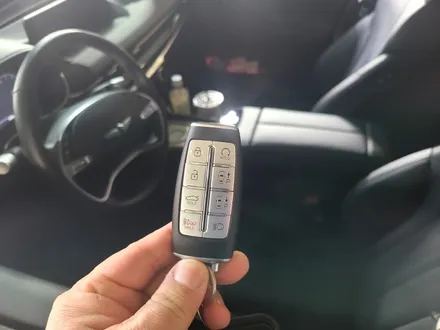

비밀번호 사용법은 차량이 차안에 자동차 스마트키를 두고 내렸을때

도어가 잠김 상태로 전환이 되어 외부에서 도어를 열경우 스마트 키가 없을때

도어 외케치 터치를 활용해 비밀번호를 사용 도어를 열수 있는 기능입니다

수영장모드 기능을 사용시 가능

..................................

수영장모드 기능은 사용자 기능설정에 변경이 가능합니다^^

..................................

이렇게 해서 제네시스g80 RG3 차량에

스마트 근접모듈을 시공 해 보겠습니다

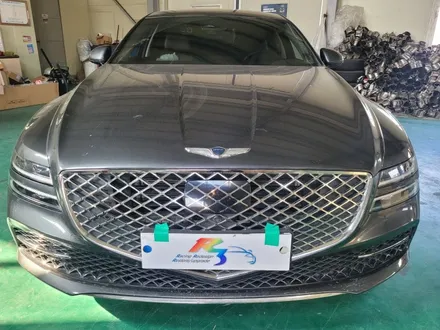

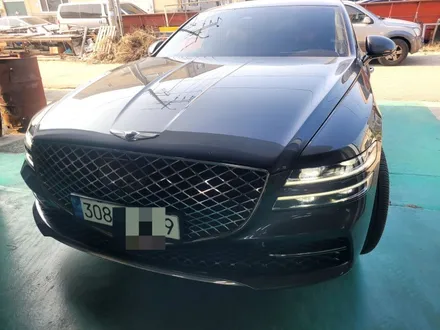

제네시스G80 RG3 안양의 지인분께서 방문을 해 주셨습니다^^

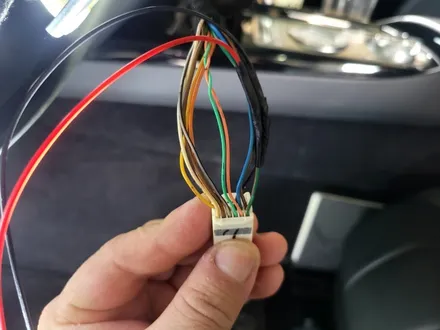

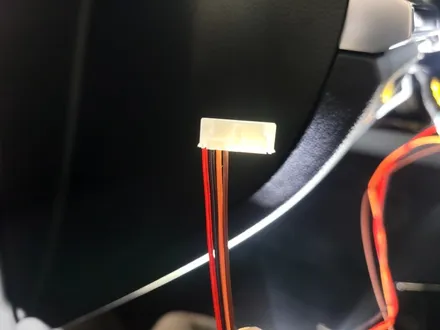

커넥터 배선 연결 포인트

(1) 레드 상시전원 B+ 열결

(2) 검정 그라운드 CND 접지

(3) 오랜지 B-CAN 하이 High

(4) 갈색 B-CAN 로우 Low

간단한 연결 포인트 입니다

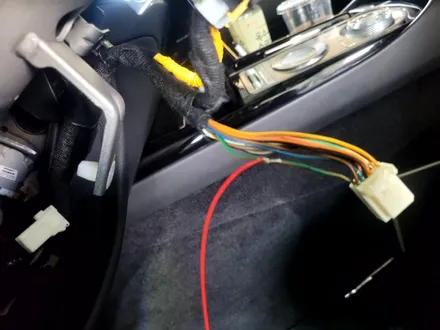

12.G/O ICU.... 상시 B+ 연결은 여기에 ㅋㅋㅋ

상시B+ 연결을 이렇게 하시면 됩니다 ㅋㅋ

접지

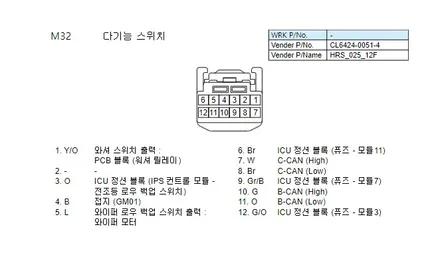

다기는 커넥터 M32 에서 작업이 다 가능합니다

작업이 아주 쉬워요 ㅋㅋㅋ

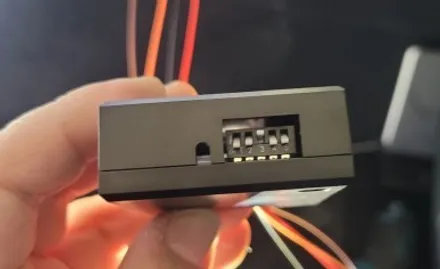

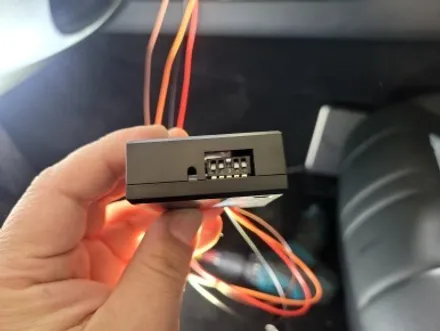

딥스위치는 3번만 남기시고 전체 다 내리시면 됩니다 ㅋㅋㅋ

쉬~~~죠 ㅋㅋㅋㅋㅋㅋㅋㅋㅋ
