스포티지R 도원텍 락폴딩 릴레이 설치방법 배선도 따라하기 자료

스포티지R  도원텍 사이드미러 락폴딩 릴레이 B/D타입 설치 장착 배선도 미러 오토폴딩 자동폴딩
스포티지R  도원텍 사이드미러 락폴딩 릴레이 B/D타입 설치 장착 배선도 미러 오토폴딩 자동폴딩

스포티지R 도원텍 락폴딩 릴레이 배선도 DIY 자료실

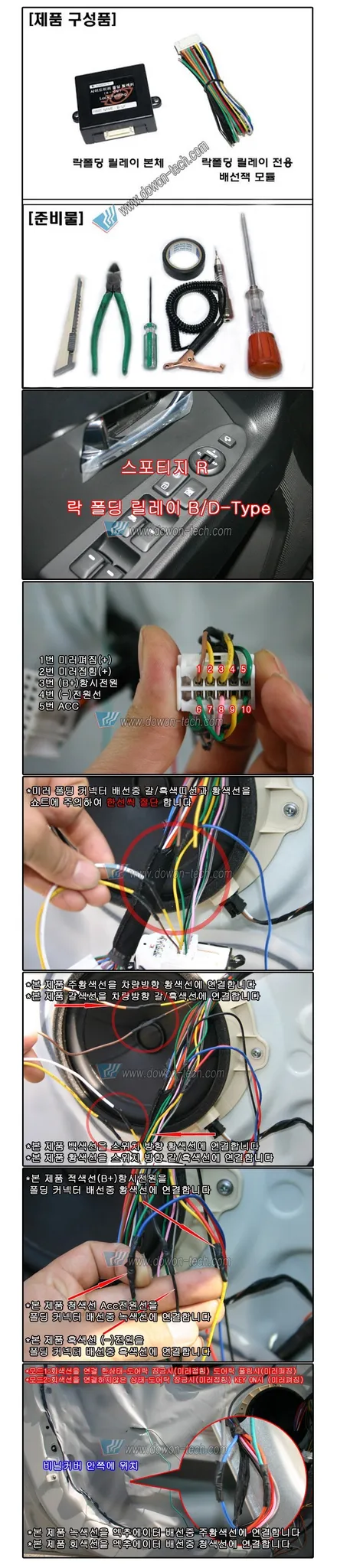

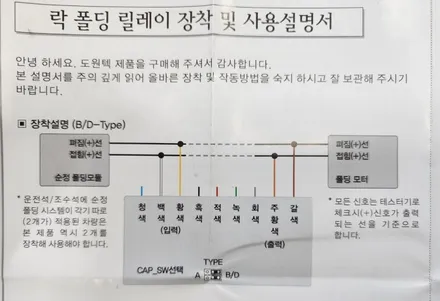

차량쪽 배선 위치 및 색깔 장착 방법 요약

항시 상시전원 연결 방법 : 3번 황색 선에 제품의 빨강(적색)선을 피복을 벗겨서 합봉 합니다.

ACC 전원 연결 방법 : 5번 녹색 선에 제품의 파랑(청색)선을 피복을 벗겨서 합봉 합니다.

마이너스 전지 전원 연결 방법 : 4번 검정색 선에 제품의 검정선을 피복을 벗겨서 합봉 합니다.

사이드미러 펴짐 배선 연결 방법 : 1번 갈색/흑색 선을 절단 합니다.

절단 하면 잭 커넥터 쪽과 차량쪽으로 구분이 되며

커넥터 쪽으로 제품의 황색선을 연결 하고

반대쪽인 차량 쪽으로 제품의 갈색선을 연결 합니다.

사이드미러 접힘 배선 연결 방법 : 2번 황색(노란색) 선을 절단 합니다.

황색선을 절단 하면 잭 커넥터 쪽과 차량쪽으로 구분이 되며

커넥터 쪽으로 제품의 백색선을 연결 하고

반대쪽인 차량 쪽으로 제품의 주황색선을 연결 합니다.

스포티지R  도원텍 사이드미러 락폴딩 릴레이 B/D타입 설치 장착 배선도 미러 오토폴딩 자동폴딩

마지막 도어 잠김, 도어 열림 배선을 찾아서 연결 하기

위 사진과 같이 비닐 안쪽에 굵은 차량의 주황색 선에 제품의 녹색선을 연결

그리고 차량쪽 굵은 청색선에 제품의 회색선을 연결 합니다.

스포티지R  도원텍 사이드미러 락폴딩 릴레이 B/D타입 설치 장착 배선도 미러 오토폴딩 자동폴딩

스포티지R  도원텍 사이드미러 락폴딩 릴레이 B/D타입 설치 장착 배선도 미러 오토폴딩 자동폴딩
