안녕하세요.

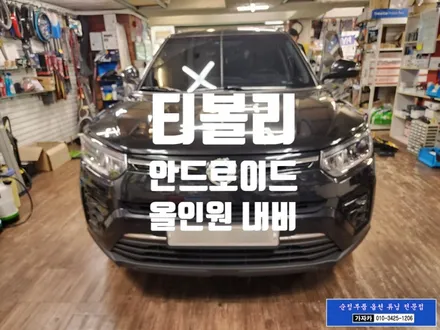

오늘은 안드로이드 올인원 내비게이션을 티볼리 차량에 설치 시공 합니다.

제품은 알리 산으로 고객님께서 구매 하셨는데 장착이 엄두가 나지 않으셔서 저희 가자카에 설치 의뢰를 해 주셨습니다.

제품 가지고 오셔서 장착 시작...

설명서도 동봉이 되어 있는 않네요. TT

설치를 위해 오디오를 탈거 하였는데.. 문제가 생겼습니다.

가지고 오신 제품의 티볼리 카오디오 와 연결되는 커넥터가 완전히 10년전 구형 쌍용자동차 잭으로 맞지가 않습니다. TT

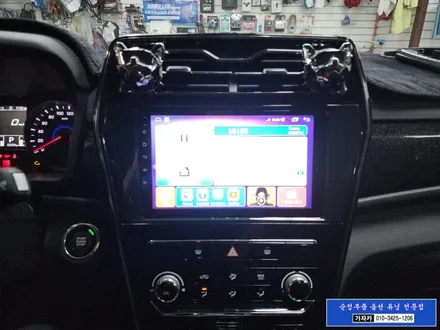

시공에 문제가 조금 있었지만 그래도 완벽하게 핸들리모컨 까지 동작 하는 것으로 해서 시공은 완료 하였습니다.

오랜만에 잭바이잭이 아닌 배선을 하나 하나 찾아서 연결 하면서 생겼던 장착 DIY 참고 내용 첨부 합니다.

티볼리 알리산 안드로이드 올인원 구매후 가자고 오셔서 장착 자동차 핸들리모컨 과 완벽 연동 가능 KEY1 KEY2 - 가자카 자동차 튜닝

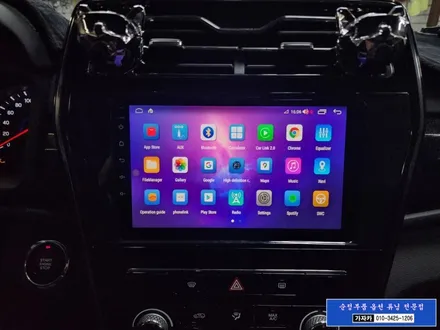

티볼리 알리산 안드로이드 올인원
장착 완료
가자카 :

차량 카오디오 와 호환 연결이 되지 않는 잭 동봉시 난감 하죠.. ^^
방법 1 : 알리에서 차량과 맞는 잭으로 다시 요청 한다 (시간이 얼마나 걸릴지 장담 못함)
방법 2 : 옛날 방식으로 한땀 한땀 카오디오 배선과 안드로이드 올인원 배선을 찾아서 연결 한다 (추가 비용 발생)
어쩔수 없이 고민하다가 방법2로 작업을 마무리 했습니다. ^^

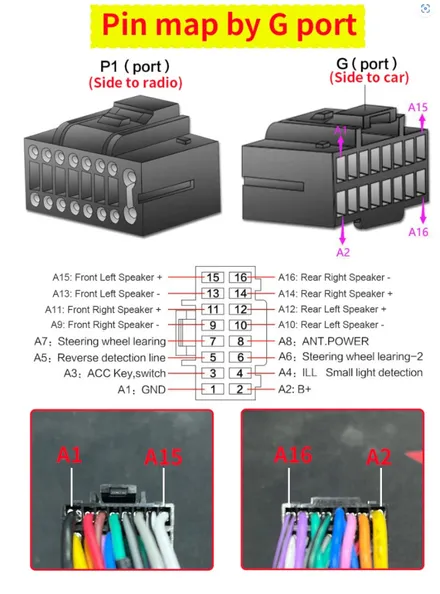

아래 사진은 판매한 알리익스프레스 상품 페이지에 있는 장착 자료 입니다.

안드로이드 올인원 쪽 메인 잭으로 반대쪽을 짤라서 차량 카오디오 배선에 하나 하나 연결 합니다.

전원, 스피커, 등등 다 연결 했는데... 핸들리모컨 연결에서 막혀서 한참을 헤메었네요..

핸들 리모컨 배선은 Steering sheel lesring 보통 배선에는 Key1(A7), Key2(A6) 이렇게 스티커가 붙어 있습니다.

먼저 정리 부터 하자면 Key1, Key2 어떻게 연결 하는지 모르겠다면 Key1 만 연결 하시면 핸들 리모컨 동작을 합니다. Key2 는 정말 특수한 일부 차종만 연결 하는 것으로 연결 안하시면 됩니다.

티볼리 차량이 순정 카오디오는 핸들리모컨 배선이 차량 년식에 따라 핀 위치가 다르다는것을 이번에 알게 되었네요.. 그래서 조금 장착하는데 어려움이 있었습니다.

차량 구입시 받으신 카오디오 사용설명서가 있어서 참고 하고 작업을 마무리 했습니다.

카오디오 사용설명서에 핸들리모컨 +, 핸들 리모컨 - , 이렇게 두가지 배선이 있는데..

핸들리모컨 + 배선은 안드로이드 올인원의 Key1 배선에 연결 하시고

그리고 현대 기아 차량과 다르게 차량의 카오디오 핸들리모컨 -(마이너스) 배선은 차량에 접지를 별도로 하셔야 핸들 리모컨 세팅이 가능 하게 됩니다.
