안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

​

오늘 소개 해 드릴 작업은 싼타페DM 더프라임 차량의

순정 어라운드 뷰 작업입니다.

​

싼타페TM 차량이 출시되기전 인기가 많았던 차량으로

구형 모델이 되었지만 지금도 중고로 찾는 분들이 많이있을 정도로

인기가 있고 옵션도 풍부한 차량입니다.

​

하지만 차량 출고 때 옵션을 적용하지 않고 출시하셨거나

중고로 차량을 구입하신 분들께서 전방센서 보다

더 편리하고 안전하게 주차를 도와줄 수 있는

어라운드뷰 시공을 많이 문의 주십니다.

​

그럼 사진과 함께 포스팅을 시작하도록 하겠습니다.

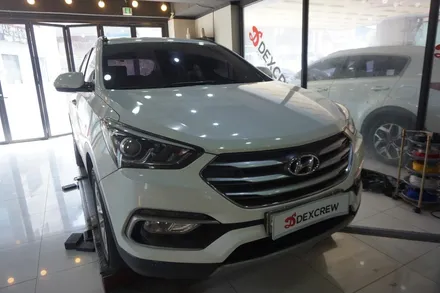

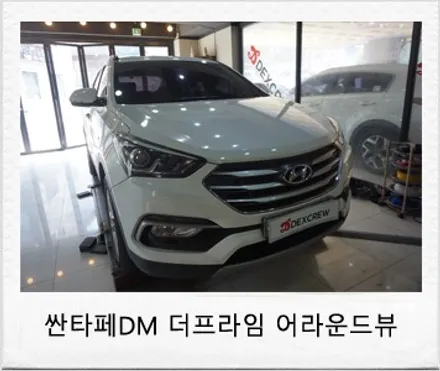

싼타페DM 더 프라임 차량이 입고되었습니다.

다시 한번 고객님께 감사의 말씀 전해드립니다.

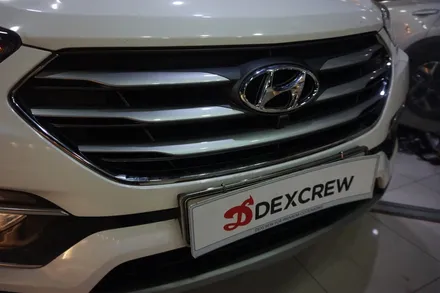

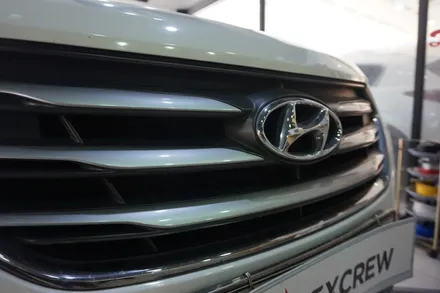

작업 전 라디에이터 그릴의 모습으로

카메라가 적용되어 있지 않습니다.

​

프론트 범퍼를 탈거하고 전방카메라 타입의

라디에이터 그릴로 교체하여 작업이 진행됩니다.

​

사이드미러 역시 운전석과 조수석 모두 일반타입이 적용되어 있어

어라운드뷰 전용 사이드미러로 교체하게 됩니다^^

​

사이드미러는 가공하여 카메라를 장착하는 것이 아닌

카메라가 적용된 순정 사이드미러로 1:1교체가 됩니다!!!

​

화면에 나타나는 영상 역시 후방카메라 영상만

나오고 있는 모습이며 후방 영상만 송출되는 카메라로써

어라운드뷰 카메라에 비해 보여지는

각도의 한계가 있어 아쉬운 부분이...ㅠㅠ

​

기존 후방카메라와 어라운드뷰 광각카메라의 모습입니다.

사진으로 봐도 카메라의 크기부터 확연하게 차이가 나는 모습으로

기존 카메라를 탈거하고 어라운드뷰 광각카메라로

교체하여 장착해주면 후방카메라 교체작업은 완료!!!

​

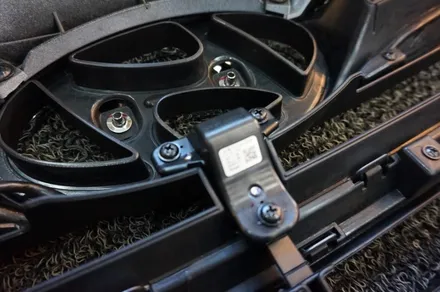

프론트 범퍼를 탈거하고 라디에이터 그릴을 교체하고

순정과 동일한 위치에 순정 전방카메라를 설치합니다.

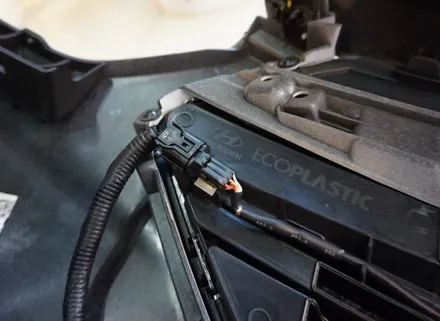

그 후 카메라에 체결되는 순정 커넥터 배선작업까지

순정과 동일하게 작업 후, 주름관을 사용해 마감처리 해줍니다.

​

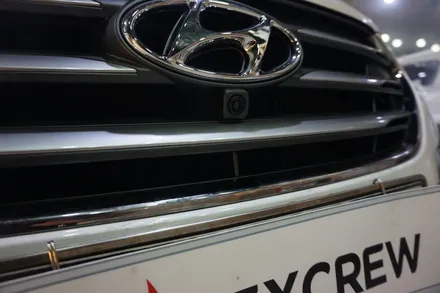

라디에이터에 카메라가 단차없이 완벽하게 장착이 완료되고

카메라 배선작업도 완료되면 탈거의 역순으로

프론트 범퍼를 장착해주면 끝!!!

​

다음으로 사이드미러를 탈거하고

순정 사이드미러 커넥터와 차체로 들어오는 배선 커넥터에

핀 삽입을 통해 어라운드뷰 배선작업을 진행합니다.

​

순정 핀 삽입을 통해 살려주기에

다른 배선에 손상을 가하지 않고 순정과 동일하게 배선작업을 진행하여

작업 후 깔끔하고 순정과 동일한 배선라인을 보여줍니다.

​

위에서 한번 언급하였듯이 카메라를 가공하여 장착하는것이 아닌

사이드미러를 1:1 통으로 교체하여 장착되기에

깔끔하게 어라운드뷰 전용 사이드미러 장착이 완료되었습니다.

​

마지막으로 순정 어라운드뷰 모듈을 설치하고

순정 커넥터를 사용해 배선작업을 진행합니다.

​

전,후방, 좌,우 4개의 어라운드 뷰 카메라 배선이 모두

어라운드뷰 모듈와 연결되어 영상을 조합해 스카이 뷰 영상을

출력해 주기에 가장 중요한 부품이며,

사제 커넥터는 일절 사용하지 않고 순정 어라운드뷰 전용 커넥터를

사용해 깔끔하게 배선작업해 드립니다.

​

마지막으로 순정 어라운드뷰 스위치 까지

순정제품으로 순정과 동일한 자리에

장착해주면 끝 !!!

​

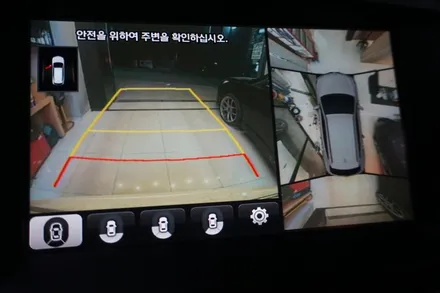

모든 카메라 설치와 배선작업까지 완벽하게 마무리 되면

전방,후방,좌측,우측 그리고 스카이뷰까지

모두 영상이 나오고 있는 모습입니다.

​

이로써 싼타페DM 더프라임

순정 어라운드뷰 시공을 마치고

보정작업을 진행합니다.

​

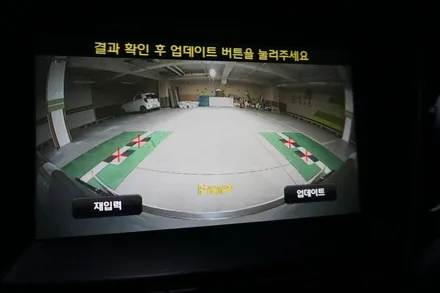

어라운드뷰 전용 보정판을 설치하고

카메라 공차 보정을 진행합니다.

​

전용진단기에도 카메라 공차보정 미수행이란

고장 코드가 발생하였으며 카메라 설치 과정에서 발생된

오차로 인해 차선이 올바르지 않고 삐뚤게 보이기에

카메라 보정작업은 필수 아닌 필수 입니다!!!

​

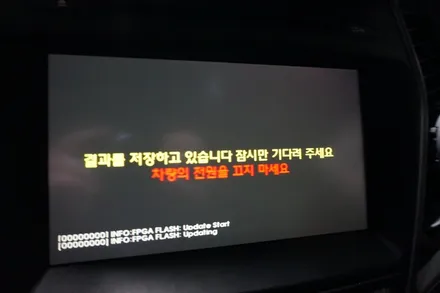

4개의 카메라에 대한 보정작업을 각각 진행하여

공차 보정이 완료되면 순정 어라운드 뷰 기능이 활성화되어

정상적으로 사용이 가능하십니다.

​

보정 작업 전 틀어져 있던 부분이 일직선으로 나타나고

4개의 카메라의 오차가 없어져 차선을 정확하게 인식하는 모습이며,

​

앞으로는 주차장이나 좁은길을 지날때

화면하단에 나타나는 메뉴를 클릭해 원하시는 부분의

영상만 보실 수도 있어 스트레스 안받고

안전하고 편리하게 드라이빙을 즐길수 있게 됩니다.

​

주차 가이드 라인 설정, 전후방 근접 경고 표시

전방,후방 초기뷰 모드까지 운전자분의 운전성향과

스타일에 맞추어 선택하시어 사용할 수 있습니다.

​

어라운드뷰는 주차하실때만 사용하시는 것이 아닌

좁은길을 지날때 스위치를 조작해주면 어라운드뷰가 활성화 되고

20km/h 이상의 속도가 되면 자동으로 해제되고,

주행중에도 전방과 후방의 영상을 버튼 클릭으로 볼수도 있어

없으면 모르지만 한번 써보시면 정말 편리한 기능으로

초보자나 운전 경력이 많으신 분 할거 없이

모든분들에게 유용한 기능으로 추천드리며

이상으로 싼타페DM 더프라임 순정 어라운드뷰

포스팅을 마치도록 하겠습니다.

​
