안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은

제네시스DH 차량의 순정 어라운드 뷰 시공 입니다.

​

자동차 어라운드 뷰 시스템은 주차보조기능으로

주차장이나 공간이 협소한 곳에서

차량 주변 상황을 4개의 광각카메라로 위에서 내려다 보듯이

화면을 제공해주어 사각지대를 없애주는

안전하고 편리한 옵션으로 꼭 추천드리는 옵션입니다.

​

그럼 사진을 통해 포스팅을 시작하겠습니다.

​

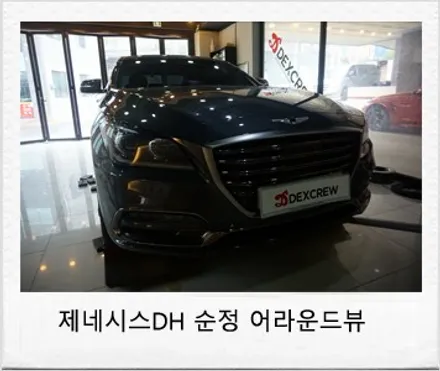

제네시스DH 차량이 입고되었습니다.

​

다시 한번 저희 덱스크루 대전서구점을 방문해 주신

고객님께 감사의 말씀 전해드립니다.

​

작업 전 라디에이터 그릴과 사이드미러의 모습입니다.

어라운드 뷰 기능이 빠져 있는 차량은 사진처럼 카메라가 적용되어 있지 않은 모습으로

라디에이터 그릴과 사이드미러 모두 어라운드 뷰 카메라가

적용된 순정제품으로 교체하여 작업이 진행됩니다.

​

기존 설치되어 있는 후방카메라 역시 탈거하여

어라운드 뷰 광각 카메라로 교체하구요...

콘솔 스위치 역시 후방 화면만 볼 수 있게 해주는 스위치에서

어라운드 뷰 전용 스위치로 교체하게 됩니다.

​

​

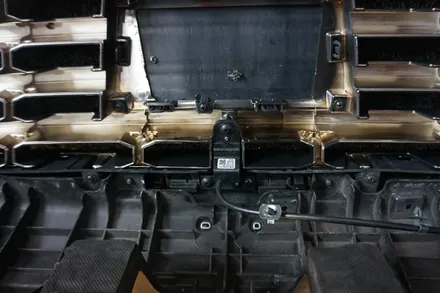

전방 범퍼를 탈거 후 라디에이터 그릴을 교체하고

어라운드 뷰 전방카메라를 설치해줍니다.

그리고 순정 커넥터를 체결하여 순정과 동일하게

배선을 정리해주면 전방 카메라 설치는 완료!!

​

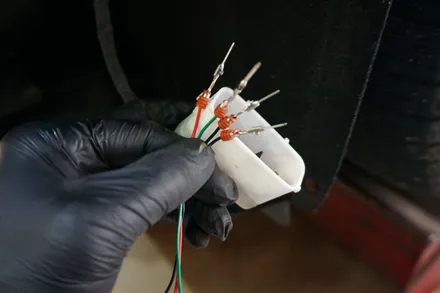

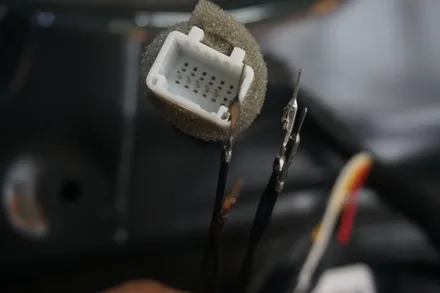

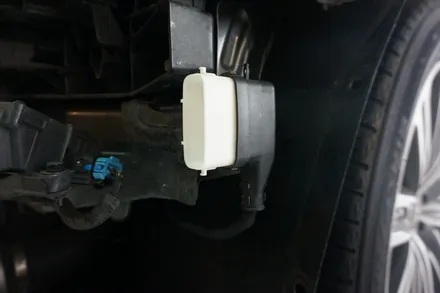

전방범퍼에서 차체로 연결되는 와이어링 커넥터 역시

기존 커넥터에 핀삽입을 진행하여

순정 배선에 훼손을 가하지 않고

순정과 동일한 커넥터의 모습을 연출해 줍니다.

​

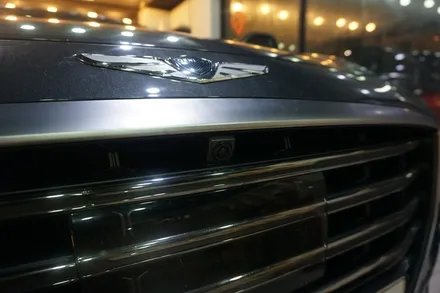

어라운드 뷰 전용 전방카메라 설치가 완료되었습니다.

기존 그릴을 가공하여 설치하는 방식이 아닌

카메라 타입의 그릴로 교체하여 설치가 되었기에

이질감은 전혀 없고 완벽한 모습을 보여줍니다.

​

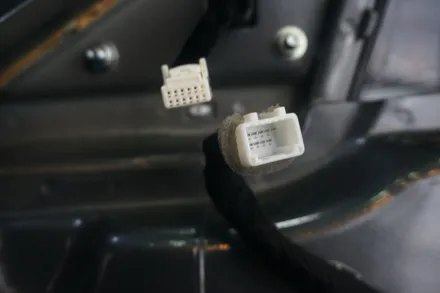

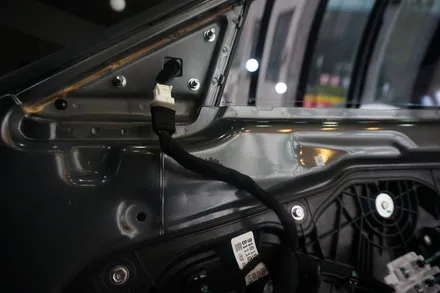

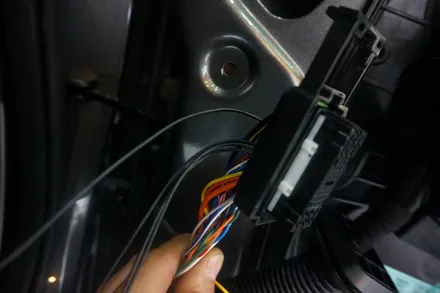

사이드미러 커넥터와 주름과에도 동일하게

순정 커넥터에 핀삽입 방식을 통해 커넥터를 생성해 주고

사이드미러 역시 어라운드 뷰 카메라가 적용된

사이드미러로 교체한 후, 흡음테이프를 사용해

순정과 동일한 모습을 구현시켜

작업 후 잡음 및 배선 단락에 대한 걱정은 안하셔도 됩니다^^

​

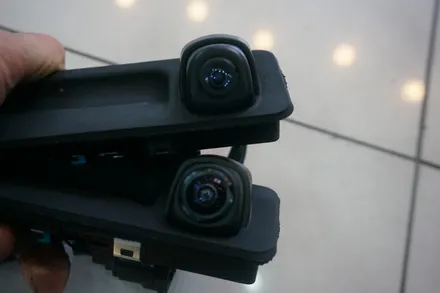

기존 후방카메라보다 보여지는 각도가 넓은

어라운드 뷰 전용 광각카메라로 교체하여 장착해주면

전,후방 사이드미러까지 총4개의 카메라 설치는 완료됩니다!!

​

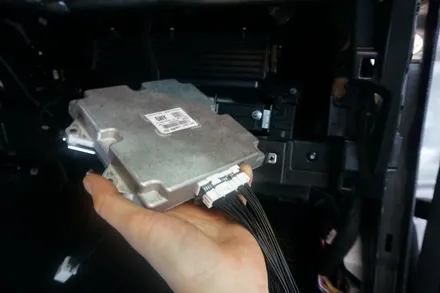

카메라 설치는 마치면 가장 중요한 어라운드 뷰 유닛을

순정과 동일한 위치에 장착하게 됩니다.

​

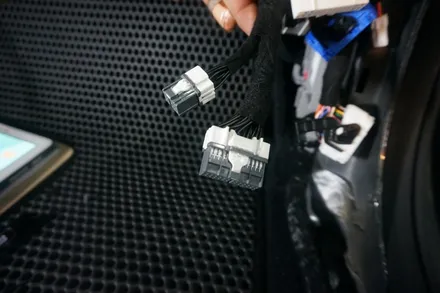

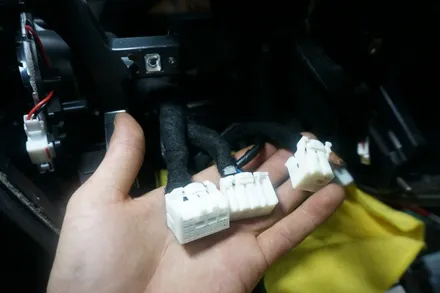

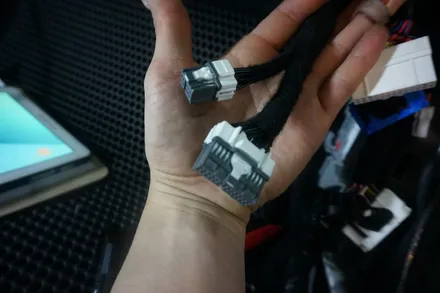

어라운드 뷰 유닛 설치가 완료되면 미리 만들어 놓은

순정 커넥터를 유닛에 체결해줍니다.

모든 배선 작업의 마무리는 흡음테이프를 사용하여

순정과 동일한 모습으로 깔끔하게 마감처리 하여

정리해 드립니다.

​

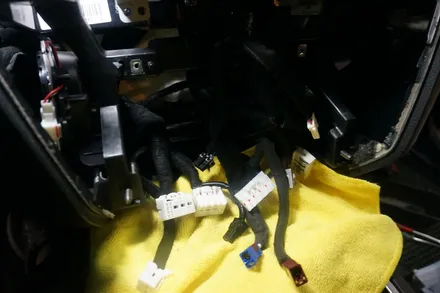

마지막으로 정션박스에 체결되는 커넥터들 까지

배선 작업을 진행하여 마무리 하면

물리적 작업과 배선 작업까지 끝나게 됩니다.

​

모든 카메라 설치가 완료되었으니

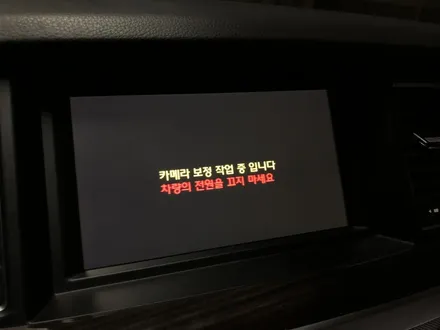

보정작업을 진행하겠습니다.

​

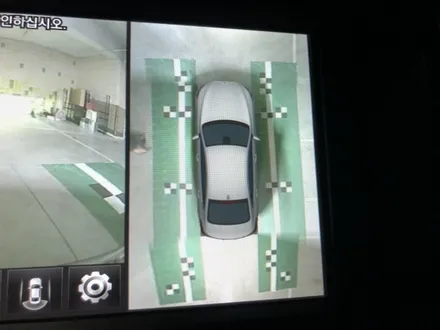

순정 어라운드 뷰 전용 보정판을 설치 하여

보정 작업을 진행하게 됩니다.

​

보정 작업 하기 전 모습은 카메라의 왜곡이 있어

차선이 바르게 나타나지 않게 되는데요, 이 상태로 출고를 해드리면은

주차를 하실때나 좁은길을 지날 때 화면에 표시되는 거리를 가늠하기 어렵기에

어라운드 뷰 시공 후 보정작업은 필수작업입니다!!!

​

전,후방 좌,우 사이드미러 모두 카메라가

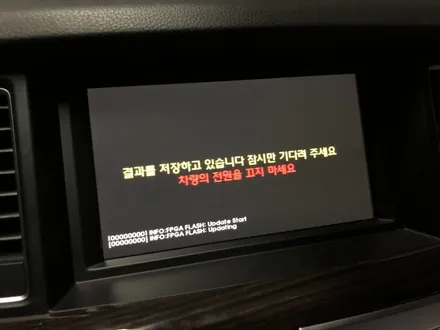

새롭게 설치되었기에 순서대로 보정 작업을 진행합니다.

​

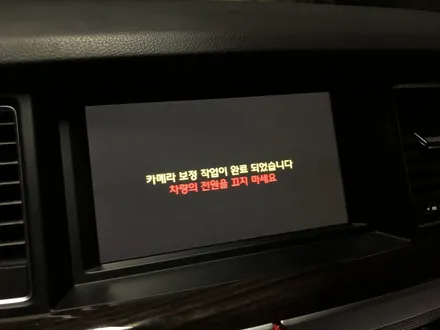

보정 작업이 완료되었습니다.

​

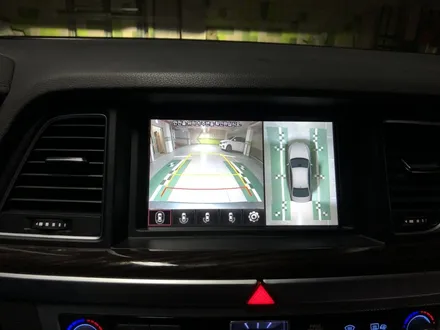

보정 작업 하기전 화면이 깨지고 겹쳐 보이던 부분이 사라지고

차선 역시 일직선으로 반듯하게 나타나

왜곡된 화면 없이 깔끔한 영상을 보여줍니다.

​

콘솔스위치에도 어라운드 뷰 전용 스위치가 생성되었습니다.

어라운드 뷰 작동 유/무에 따라 스위치에 LED 불빛까지 표시되어

운전자에게 알려주게 됩니다.

​

보정 작업을 마친 후 테스트 확인까지 모두 마치면

제네시스DH차량의 순정 어라운드뷰 시공이 완료됩니다.

​

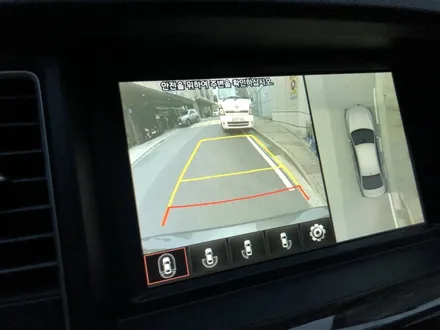

화면에 나타나는 초기 화면은 운전자분에 맞게

선택하시어 사용하실 수 있으며 상황에 따라 보고싶은 부분만

선택하시어 볼 수 있게 해주어 앞으로는 주,야간 관계없이

안전하고 편리하게 주차 및 주행을 하실 수 있게 됩니다.

​

이상으로 작업을 마치며 포스팅을 마치겠습니다.

​

감사합니다.

​

​
