안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은

더뉴그랜저IG 차량의 순정 어라운드뷰(서라운드뷰) 시공 입니다.

​

어라운드 뷰는 주차보조기능으로 전방,후방,탑뷰(스카이뷰)를 통해

차량 주변을 360도로 확인할 수 있어 사각지대를 없애주어

주차장과 공간이 협소한 곳에서 안전하고 편리하게

차량을 이동할 수 있게 도와주는 편의 기능이지만

더뉴그랜저 차량은 신규트림인 르블랑 등급부터

기본으로 제공이 되어 프리미엄 등급으로 차량을 출고하신 분들 중

선택옵션을 적용하지 않으신 분들은 기능이 빠져 있어

차량 출고 후 옵션을 넣지 않은 아쉬움과 불편함으로

저희 덱스크루 대전서구점을 방문해 주셨습니다.

​

그럼 사진과 함께 포스팅을 시작하겠습니다.

​

더뉴그랜저IG 차량이 입고되었습니다.

다시 한번 고객님께 감사의 말씀 전해드리며

순정 어라운드뷰(서라운드뷰) 시공을 시작하겠습니다.

​

​

시공전 라디에이터 그릴과 사이드미러의 모습입니다.

기능이 빠져 있는 차량에는 어디에도 카메라의

모습은 보이지 않습니다....

​

모두 카메라가 적용된 부품으로 교체하게 됩니다.

​

​

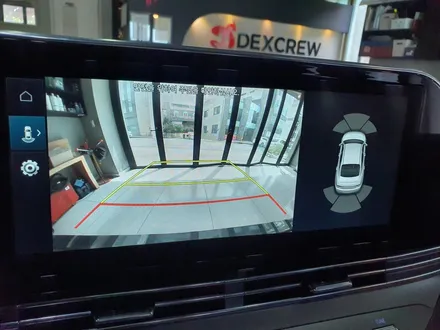

옵션을 적용하지 않고 기본으로 출고하게 하면

기본으로 적용되어 있는 후방카메라 영상만

송출되어 나오게 되며...

​

​

어라운드뷰 기능이 빠져 있는 차량이라 하더라도

콘솔 스위치에 뷰 버튼은 존재하는데요,

​

주행 중 후방영상을 볼 수 있게 해주는 기능으로

어라운드 뷰 스위치와는 맞지 않기에

전용 스위치로 교체하여 작업이 진행됩니다.

​

​

전방 범퍼를 탈거하여 전방카메라 설치를 진행합니다.

전방카메라 타입의 그릴로 교체 후

순정과 동일하게 전방카메라를 설치해주고...

​

​

기존 전방 와이어링을 탈거하고

카메라 커넥터가 적용된 와이어링으로

교체하여 장착하고 커넥터 체결해주면 끝 !!

​

​

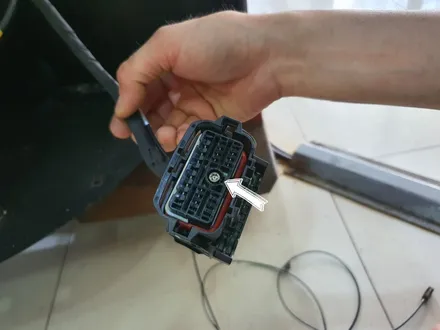

전방 와이어링과 체결되는 차체 쪽 순정 커넥터에

배선작업을 진행합니다.

순정 커넥터에 순정 동축케이블을 삽입하여 순정과 동일하게

커넥터를 활성화 해주고 ..

깔끔하게 마감처리해주면

​

전방카메라 설치 완료!!!

​

​

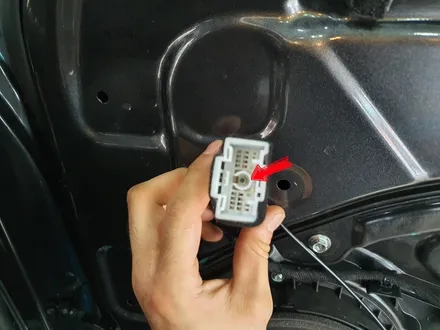

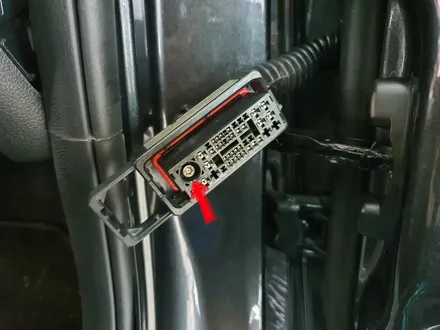

사이드미러 커넥터와 도어쪽 주름관 커넥터에도 동일하게

순정 커넥터의 훼손없이 순정 동축케이블을 삽입하여

커넥터를 살려줍니다.

​

​

그리고 순정과 동일하게 순정 배선라인을 따라

흡음재 테이프를 사용해 순정과 동일하게

깔끔하게 마감처리 해주면 완성 ~ ~

​

배선 작업 시 모든 배선 마감처리는

순정과 동일하게 흡음재를 사용해

마감처리해 드리기에 잡음에 대한 걱정은

안하셔도 됩니다 ^^

​

다음으로

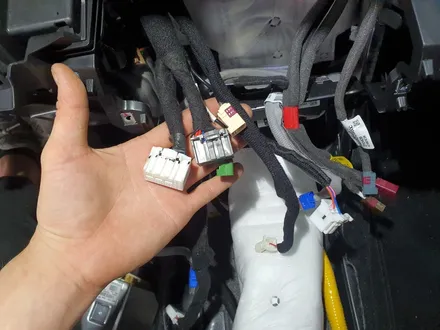

어라운드뷰 유닛에 체결되는 순정커넥터를 만들어 줍니다.

커넥터 작업은 모두 순정 커넥터를 사용해 배선작업 해드리며,

마감처리는 흡음테이프를 사용해

순정과 동일한 모습으로 깔끔하게 마감처리 해드리고

어라운드뷰 유닛에 체결해 주면 끝 !!!

​

어라운드 뷰 유닛 역시 작업자가 임의적으로 위치를 정해서

고정하는 것이 아닌 옵션을 적용하고 출고된 차량과

동일한 위치에 장착해 드립니다!!

​

​

마지막으로 기존 콘솔스위치를 탈거하고

서라운드뷰 전용 스위치로 교체 해주면 끝!!

​

어라운드뷰 작동시 뷰 버튼에 LED불빛도 같이 점등됩니다.

​

​

더뉴그랜저IG 순정 어라운드뷰(서라운드뷰)

시공이 완료되었습니다.

​

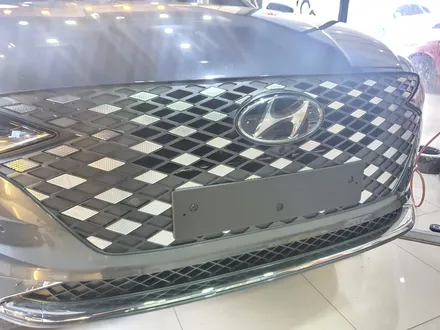

전방카메라 타입의 그릴로 교체하여 장착되기에

장착 후 이질감 없고, 단차도 발생하지 않아

완벽한 모습을 보여줍니다.

​

​

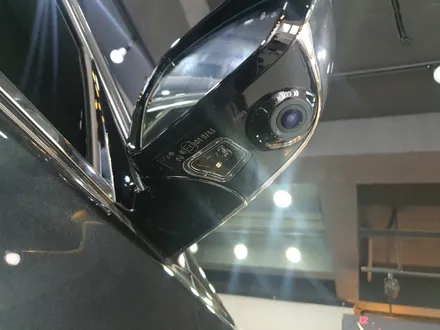

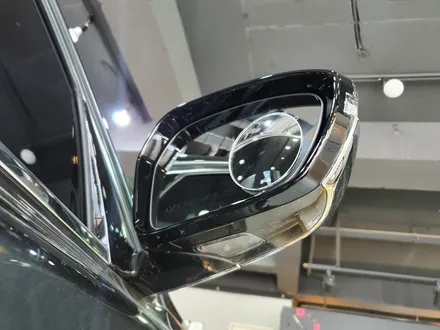

사이드미러 역시 하단부에 카메라가 내장된

미러로 교체하여 장착해주고요 ~

​

가공하여 장착하는 방식이 아닌 1:1 맞교체로 진행되기에

문제없이 사용 하시던 대로 사용만 하시면 됩니다^^

​

앞으로는 주차 시 사각지대가 사라져

걱정없이 편리하게 주차가 가능!!

​

​

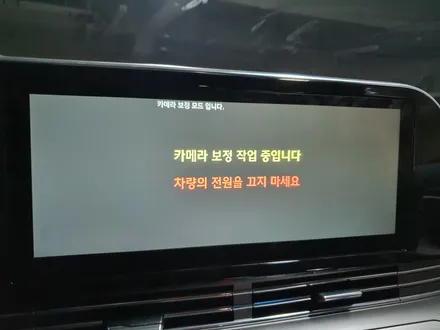

모든 작업이 마무리되면 보정판을 사용해

어라운드뷰 보정작업을 진행합니다.

​

​

보정작업을 하지 않게 되면...

카메라의 화면이 겹치고 차선이 반듯하게

일직선으로 나타나지 않기에

어라운드뷰 시공 시 보정작업을

필수항목입니다!!

​

전용스캐너를 이용해 메뉴얼을 토대로

전,후방 그리고 좌,우 카메라를 순서대로 보정합니다.

​

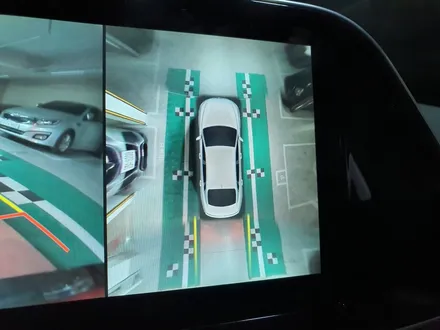

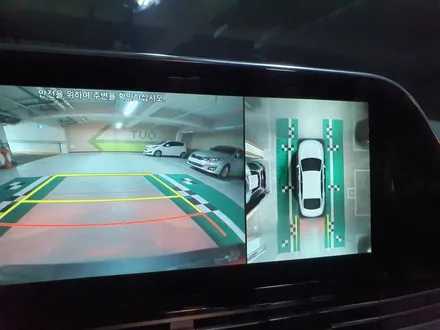

보정이 완료되면 겹쳐보이던 화면은 없어지고

틀어져 있던 라인도 일직선으로 반듯하게

나타나게 됩니다.

​

​

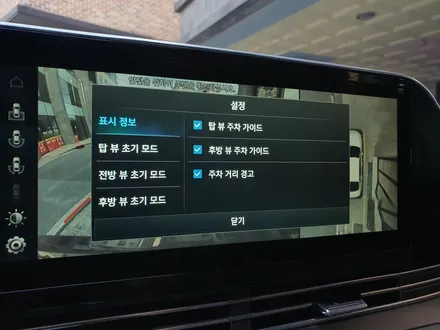

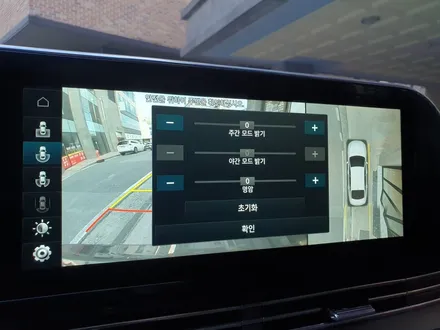

어라운드뷰 설정메뉴에 표시정보가 생성되고

탑 뷰, 전방뷰, 후방뷰의 초기화면 모드까지 설정할 수 있어

운전자분께서 원하시는 화면으로 설정하시어

편리하고 안전하게 주차를 도와주게 됩니다.

​

모든 작업은 순정과 동일하게 작업되기에

설정법 그리고 작동법 등 모든 것이

순정과 동일합니다.

​

마지막으로 사이드미러에 카메라가 생성되어

계기판에 후측방 모니터 기능도 활성화되어

주행 중 차선변경 시 사이드미러와 함께

영상으로도 보실 수 있어 편리하게 사용하실 수 있게 됩니다.

​

후측방 모니터 기능은 서라운드 뷰 작업 시

자동으로 활성화되어 추가 작업없이

사용이 가능합니다.

​

이상으로 더뉴그랜저IG 순정 어라운드뷰(서라운드뷰)

시공을 마치며 포스팅을 마치겠습니다.

​

감사합니다.

​
