제네시스DH 어라운드뷰 순정부품으로 정확한 튜닝!! / 대전 서구

안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은

제네시스DH 차량의 순정 어라운드 뷰 시공입니다.

주차 보조기능으로 주차장이나 좁은길에서

차량 주변에 장착된 4개의 카메라로 차량의 주변을

영상으로 제공해 안전하고 편리하게

사각지대 없이 주차 및 차량이동을 할 수 있게

도와주는 옵션으로 어라운드 뷰 옵션은

모든 분들께서 선호하시는 기능으로 추천드리며,

​

오늘 작업하게 될 차량의 차주분께서는

가족분들을 위해 어라운드 뷰 시공을 맡겨주셨습니다.

​

그럼 사진을 통해 포스팅을 시작하겠습니다.

​

제네시스DH 차량이 입고되었습니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께 감사의 말씀 전해드리며,

작업을 바로 시작하겠습니다.

​

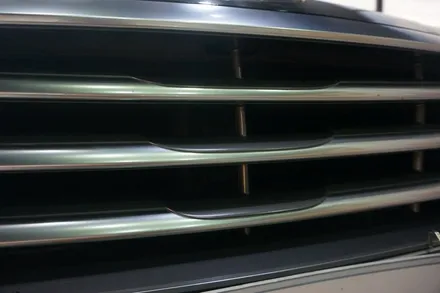

라디에이터 그릴과 사이드미러의 모습입니다.

어라운드뷰 옵션이 빠져 있는 차량에는 카메라가 적용되어 있지 않기에

카메라의 흔적은 찾아볼 수 없는데요.

어라운드 뷰 시공을 위해 카메라타입의 그릴과

카메라가 내장된 사이드미러로 교체하여 작업이 진행됩니다.

​

스위치에 led인디게이터가 적용된 어라운드뷰 스위치로

교체하게 되구요..

​

디스플레이 화면에 나오는 영상 역시 후방영상만 나오고 있는 모습으로

모든 작업이 완료되면은 전,후방 좌,우 그리고 스카이뷰까지

모든 화면을 보실 수 있게 됩니다.

​

​

전방범퍼를 탈거하여 기존 그릴을 탈거하고

카메라 타입의 그릴로 교체 후

어라운드 뷰 전방카메라를 설치합니다.

​

카메라 설치가 완료되면 순정과 동일하게

배선을 깔끔하게 정리해주고 전방 와이어링 역시

전방카메라 커넥터가 적용된 와이어링으로

교체한 후 커넥터를 체결해 주면 끝 !!

​

​

전방와이어링과 체결되는 차체쪽 커넥터에는

순정 핀 삽입을 진행하여 커넥터 배선작업을 진행합니다.

순정 배선을 손상시키지 않고 순정과 동일하게

배선작업을 진행하기에

배선단락에 대한 걱정은 안하셔도 됩니다.

​

그릴 교체 후 전방카메라 설치..

그리고 커넥터 배선작업까지 마무리가 되면

탈거의 역순으로 범퍼를 재조립해주면

전방카메라 설치작업은 마무리가 됩니다.

​

기존 그릴을 가공하여 카메라를 설치하는 것이 아닌

카메라 타입의 그릴로 교체하여 카메라를 설치하였기에

단차도 없고 이질감도 없이 완벽한 모습을 보여줍니다.

​

​

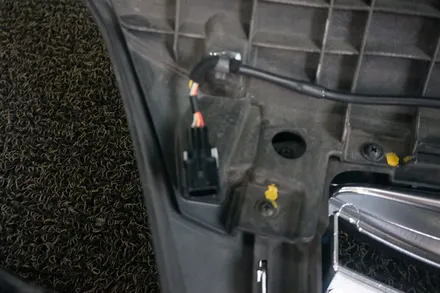

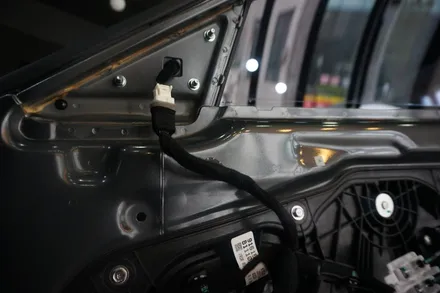

전방카메라 작업이 마무리 되면

사이드미러 교체작업과 함께 사이드미러 커넥터와

도어 주름관 커넥터에도 순정 핀삽입 방식을 통해

커넥터 배선작업을 진행해 배선을 살려주고..

배선작업이 완료되면 흡음재 테이프를 사용해

순정과 동일하게 마감처리하여

작업 전 모습과 동일한 모습을 연출해냅니다.

​

​

사이드미러 하단부에 카메라가 내장된

사이드미러를 장착해주고 커넥터를 체결해 주면

좌,우 사이드미러 작업도 완료가 되구요^^

​

​

기존 후방카메라보다 보여지는 각도가 넓은

어라운드뷰 전용 광각카메라로 후방카메라 까지

교체하여 장착해주면 ...

전,후방 그리고 좌,우 사이드미러까지

카메라 설치 작업은 완료가 됩니다.

​

​

모든 카메라 설치가 완료되면은 어라운드 뷰 유닛에

체결되는 커넥터 배선 작업을 진행해

순정 커넥터를 생성해주고 유닛에 커넥터를 체결해줍니다.

​

​

그리고 어라운드 뷰 유닛을 설치합니다.

유닛이 설치되는 위치는 작업자가 임의적으로

장착하지 않고 순정과 동일한 자리에 장착합니다.

​

​

모든 설치 작업이 완료되면 순정보정판을 사용해

카메라 보정작업을 진행합니다.

​

새롭게 설치된 카메라로 인해 화면이 겹치고

왜곡된 화면이 생겨 차선이 바르게 나타나지 않기에

어라운드 뷰 작업 시 보정작업은

반드시 진행해주어야 하는 필수작업입니다!!

​

​

전,후방 그리고 좌,우 사이드미러까지

순서대로 보정작업을 진행하여 완료가 되면

보정 작업 역시 완료가 됩니다.

​

​

보정 작업이 완료가 되면 화면이 깨져 보이던 부분과

겹쳐 보이던 부분이 모두 사라져

주차라인이 반듯하게 나타나며

선명하고 깔끔한 화면을 보여주게 됩니다.

​

전,후방, 그리고 좌,우측면, 스카이 뷰 까지

순정과 동일하게 내가 보고싶은 부분만 클릭해서

볼 수도 있어 차량 이동 시 사각지대 없이

편리하고 안전하게 차량을 이동할 수 있게 되며,

특히 좁은 공간에서 어라운드 뷰 기능을

100% 느끼실 수 있게 됩니다.

​

​

초기에 나타나는 뷰 모드 역시 운전자 분께서

선택하시어 사용할 수 있기에

전방과 후방 초기 뷰를 설정하게 되면 보다 더 편리하게

어라운드 뷰를 사용하실 수 있게 됩니다.

​

​

기어콘솔 스위치 역시 어라운드뷰 전용 스위치로

교체하여 장착되어 LED 인디게이터도 생겨나

어라운드 뷰 작동 유,무에 따라 LED 불빛도 같이 ON/OFF 되어

운전자에게 시각적으로도 쉽게 확인 하실 수 있습니다.

​

이상으로 제네시스DH 순정 어라운드 뷰 시공을 마치며

앞으로 다양한 뷰를 통해 안전하고 편리하게

차량을 이용하실 수 있게 됩니다.

​

감사합니다.

​
