안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

​

오늘 소개 해 드릴 작업은

셀토스 차량의 순정 후측방 경보시스템과 전방센서

장착 작업으로 안전성과 편의성을 올려주게 되어

차량을 처음 계약 시 옵션을 선택하지 않고 출고 하셨다가

불편함을 느끼신 차주분께서 세종에서 방문해 주셨습니다.

​

후측방 사각지대에서 나타나는 차량을 센서가 감지해

운전자에게 경고등과 경고음으로 알려주는 안전 보조 기능의

후측방 경보 시스템

​

그리고 주차장이나 공간이 협소한 자리에서 차량을 이동 시

후방과 동일하게 전방센서가 장애물을 감지하여

가벼운 사고를 방지할 수 있고 차량을 편리하게 이동할 수 있게

도와주는 주차감지센서(전방센서)

​

그럼 사진을 통해 포스팅을 시작하겠습니다.

​

셀토스 차량이 입고되었습니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께 감사의 말씀 전해드립니다.

​

​

전방센서 시공을 먼저 진행하겠습니다.

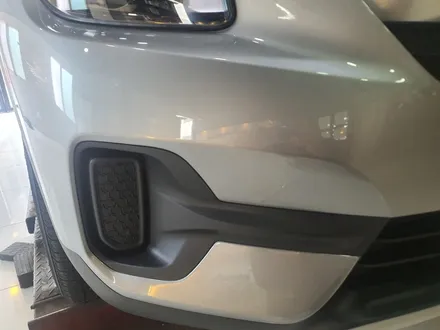

전방센서 옵션이 없는 차량으로

전면범퍼에 센서의 모습은 보이지 않습니다.

범퍼를 탈거하여 순정과 동일한 위치에 홀타공 방식을 통해

전방센서 장착 작업을 진행하게 됩니다.

​

​

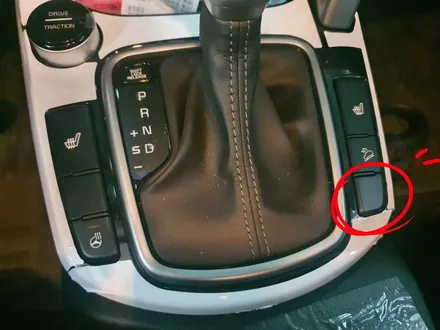

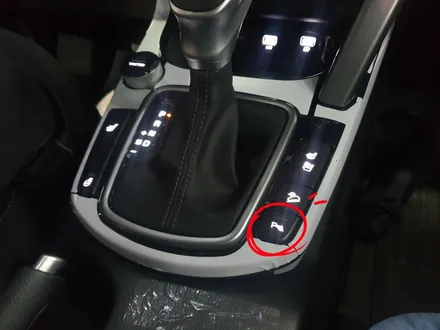

기어콘솔 스위치에도 주차감지센서 기능을 on/off 할 수 있는

스위치가 빠져 있고 공갈로 막혀 있는 상태로

센서가 생겨나기에 스위치 역시 교체하여 장착하게 됩니다.

​

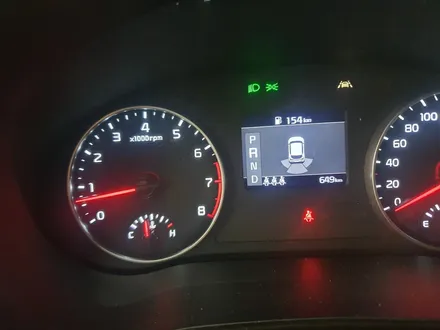

계기판 역시 작업전 모습으로 후방센서만 활성화되어 표시되고 있는 상태로

작업이 완료되면 전,후방이 모두 활성화되어 계기판에 표시되게 됩니다.

​

전방센서 시공을 위해 전방범퍼를 탈거해주고,

범퍼안쪽에 센서가 장착될 위치가 자리잡혀 있어

순정과 동일한 위치에 센서를 장착하게 됩니다.

​

전방센서 작업 시 작업자가 임의적으로 위치를 선정해 작업하지 않고

자리가 잡혀 있는 순정위치에 홀타공하여 작업해 드리기에

오작동에 대한 걱정은 안하셔도 됩니다^^

​

​

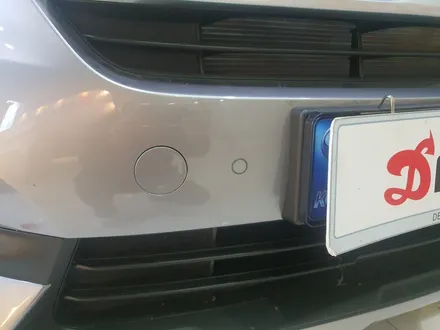

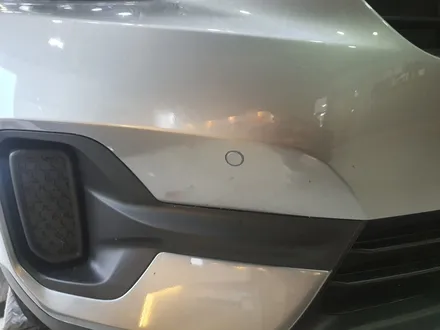

전방센서 장착이 완료되었습니다.

순정제품으로 작업이 되기에 센서와 차량의 색상이 맞아 떨어져

전혀 이질감 없이 완벽하게 장착이 되었구요..

​

번호판 기준 좌측2개 우측2개 총4개의 센서가 장착되어

앞으로는 전방주차 하실 때 편리하게 주차하실 수 있게 되며,

센서의 크기에 맞게 정확하게 홀타공을 진행하였기에

단차도 발생하지 않고 출고때 옵션을 적용하고 나온 차량과 동일한 모습을 보여주게 됩니다.

​

​

기어콘솔 스위치에 주차감지센서 스위치가 생겨났으며,

스위치에 led인디게이터도 존재해 센서 활성화에 따라

led불빛이 of/off 되어 차주분께서 쉽게 확인 하실 수 있게 됩니다.

​

​

마지막으로 배선작업까지 모두 마무리가 되면..

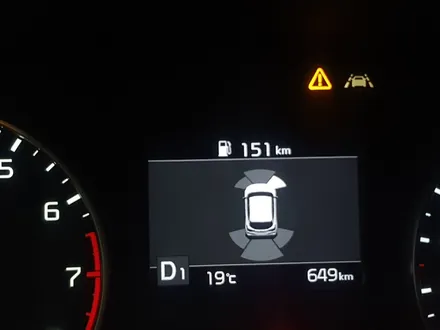

계기판에 전,후방 센서가 모두 활성화되어 나타나게 되어

운전자분께서 장애물이 감지되는 방향이 어딘지 쉽게 확인이 가능하고

감지되는 거리에 따라 경고음까지 차등적으로 울려 운전자에게 알려주게 됩니다.

​

또 한, 후진하실때는 좌우측 사이드에 장착된 센서만 작동되었다

D드라이브로 변경하면 4개의 센서가 모두 작동되며,

20km 이상의 속도가 되면 자동으로 off 되게 되어 주행중에는 작동되지 않지만

20km이하의 속도에서 감지센서 스위치를 작동해주면

전방센서가 활성화 되어 좁은골목길을 지나가실때

유용하고 편리하게 사용하실 수 있게 됩니다.

​

이상으로 전방센서(주차감지센서) 시공을 마치고

후측방 경보 시스템 작업을 바로 이어가도록 하겠습니다.

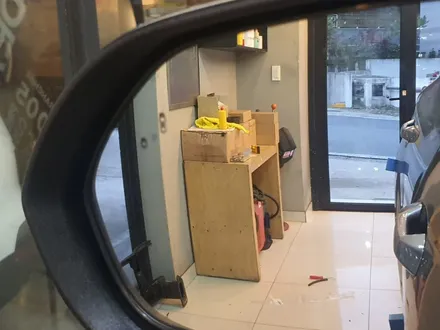

사이드미러에 후측방 경고등이 적용되어 있지 않은

일반형 미러가 장착되어 있는 모습으로

후측방 경고등이 적용된 미러로 교체하게 됩니다.

​

​

계기판 차량 설정 메뉴에도 후측방과 관련된 메뉴는 존재하지 않은 상태로

모든 작업이 완료되면 후측방과 관련된 메뉴가 생성되게 됩니다.

​

​

​

그럼 리어범퍼를 탈거하고 레이더센서 장착을 진행하겠습니다.

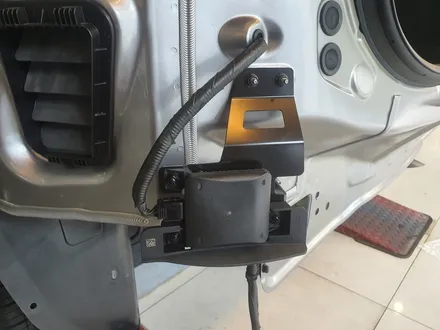

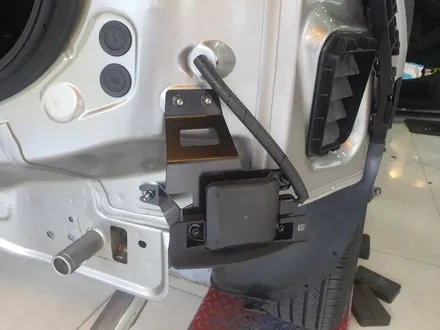

리어범퍼를 탈거하여 후방 좌,우측에 1개씩 후측방 레이더센서를 차체에 장착합니다.

센서의 수직,수평을 맞추어 정확하게 고정해줍니다.

​

레이더센서 장착을 메뉴얼대로 정확하게 해주어야

오작동이 발생하지 않기에 센서의 수직,수평은 반드시 맞춰 장착해야 합니다!

​

레이더센서 장착이 완료되면 순정 커넥터를 사용해

배선작업을 진행해주고, 외부에 노출되는 배선이기에

주름관을 사용해 깔끔하게 마감처리해 주면 끝!!

​

사이드미러 유리를 교체해주면 사이드미러에 체결되는

순정커넥터에 핀삽입을 통해 순정 배선라인을 훼손하지 않고

깔끔하게 배선작업을 진행 후, 흡음재를 이용해

순정과 동일하게 마감처리 해주고 사이드미러를 장착하여 체결해주면 끝!!

​

배선작업까지 모든 작업이 완료되면

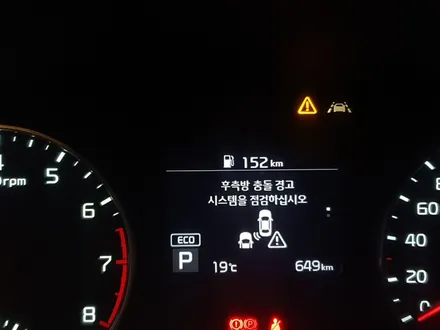

계기판에 후측방 충돌 경고 시스템을 점검하라는 문구와 함께

경고등이 발생하게 됩니다.

​

경고등은 전용스캐너를 이용해 보정및코딩 작업을 진행해주면 사라지고

기능만 정상적으로 활성화되어 사용할 수 있게 됩니다.

​

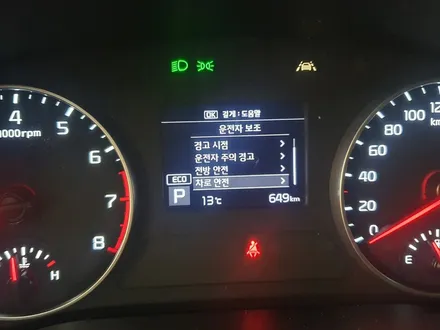

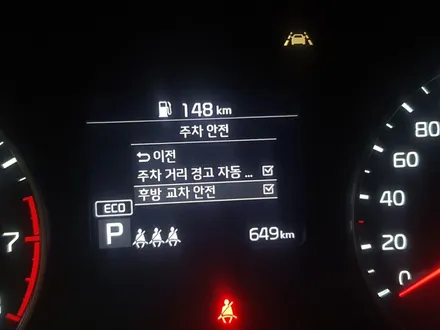

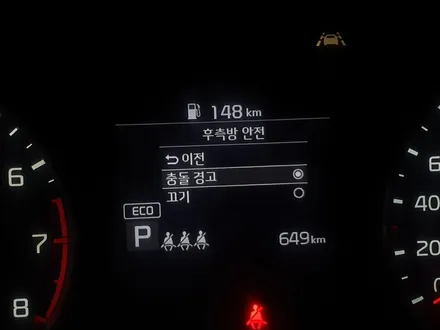

후측방 경보 시스템과 관련된 메뉴도 활성화되어

후측방 안전과 주차안전 메뉴가 생성되어 충돌 경고 기능과

후방 교차 안전 기능을 사용할 수 있으며,

체크 유/무에 따라 기능을 on/off 하실 수 있어

원치 않으실 때엔 체크를 푸시고 사용하시면 됩니다.

​

​

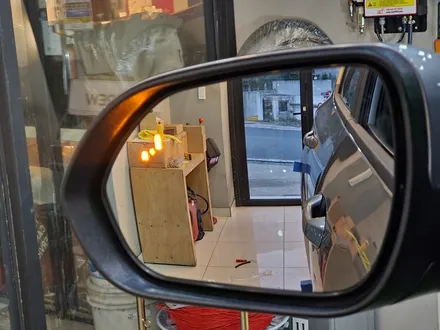

후측방 경고등이 적용된 미러로 교체하여 장착까지

모든 작업이 마무리 되면..

셀토스 후측방 경보 시스템(BSD) 작업이 마무리가 됩니다.

​

30km 이상이 되면 기능이 작동되어 후방에 차량이 접근하면

센서에 감지되어 사이드미러에 경고등이 발생하고,

경고등이 발생한 부분에 방향지시등을 작동하면 경고등이 울려

차량이 접근중임을 운전자에게 알려주어 차선 변경 시

일어날 수 있는 사고를 미연에 방지해 안전하게 운전하실 수 있게 도와주어

전방센서와 후측방 경보 시스템 기능이 없으신 차주분들께

추천드리며 포스팅을 마치겠습니다.

​

감사합니다.

​
