올 뉴 투싼TL 순정 전동트렁크(파워테일게이트) 시공 / 대전 서구

안녕하십니까. 대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은 올뉴 투싼TL 차량의

순정 전동트렁크(파워테일게이트) 시공입니다.

​

SUV 차량에는 필수옵션이라 생각하는 한사람으로써

전동트렁크가 없으면 트렁크를 열고 닫을 때 상당히 불편하지만

차량을 계약하실때에는 필요성을 못느껴 옵션을 빼고 출고 하셨다가

시간이 지나고.. 트렁크 사용량이 많아지고

불편함을 느끼신 분들께서 많이들 작업 하시는데요.

​

차량을 업무용으로 사용하여 트렁크에 짐을 많이 실으시거나

캠핑및 차박을 즐기시는 분들에게는 정말 필요한 옵션 중 하나인

전동트렁크 !!!

​

그럼 사진을 통해 포스팅을 시작하겠습니다.

​

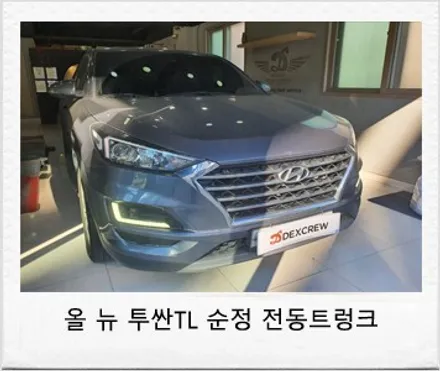

올뉴 투싼TL 차량이 입고되었습니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께 감사의 말씀 전해드리며

전동트렁크 작업을 시작하겠습니다.

​

​

작업 전 크래쉬패드 스위치의 모습으로 전동트렁크 버튼이 빠져 있는 상태로

크래쉬패드 스위치는 전동트렁크 스위치가 적용된 풀옵션 스위치로

교체하여 장착하게 됩니다.

​

​

​

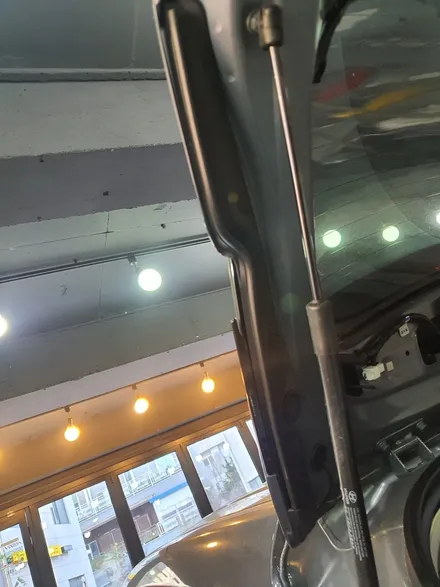

전동트렁크 기능이 없는 차량은 사진과 같이

일반 쇼바가 장착되어 있으며,

수동으로 작동되기에 끼임방지에 도움이 되는 핀치센서도

적용되어 있지 않은 모습으로...

쇼바는 전동트렁크 전용 쇼바로 교체하고 핀치센서 역시

순정제품으로 순정과 동일하게 장착하게 됩니다.

​

​

​

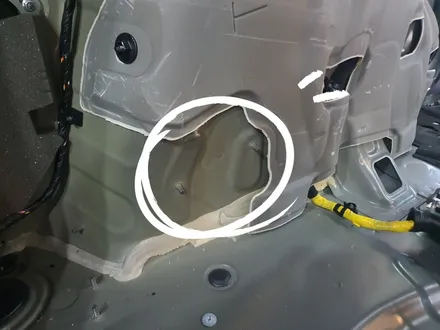

전동트렁크 모듈 설치를 하기 위해 트렁크 내부

사이드러기지 트림을 탈거합니다.

​

옵션이 빠진 차량이라도 모듈이 설치 될 순정자리는 잡혀 있기에

순정과 동일한 방식으로 작업이 진행됩니다.

​

​

​

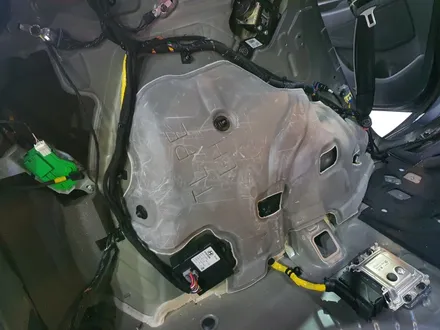

전동트렁크 모듈을 순정과 동일한 위치에 단단히 고정해주고

순정 커넥터를 체결해주고...

순정 배선라인을 따라 깔끔하게 배선정리해주면 끝!!

​

​

​

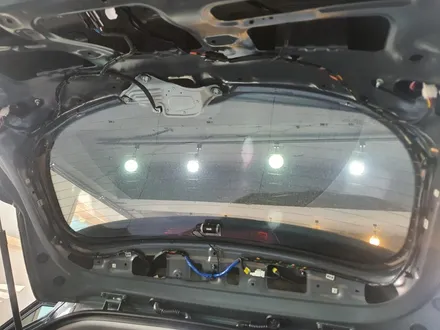

트렁크 내부 작업이 마무리되면 트렁크 상단 트림을

탈거하여 상단에 설치된 배선와이어링 교체와

부속품 장착 및 일반래치 교체작업을 진행합니다.

​

​

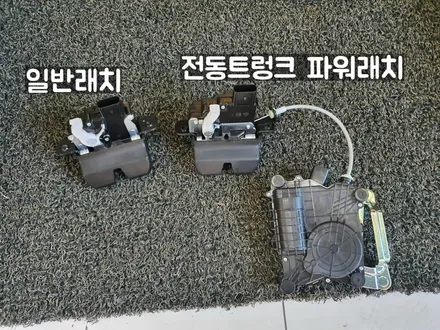

기존에 장착되어 있던 일반래치와 파워트렁크 래치의 모습입니다.

딱 봐도 비교점이 확연하게 차이나는 모습을 보실 수 있으며,

파워트렁크 래치에는 모터가 적용되어 있어

모터의 작동에 의해 트렁크의 잠금 및 잠금해제 역할을 해주기에

전동트렁크 기능이 정상적으로 작동되기 위해서는

필요한 제품 중 하나입니다.

​

​

​

트렁크에 설치된 배선 와이어링을 전동트렁크 커넥터가

적용된 순정 와이어링으로 교체 해주고..

전동트렁크 전용 파워래치로 교체하여 장착하구요~~

​

​

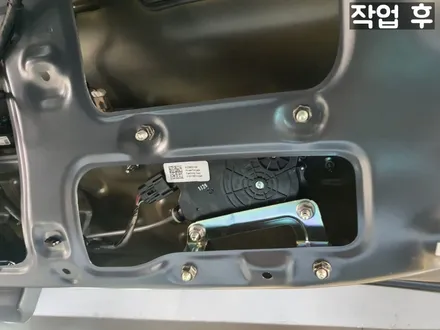

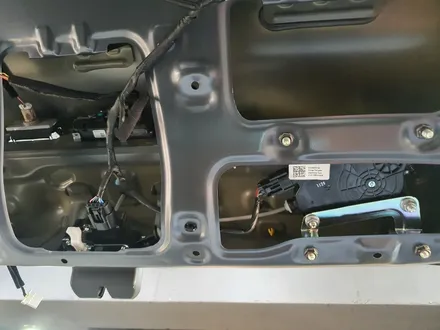

파워래치에 적용된 모터도 순정과 옵션이 적용된 차량과

동일한 위치에 장착해 움직이지 않도록 단단히 고정합니다.

모든 작업은 출고 때 옵션이 적용된 차량과 동일하게

시공되며, 제품이 장착되는 위치 까지...

작업자가 임의적으로 정해서 장착하는 것이 아닌

순정자리에 그대로 시공합니다.

​

​

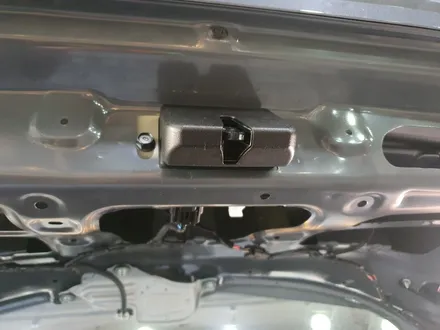

장애물이 감지되었거나 트렁크의 사용 유/무에 따라

경고음을 발생시켜 주는 부저도

순정과 동일한 위치에 설치합니다.

​

​

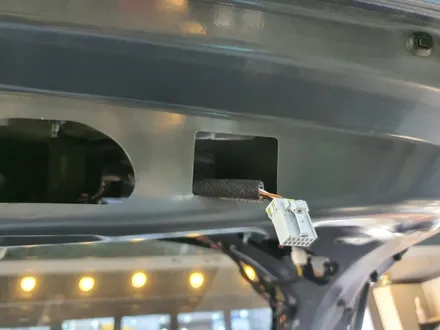

트렁크 스위치 커넥터까지 순정 커넥터를 사용해

순정과 동일하게 설치해주면 배선 작업은 끝..

​

​

​

​

배선작업이 모두 마무리가 되면 트렁크 상단 좌,우측에

안티 핀치 스트립(물체감지센서)를 장착합니다.

​

전동트렁크 작동 중 물체의 끼임이 감지되면 도어 오픈상태로

원상복구 해주어 끼임사고를 방지해주어

전동트렁크를 안전하게 사용하실 수 있게 도와줍니다.

​

​

​

전동트렁크 전용 쇼바로 교체까지 완료한 상태입니다.

쇼바 내부에 모터가 장착되어 있어 모터의 회전력을 사용해

스위치 조작만으로 쉽고 편리하게

트렁크를 열고 닫고를 하실 수 있게 됩니다.

​

모터가 내장된 쇼바 교체와 핀치센서 설치까지

완료되면 탈거의 역순으로 재조립을 진행합니다.

​

​

​

탈거의 역순으로 트렁크 상단 트림을 재조립 하고,

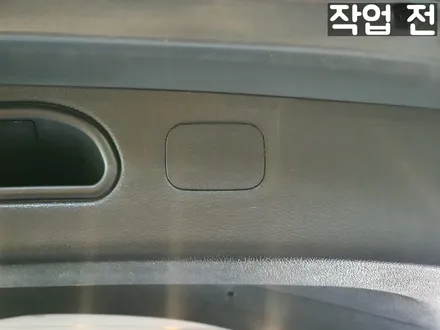

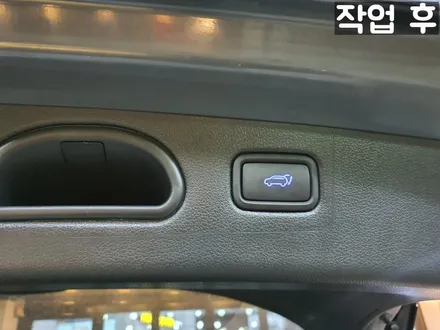

트렁크 스위치 자리를 막고 있는 플라스틱 커버를 탈거하여

순정 트렁크 스위치를 장착합니다.

​

​

실내 크래쉬 패드 스위치도

전동트렁크 스위치가 적용된 풀옵션 스위치로

교체하여 장착이 완료된 모습으로

앞으로는 실내와 실외 할거 없이 언제든지

스위치 조작만으로 편리하게 트렁크를 사용하실 수 있게 됩니다.

​

​

​

​

물리적 작업과 배선작업까지 모두 마치고

코딩작업까지 정상적으로 마치게 되면

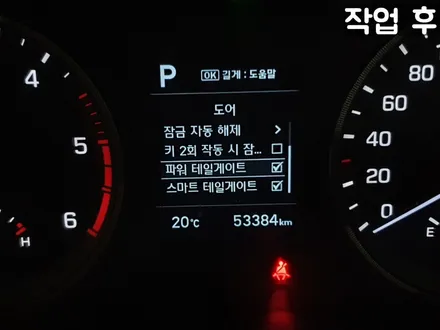

도어 설정메뉴에 파워 테일게이트, 스마트 테일게이트

메뉴가 생성되어 앞으로는 편리하게 사용하실 수 있게됩니다.

​

또 한, 전동트렁크 기능의 사용을 원치 않으실 때에는

메뉴의 체크 유/무에 따라 기능이 on/off 되어

쉽고 간편하게 설정도 가능하십니다.^^

​

이상으로 올뉴 투싼TL 순정 전동트렁크 시공을 마치며

트렁크 사용량이 많은데 불편하고

힘들게 트렁크를 사용하고 계시는 분들께 추천드리며

포스팅을 마치도록 하겠습니다.

​

감사합니다.

​
