안녕하십니까. 대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은

K7프리미어 차량의

순정 어라운드뷰 튜닝입니다.

​

어라운드뷰는 전,후방 그리고 좌,우 사이드미러에 1개씩

총4개의 카메라가 설치되어 차량 주변을 실시간으로

다양한 뷰와 스카이뷰를 통해 실시간으로

영상을 통해 볼수 있어 좁은골목길이나 공간이 협소한 주차장을

이용할 때 주변 사각지대를 쉽게 확인할 수 있어

편리하고 안전하게 차량을 이동 및 주차할 수 있게 도와주는

주차보조기능으로 요즘은 차량들의 차체가 크게 나오지만

일상생활 속에 주차공간은 협소하기에

어라운드뷰 기능은 꼭 필요한 기능으로 추천 드리는 옵션입니다.

​

​

그럼 사진과 함께 K7프리미어 순정 어라운드뷰

시공 포스팅을 시작하겠습니다.

​

순정 어라운드뷰 시공을 위해 입고된 K7프리미어 차량 입니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께 감사의 말씀 전해드립니다.

​

​

라디에이터 그릴에 전방카메라가 적용되어 있지 않은 모습으로

어라운드뷰 옵션이 빠져 있는 차량의 그릴은

모두 이런 모습을 띄고 있어 순정 전방카메라

설치를 하기 위해서는 라디에이터 그릴을

카메라타입의 그릴로 교체하게 됩니다.

​

​

​

​

좌,우측 사이드미러에도 카메라가 존재하지 않은 상태로

기존 사이드미러는 탈거하고

어라운드뷰 카메라가 내장된 사이드미러로

1:1 통으로 교체하여 작업이 진행됩니다.

​

​

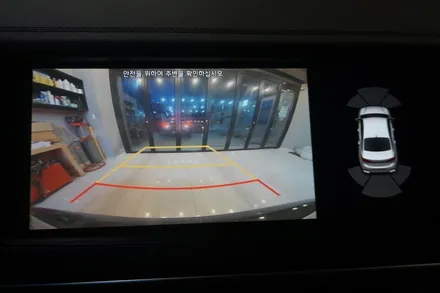

후방영상만 출력되어 보여주는 기존 후방카메라는

보여주는 각도가 좁아 탈거해주고,

어라운드 뷰 전용 광각카메라로

교체하여 장착하게 됩니다.

​

​

기존 제품을 가공하여 카메라를 설치하지 않고

모비스에서 공급받은 순정제품만을 사용해 작업이 진행되어

순정과 동일한 모습을 보여주게 되고,

작업 후 이질감은 찾아 볼 수 없으며.

오작동에 대한 문제도 발생하지 않기에

불량 및 오작동에 대한 걱정은 안하셔도 됩니다!

​

​

​

​

기어콘솔 스위치도 교체가 진행됩니다.

콘솔스위치에 뷰버튼은 존재하지만 후방영상만 볼 수 있게 도와주고

스위치에 led인디게이터도 빠져 있어

어라운드뷰 스위치와는 기능적으로 맞지 않기에

어라운드뷰 전용 뷰 버튼이 적용된 콘솔스위치로 교체합니다.

​

​

​

​

전방범퍼를 탈거해 카메라 타입의 라디에이터 그릴로 교체해주고

순정과 동일하게 전방카메라를 장착해주면..

어라운드뷰 전용 전방카메라 장착완료!!

​

카메라 설치로 인해 전방와이어링도

카메라 커넥터가 포함된 와이어링으로 교체되었으며,

와이어링과 체결되는 차체쪽 순정커넥터에는

순정 핀 삽입 방식을 통해 배선작업을 진행합니다.

​

순정 배선라인을 훼손하지 않고

배선작업을 진행해 순정 배선라인은

살려내고 깔끔하게 작업이 되어

영상이 출력되면 문제없이

깔끔한 영상을 보여주게 됩니다.

​

​

​

​

프론트 작업이 마무리되면 사이드미러 교체 작업과

커넥터 배선작업을 진행합니다.

​

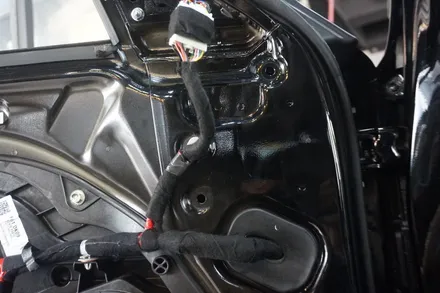

사이드미러 커넥터도 마찬가지로

순정 커넥터에 동축케이블과 순정 핀 삽입 방식을

사용해 커넥터 배선활성화 작업을 진행합니다.

​

​

​

​

순정 배선은 일절 손상을 가하지 않고

순정 커넥터에 핀삽입 방식을 통해 작업이 이루어져

배선단락으로 인한 오작동 및 문제점은 발생하지 않으며,

흡음재 테이프를 사용해 깔끔하고

완벽하게 마감처리 해드려 배선으로 인한

잡음도 발생하지 않습니다.

​

​

​

​

사이드미러 하단부에 카메라가 새롭게 생겨나

미러로 확인하기 힘들었던 부분을 앞으로는

카메라로 통해 편리하게 확인하실 수 있게 됩니다.

​

사이드미러는 위에서도 한번 말씀드렸듯이

카메라가 내장된 미러로 1:1 통으로 교체하여

장착이 되어 이질감 없이 완벽한 모습을 보여주게 됩니다.

​

​

​

전방과 후방 그리고 좌,우 4곳의 카메라 설치와

배선작업까지 마무리 되면

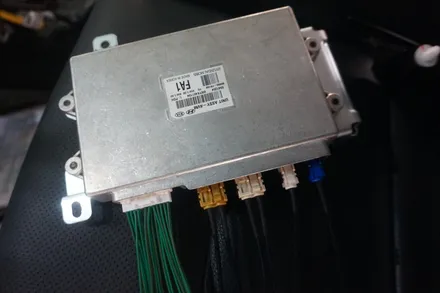

어라운드뷰 유닛 설치 작업을 진행합니다.

​

​

어라운드뷰 유닛은 순정과 동일한 위치에 장착이 되며

장착에 앞서 카메라마다 개별 커넥터로

위치에 맞게 커넥터를 체결해주고

메인커넥터까지 체결해주면 배선작업은 끝나게 되고,

메인 유닛 역시 움직이지 않도록 단단히

고정하여 장착해줍니다.

​

​

​

​

​

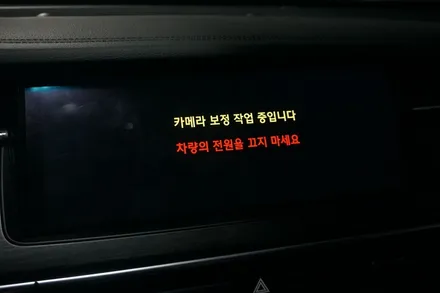

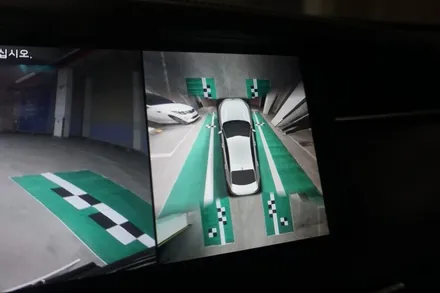

모든 작업이 완료되면 전용 보정판을 이용

어라운드뷰 보정작업을 진행합니다.

​

​

​

모든 카메라가 설치되고 난후 보여지는 첫 화면은

카메라의 화각이 맞지 않고 화면이 겹쳐서

보여주기 때문에 어라운드 뷰 작업 시

카메라 보정작업은 반드시 이루어져야 하는

필수 작업입니다!!

​

​

​

​

전,후방 그리고 좌,우 순서대로

순정메뉴얼을 토대로 카메라 보정작업을 진행해주면

설치 후 나타났던 화면겹치는 부분은 사라지고

반듯한 화면이 나타나게 됩니다.

​

​

​

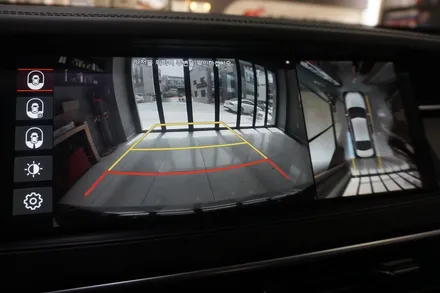

카메라 보정작업이 정상적으로 마무리 되면

각도 및 겹친 부분은 모두 사라지고

어라운드뷰 기능이 정상적으로 작동해

편리하게 사용하실 수 있게 됩니다.

​

​

​

​

​

기어콘솔 스위치에도 버튼에 led인디게이터가 적용된

스위치로 교체되어 어라운드뷰 작동 유,무에 따라

led불빛이 점등되어 차주분께서도 육안으로

쉽게 확인을 하실 수 있으며, 앞으로는 주행 중

버튼 조작 시 전,후방을 모두 보실 수도 있게 됩니다.

​

​

​

​

서라운드뷰 관련된 메뉴도 활성화되어

표시정보 및 어라운드뷰 초기모드 설정까지

차주분께서 원하시는 모드로 설정가능하며,

화면의 밝기와 명암조절도 차주분에 맞게

설정하여 사용하실 수 있게 됩니다.

​

​

​

탑 뷰(스카이뷰), 전,후방 그리고 좌,우 측면까지

주차장이나 좁은 공간에서 차량을 이동하고자 하실 때

보고싶은 뷰를 선택하면 크게 볼 수 있어

안전하고 편리하게 차량이동을 도와주게 됩니다.

​

​

​

이상으로 K7 프리미어 순정 어라운드뷰 튜닝

시공이 모두 완료되었습니다.

​

다양한 뷰를 제공해 주고, 언제 어디서나

편리하고 안전하게 사용할 수 있어

차량 이용 시 편의성을 향상시켜 주기에

모든 분들께 순정 어라운드뷰를 추천드리며

포스팅을 마치겠습니다.

​
