미니쿠퍼 클럽맨 차량입니다!
블랙박스가 오래전부터 고장이났었고 사고가 났는데 덤탱이를 쓰셨다는 차주분..ㅠ
그래서 확실한 장착을 위하여 방문주셨습니다!
#파인뷰#안산블랙박스#안산가성비블랙박스#가성비블랙박스
#보헤미안퍼포먼스#미니쿠퍼블랙박스#lx7000#안산lx7000#고잔동블랙박스
미니쿠퍼 블랙박스
직접 등록하시면 AS는 2년!
블랙박스 장착후 차량점검
블랙박스 장착후 차량 점검 요청해주셔서 스캐너를 꽂아 차량에 이상이 없는지도 확인해드렸어요!
확인 결과 다행히 큰 문제는 없더라구요 :)
이상없는 결과값 차주분께 보여드렸구요!
미니쿠퍼 블랙박스 장착
블랙박스 lx7000 장착 시작해 보겠습니다
기존 블랙박스 제거

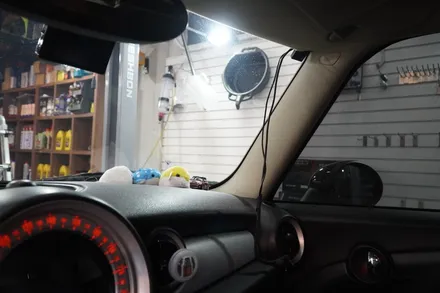

기존에 붙어있던 블랙박스를 먼저 제거합니다
썬팅지에 손상이 갈수도 있기때문에 미열을 주고 조심스럽게 떼어내줍니다!

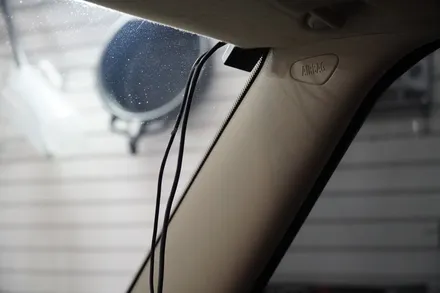

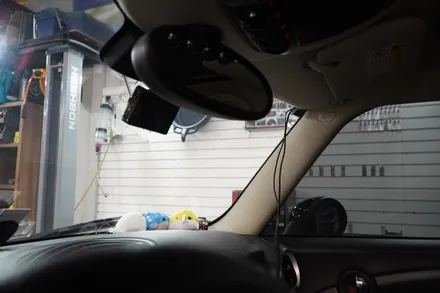

기존 블랙박스 선들도 제거!
후방카메라 또한 조심스럽게 제거해줍니다
남아있는 끈적이들은 타르제거제를 이용하여 깔끔하게 제거!
다시 붙을 면은 탈지까지 깔끔하게!

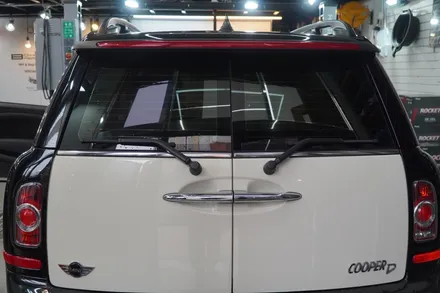

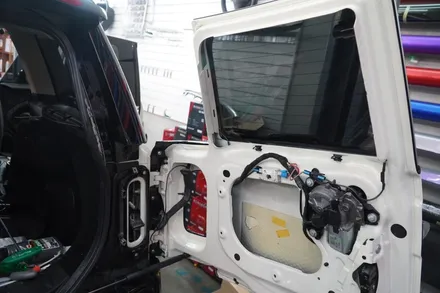

미니쿠퍼 클럽맨 차량은 트렁크가 양쪽으로 열리는 타입이랍니다
이것은 바로.. 작업이 복잡해질 예정이라는겁니다!!!
이유는 아래 사진을 보시면 이해가 가실거에요 :)
후방카메라 배선
블랙박스 후방카메라 배선이 깔끔하게 순정라인을 따라서 설치되려면
많은 부분들을 분해해주어야 합니다

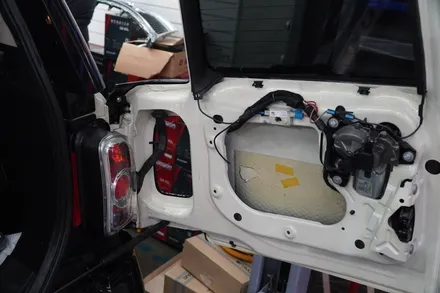

테일램프 탈거, 트렁크 커버 탈거 등 배선을 깔끔하게 장착하기 위한 순서들이죠!
차량 내부에서 배선을 뽑아 이쪽 순정 배선라인에 깔아주어야 합니다!

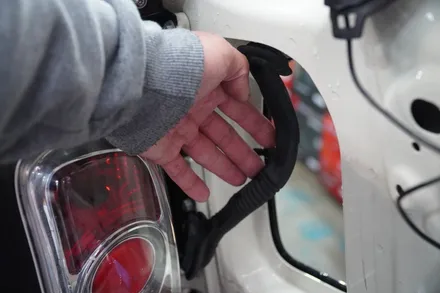

고무 배관으로 통과시켜야 하죠!
귀찮다고 배선을 밖으로 깔아주게 되면 나중에 물이 샐수도 있는 경우가 생긴답니다!
꼼꼼하게 쭉~ 배선을 깔아줍니다.

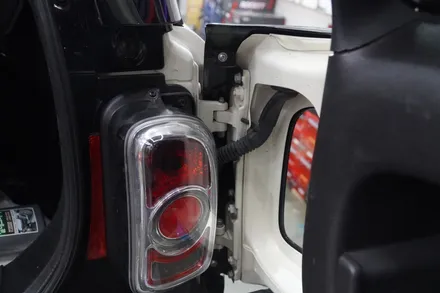

미니쿠퍼 클럽맨 테일램프 탈거
테일램프를 탈거하여야 배선을 통과 시킬수 있기 때문에
탈거후 확인!
원래 있던 후방카메라 배선을 먼저 제거하고!

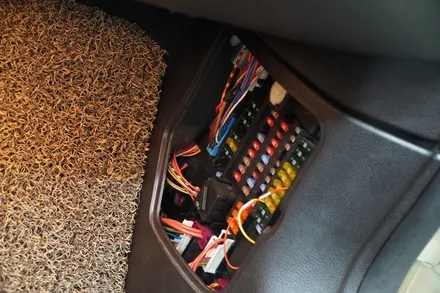

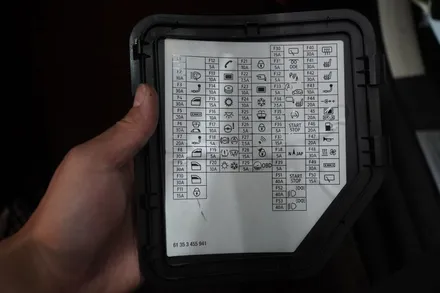

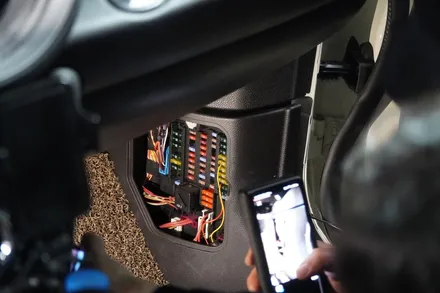

미니쿠퍼 클럽맨 퓨즈박스입니다
원래 설치되어있던 배선을 제거하고!
퓨즈에 배선을 설치해줍니다
주의할점은 퓨즈를 뽑았을때, 전기가 나가고 들어오는 방향이 있겠죠?
퓨즈의 다리가 두개가 있습니다
한쪽다리로는 전기가 들어가고 한쪽다리로는 전기가 나가겠죠?
그렇다면 블랙박스 배선은 전기가 나가는 방향쪽으로 물려줘야 합니다!
퓨즈는 쇼트가 나거나 문제가 생겼을때 전기를 차단시켜주는데
전기가 들어가는 방향으로 블랙박스 배선을 물린다면, 문제가 생겨도 퓨즈가 끊기지 않겠죠!
이런 부분까지 꼼꼼하게 체크해야합니다!
B+, ACC 둘다 이런 방식으로 물려줍니다
테스터기로 어떤 방향으로 전기가 나오는지 체크하고 물려줍니다.
단, B+ 와 ACC 퓨즈를 뽑았을때 같은 방향으로 전기가 나오지 않는 차량들도 많아서
꼭! 두군데 모두 꼼꼼하게 체크해야 합니다
후방카메라를 장착하고 배선을 정리하고 있습니다!
배선을 깔끔하게 정리하고
다시 조립해줍니다
이전보다 좀 더 꼼꼼하게 배선 정리 해드렸구요!

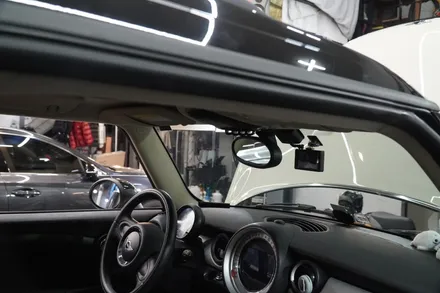

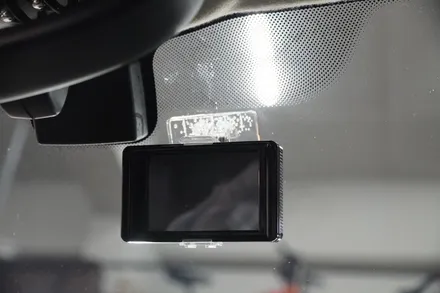

차주분께서 원하시는 위치에 블랙박스를 장착해드리고
작동 테스를 하고

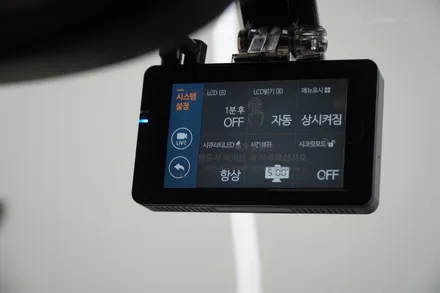

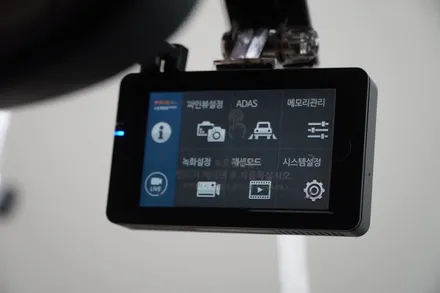

차주분께 간단한 사용 방법 설명해드립니다!
주차모드 진입까지 확인합니다
저전압 차단등 여러가지 기능들이 있지요!
추가로 GPS까지 장착하시면 더 많은 기능들을 사용하실수 있답니다!
블랙박스 전원은
안전한 퓨즈에 연결했습니다
앞쪽도 배선정리후 조립!
마지막으로 차량에 문제가 없는지
진단기를 이용하여 체크!
문제없음을 확인하고
출고합니다 :_)
