안녕하세요. 브랜든입니다.

오늘은 간만에 CIC 카플레이 장착입니다.

JW 컴퍼니 제품은 진짜 좋은게 피드백이 정말 좋은거 같아요.

사장님이 정말 빨리 빨리 답장해 주심.

​

​

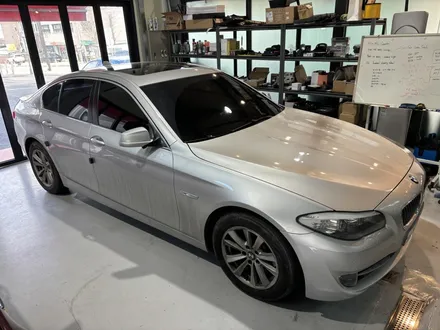

오늘 작업할 차량은 F10 CIC 모델입니다.

NBT EVO ID6(ID5) 이후 모델부터는 카플레이가 프로그래밍으로 활성화가 되는데 CIC는 아무래도 제약이 많죠.

​

​

그래서 CIC 에서도 카플레이가 사용가능하게 해 주는 모듈이 판매되고 있습니다.

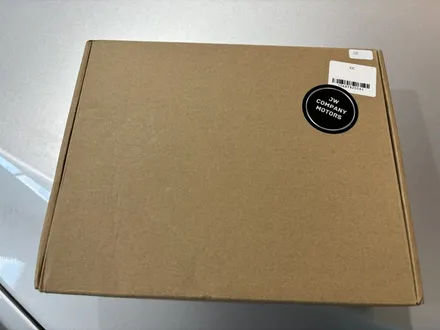

요 제품은 국내에서 유통되는 카플레이 모듈중에서 가장 많이 팔렸다고 해도 과언이 아닌 JW컴퍼니 모듈입니다.

​

​

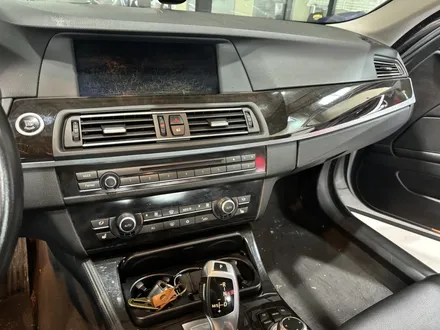

순정 모니터가 많이 기스가 났네요.. ㅠㅠ 화면이 들어오면 잘 안보이긴 합니다만.

F10 부터 요 이슈가 좀 많았죠. 아무래도 디스플레이가 노출 되어 있다 보니 어쩔수 없는거 같습니다.

​

​

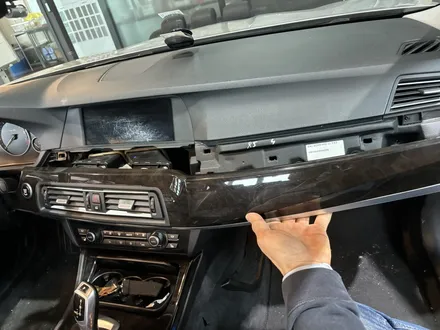

자 그럼 탈거 시작. 먼저 우드 트림 탈거를 해 줍시다.

우드 트림 탈거시 요령은 조수석 끝에서 부터 살짝씩 빼내면서 운전석쪽으로 오시면 됩니다.

그리고 시동버튼 케이블이랑, 가운데 버튼 케이블을 빼내 주시면 쉽게 탈거 됩니다.

​

​

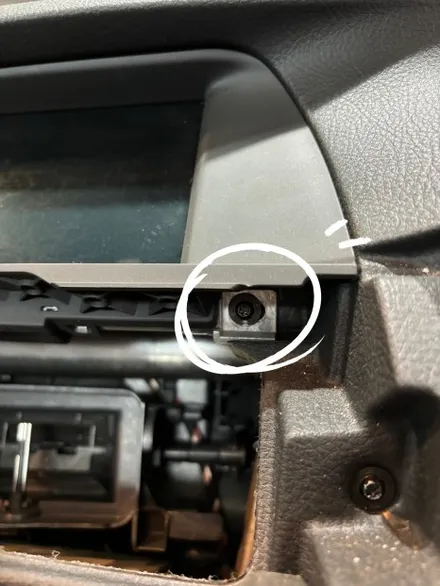

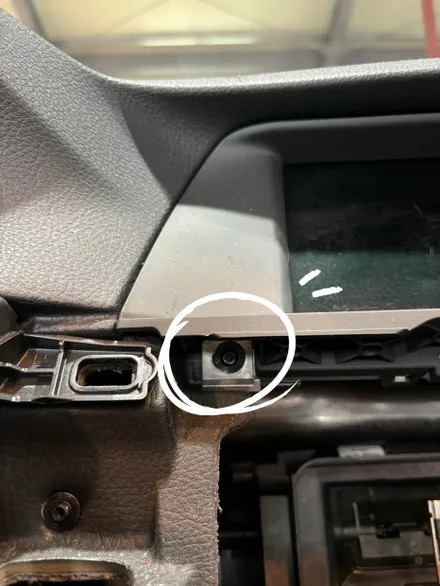

그리고 디스플레이 하단에 두개의 나사만 풀러주면 디스플레이가 탈거 됩니다.

​

​

디스플레이는 그냥 살짝 아래로 내려 주면서 빼내면 됩니다.

모니터 전원선과 LVDS 케이블을 빼내주세요. 그럼 탈거 완료.

​

​

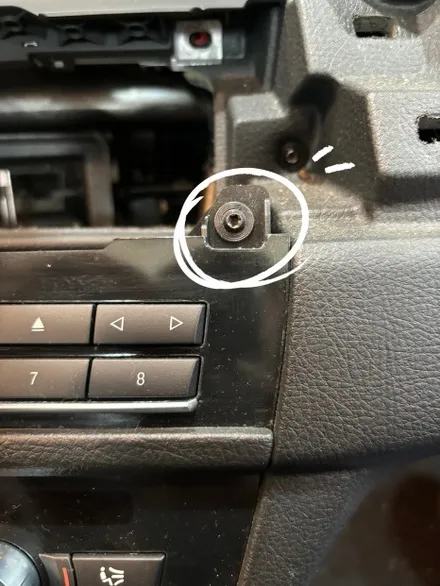

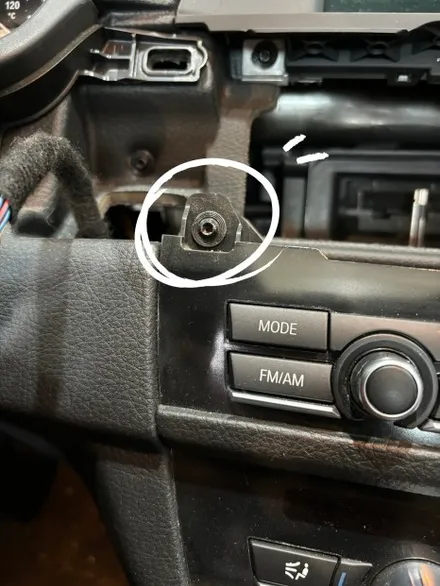

센터 패널 탈거를 위해 상단에 나사 두개를 풀러 줍니다.

센터 패널은 양옆을 공략해서 떼어내 줍시다.

그럼 공조기랑, 오디오 패널 연결된 케이블만 탈거해 주면 됩니다.

​

​

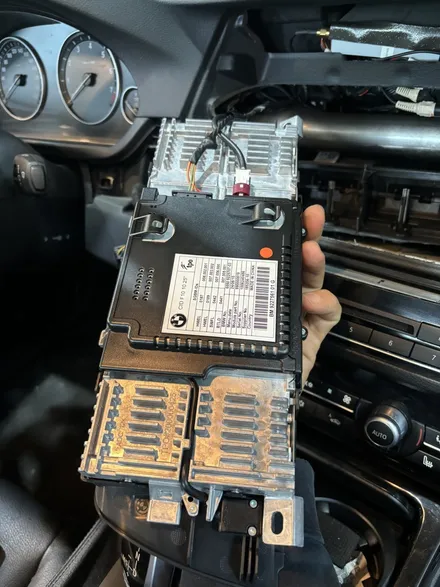

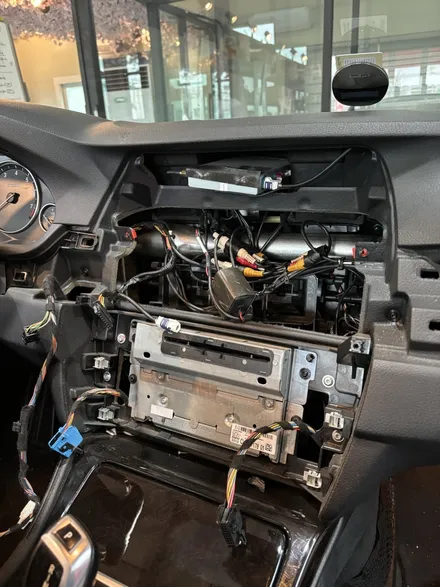

흠.. 이거 역시... ㅠㅠ 하아.. 셋탑 박스가 들어 있군요...

싹다 탈거 해야 합니다. ㅠㅠ 아아아아아아악!!!!

​

​

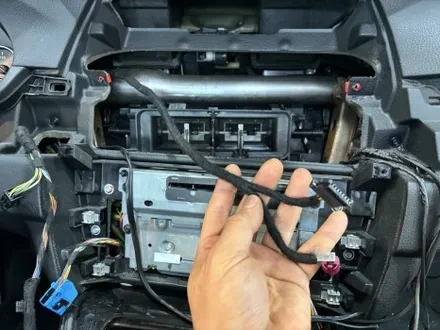

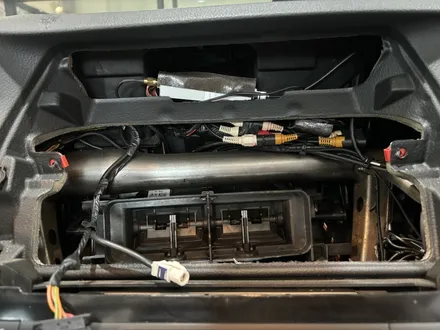

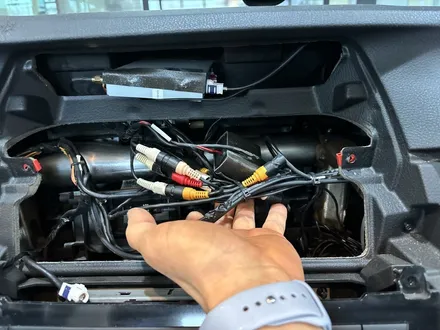

정리라도 좀 ㅠㅠ 예쁘게 해 두지.. 엉망진창 입니다. 배선을 그냥 쑤셔 넣어 놨어요...

​

​

이 상태로 살짝 멘붕이 왔습니다. 일단 고객님께 고지 하고, 전부 탈거 하기로 했습니다.

이런 상태라면 아마도 제대로 동작 하지 않을꺼에요..

실제로 고객님이 후방카메라가 작동 하지 않았다고 하더라구요. 후방 카메라 모듈인데 말이죠..

​

​

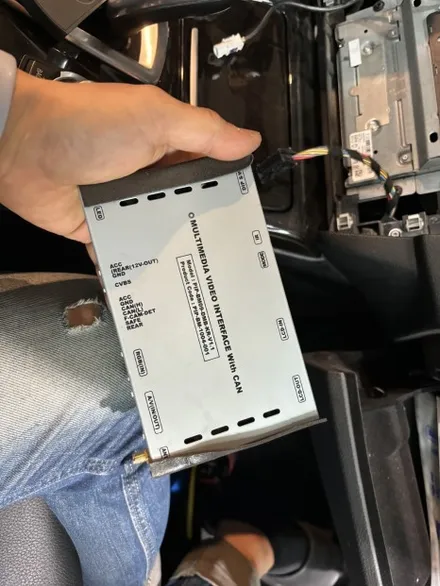

장착되어 있던 인터페이스. 요게 제일 많죠. 망가진 녀석은 탈거해서 버립시다.

그냥 선만 잘라낼 순 없고, 배선을 모두 탈거 하고 순정상태로 원복 하기로 했습니다.

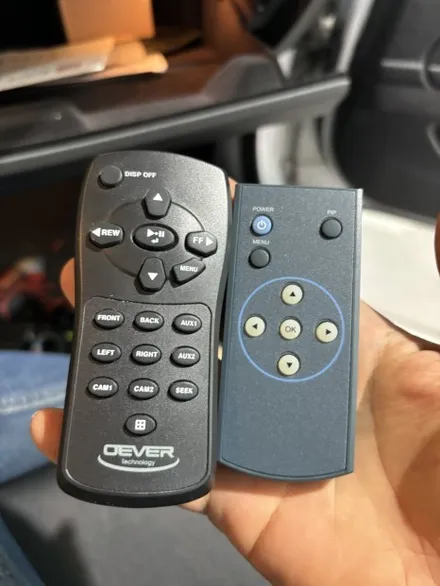

고객님께서 안그래도 조수석에 리모콘이 있었던게 뭔가 했었다고..

조수석에 리모콘도 있네요. 아무래도 DMB 까지 되는 모델인것 같아요.

​

​

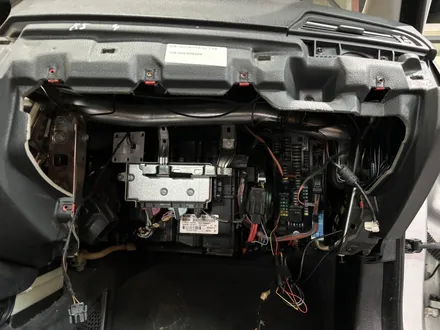

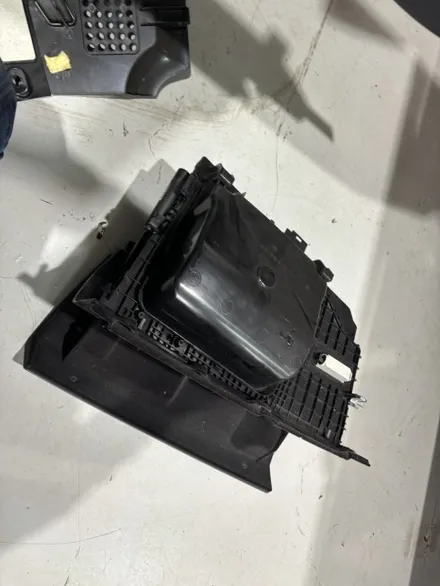

배선 탈거와, 새로운 배선 장착을 위해서, 조수석 글로브박스를 탈거 했습니다.

글로브박스 하단 커버 떼어내고, 글로브박스 안에 있는 나사 몇개 풀어주면 금방 탈거됩니다.

​

​

조수석 글로브박스 안에 배선 상황이 심상치 않군요.. ㅠㅠ 엉망이에요.. 하아..

다 탈거 하고, 정리 합시다.

​

​

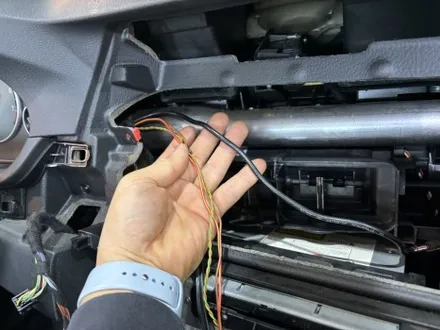

Can 배선을 까서 연결해 놨던거 ㅠㅠ 다 탈거 하고 순정 배선을 잘 정리 해 줍시다.

테사 테이프로 잘 마감해 주세요. 순정보다 더 깔끔. ㅋㅋㅋ

​

​

배선지옥.. 블랙박스도 센터콘솔 시거잭에 연결해 놨어요.. ㅠㅠ 울고 싶다.

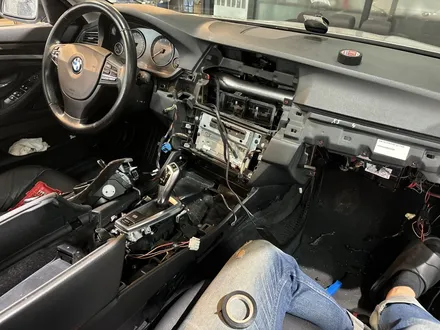

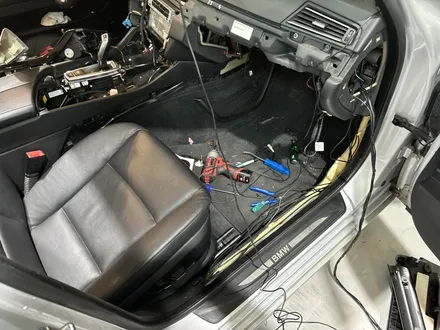

결국 센터 콘솔까지 모두 탈거 해서 배선 정리 해 줍시다.

AUX 배선 까서 연결 된건 덤..

​

​

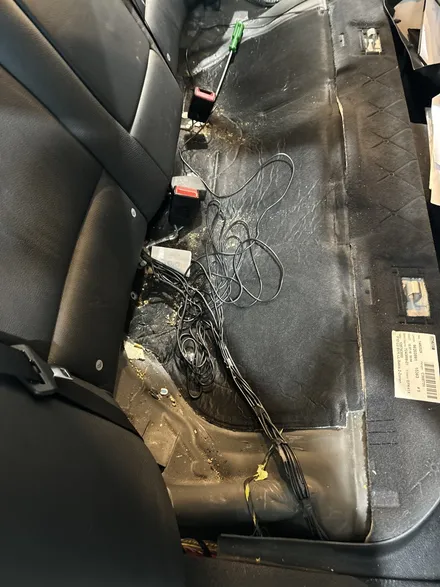

ㅋㅋㅋㅋㅋ 엉망진창인 배선 정리.. 그냥 뒷 시트 하단에 널부려 놨네요. 배선 정리 좀 해주지..

테이프 마감 까진 아니어도 어느 정도 정리만이라도 해 뒀으면 얼마나 좋습니까?

근데 이상하네. 후방카메라 배선이 이렇게 까지 많을리가 없는데... 흠?

​

​

아무래도 이상합니다. 배선이 너무 많아요. 그리고, 양쪽 사이드미러쪽으로 배선이 연결된것도 있고..?

응? 뭐지 잘못 건들인거 같은데? 사이드 미러를 보니 하단에 카메라가 달려 있습니다.

아무래도 이거 4CH 블랙박스 였다가 다른 제품으로 바꾸면서 배선을 탈거 안하고 그냥 둔거 같습니다.

사이드 미러쪽 배선도 도어 커넥터를 부수고 배선을 넣어 놨습니다. ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ ㅜ_ㅜ 울고싶다.

근데 이거 왜 작동도 안하는데.. 전원이 들어오지?

​

​

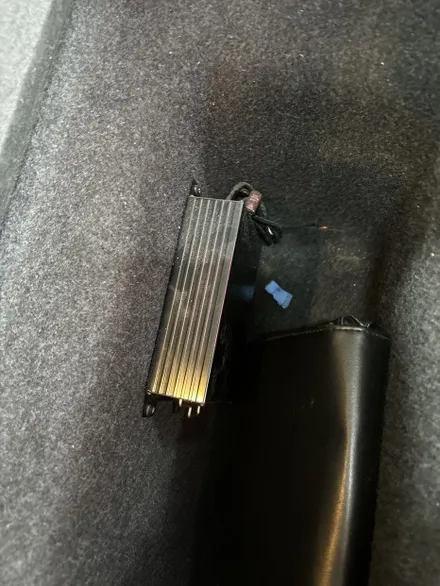

트렁크에 요상한 물건이 있습니다. 이게 뭐지? 처음보는 물건이 달려 있군요.

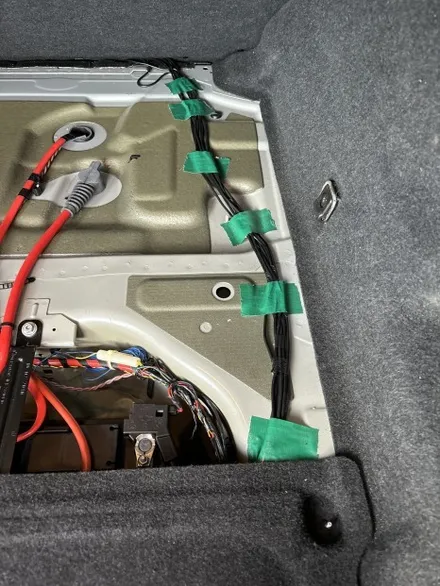

배선을 ㅋㅋㅋㅋㅋㅋㅋㅋㅋ 청테이프로 ㅋㅋㅋㅋㅋㅋㅋㅋㅋ 미친 ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ

아 놔 이걸 장착 했다고 해야 할지 그냥 전차주 혼자 달았을것 같진 않은데 말이죠..

​

​

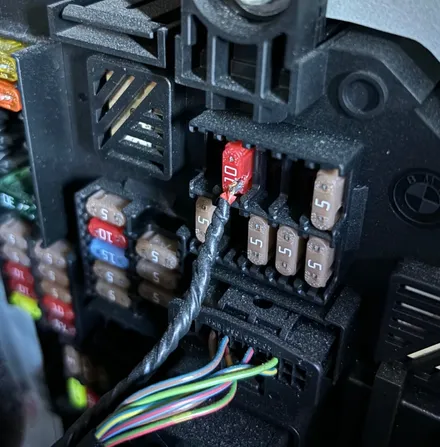

전원을.. ㅋㅋㅋㅋㅋ 아 놔 진짜 ㅋㅋㅋㅋㅋㅋㅋㅋ 휴즈박스에 납땜을 해 놨어요. ㅋㅋㅋㅋㅋㅋㅋ

게다가 이거 전원이 그대로 살아 있네요. 제품이 살아 있어.. ㅋㅋㅋㅋㅋㅋㅋㅋ 와 미친 ㅋㅋㅋㅋㅋㅋㅋㅋ

​

​

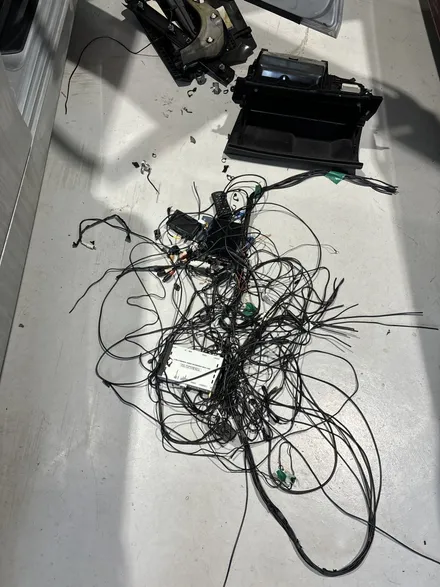

배선이 진짜 어마어마 하게 나왔네요.. ㅠㅠ 작업 완료후 사진이 없어요..

이거 하다가 진이 다 빠졌어요. ㅋㅋㅋ 암튼 잘 장착해서 작동 잘되는거 확인하고 출고 해 드렸습니다.

​
