QM6 조수석 원터치 오토 개별윈도우 릴레이 시공 DIY 자료 소개 - 도원텍 원터치릴레이 설치 문짝탈거 방법 공유 / 서울 양천, 강서, 목동

​

​

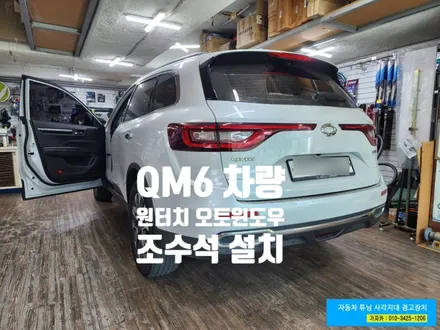

조수석 윈도우 원터치 릴레이 설치를 위해

조석석 윈도우 스위치 및 자동차 문짝을 탈거 해야 합니다.

​

탈거 방법은 아래에 정리를 해 두었습니다.

​

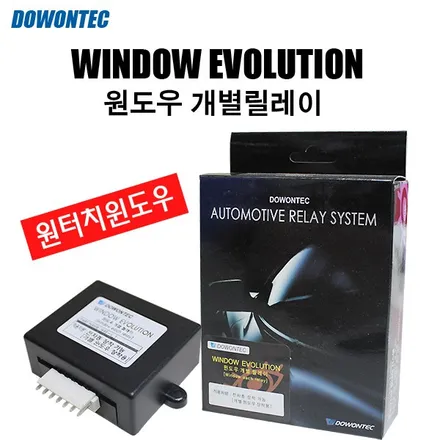

도원텍 - 오토 개별윈도우 릴레이 설치 하기

​

QM6 조수석 윈도우 스위치 동작 배선도

이걸 보시고 이해가 되시는 분들만 DIY 작업을 하실 수 있습니다.

배선도 이해가 되지 않는다면 "자동차 튜닝 전문 용품점"으로 방문하시길 권해 드립니다.

​

차량측 배선 색상 입니다.

회색 : 윈도우 내려가는 배선 (DOWN)

주황색 : 윈도우 올라가는 배선 (UP)

빨강색 : IG1 (전원선)

접지 : 차량 실내로... 차체에 접지 할것

​

​

직접 시공이 어렵다면 저희 가자카로 예약후 방문해 주세요.

가자카 : 010-3425-120

위치 : 서울시 양천구 신월동 512-8번지 1층 / 6차선 대로변 위치 / 주차 가능

​

기억상으로는 총 5개 별 볼트가 있는 것으로 기억이 됩니다.

중요한것은 그냥 보아서 보이지 않는 숨어 있는 볼트가 존재 합니다.

윈도우 스위치를 탈거 하면 안쪽에 하나 있어요.. 조심 하세요..

스위치 탈거는 손잡이쪽 말고 스위치 쪽을 들어 올리면 쉽게 빠집니다.(볼트는 풀어셔야 하겠죠. ^^)

QM6 차량측 배선 은 아래와 같습니다.

회색 : 윈도우 다운

주황색 : 윈도우 업

빨강색 : IG1 (전원선)

접지 : 차량 실내로... 배선 연결

​

창문을 올리고 내리는 배선을 먼저 찾아서 절단을 합니다.

​

차량 회색선 창문 올라가는 선 - 절단

스위치 쪽으로 "도원텍 윈도우 릴레이 백색선 연결"

반대 쪽으로 "도원텍 윈도우 릴레이 주황색선 연결"

​

차량 주황색선 창문 올라가는 선 - 절단

스위치 쪽으로 "도원텍 윈도우 릴레이 황색선 연결"

반대 쪽으로 "도원텍 윈도우 릴레이 갈색선 연결"

​

차량의 적색 전원선에는 "도원텍 윈도우 릴레이의 적색선과 청색선을 합봉하여 같이 연결"

​

접지는 도원텍 릴레이 검정색을 차량의 실내로 배선을 연장하여 접지 합니다.

​

​

이제 차량 시동을 걸고 스위치로 한번만 당기면 창문이 쭉~~ 한번에 올라가고

스위치를 아래로 한번만 누르면 쭉~~ 내려 갑니다.

​

​
