안녕하세요.

오늘은 DIY 작업시 작업방법에 대해서 문의가 많은

스타리아 조수석 원터치 개별 윈도우 릴레이 시공 방법에 대해서 소개 합니다.

​

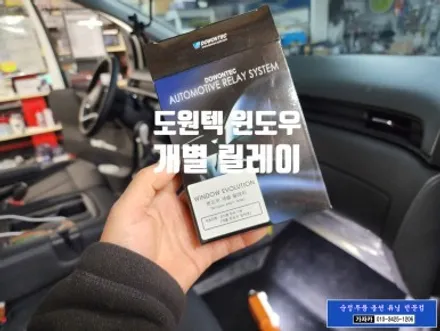

시공 제품 : 도원텍 윈도우 개별 릴레이

도원텍 개별 원도우 릴레이 diy 원터치원도우 오토윈도우 에볼루션 오토업 오토다운 : 가자카 (naver.com)

​

부품이 준비가 되었다면 아래 내용 그대로 무작정 따라 하시면

어느 순간 자동차 튜닝이 마무리 되어 있을 겄입니다. ^^

​

가자카 :

서울시 양천구 신월동 512-8번지 1층 / 스타리아 순정부품 튜닝 전문점

​

먼저 조수석 문찍을 탈거 하고 나면 아래와 같이 윈도우 스위치 쪽 배선이 보입니다.

차량 의 색상을 보시고 아래 내용 그대로 따라해 보세요..

​

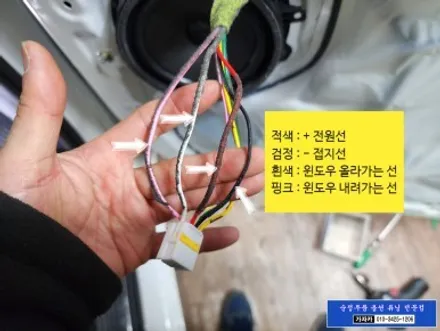

스타리아 조수석 윈도우 모듈(스위치) 배선 색상 내용 소개

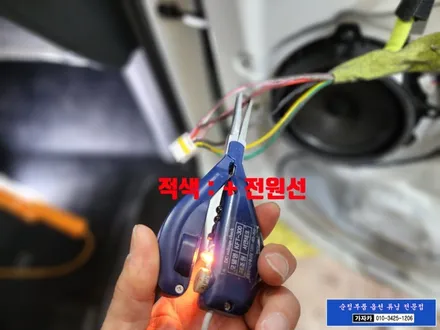

적색 : + 전원선

검정 : - 접지선

흰색 : 윈도우 올라가는 선

핑크 : 윈도우 내려가는 선

​

전체 작업 내용 간략하게 소개 부터 하겠습니다.

​

1. 차량의 적색 전원선에 본품(개별윈도우 릴레이) 적색 선과 청색선을 같이 한곳에 연결

2. 차량의 검정색 선에 본품의 검정색선 연결

3. 차량의 흰색 선 절단 - 커넥터 스위치잭 쪽으로 본품의 황색선 연결 / 반대 방향으로 본품의 갈색선을 연결

4. 차량의 핑크색 선 절단 - 커넥터 스위치잭 쪽으로 본품의 백색선 연결 / 반대 방향으로 본품의 주황색선을 연결

​

마지막으로 본품 모듈 뒷면에 작은 구멍에 다이얼이 있는데 이것을 오른쪽 시계방향으로 조금만 돌리고 커넥터 연결을 하고 마무리 합니다.

​

​

​

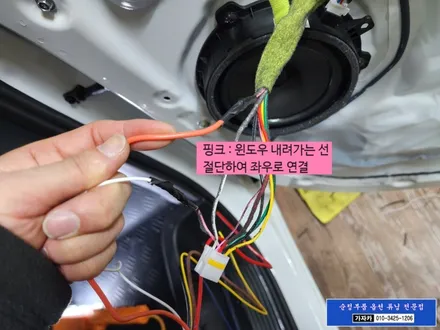

4. 차량의 핑크색 선 절단 - 커넥터 스위치잭 쪽으로 본품의 백색선 연결 / 반대 방향으로 본품의 주황색선을 연결

​

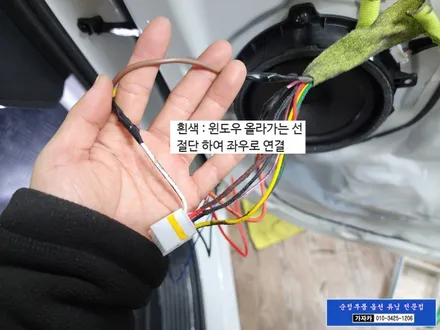

3. 차량의 흰색 선 절단 - 커넥터 스위치잭 쪽으로 본품의 황색선 연결 / 반대 방향으로 본품의 갈색선을 연결

​

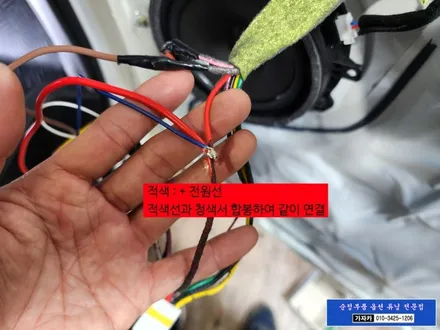

1. 차량의 적색 전원선에 본품(개별윈도우 릴레이) 적색 선과 청색선을 같이 한곳에 연결

​

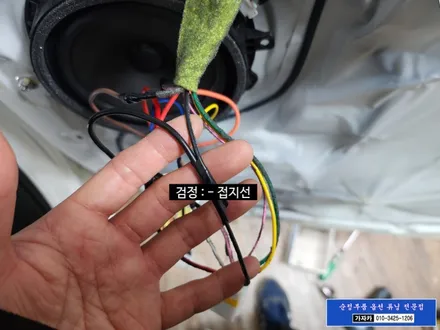

2. 차량의 검정색 선에 본품의 검정색선 연결

​

​

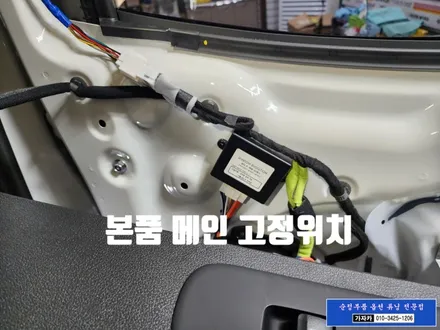

도원텍 개별 윈도우 릴레이 고정 위치..

양면테입을 사용하셔서 간편하게 부착 하고 조수석 문짝 탈거 역순으로 조립하세요.

​

가자카 쇼핑몰에서 제품만 구매 가능합니다.

장착에 대해서 어려우시면 저희 가자카로 방문하시면 설치 작업도 가능합니다.

​
