오늘 소개 해 드릴 차량은

더 뉴 투싼TL 차량입니다.

​

주차장에서나 공간이 협소한 자리에서

차량을 주차할 때나 주행할때 차량 전체를

360도 사각지대 없이 편리하게 볼 수 있어

안전하게 차량을 이동시킬 수 있게 도와주는

어라운드뷰 !!

​

그리고 주행 중 미러로 확인하기 힘든 사각지대에서 접근하는 차량을

감지해 안전하게 차선변경을 할 수 있게 도와주고,

주차장에서 후진 시 다른 차량으로 인해 육안으로

확인이 불가능한 지역을 레이더센서가 감지해

후진 시 사고까지 방지할 수 있게 해주는

후측방 충돌 경보 시스템 (BSD) 까지

​

편리함과 안전을 책임져 주는

오늘의 순정 옵션 튜닝을 사진과 함께

포스팅 하도록 하겠습니다.

​

더 뉴 투싼TL 차량이 입고되었습니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께 감사의 말씀 전해드리며,

작업을 시작하겠습니다 ~~

​

​

전방카메라가 없는 라디에이터 그릴의 모습입니다.

카메라 설치를 위해 그릴은 교체하게 됩니다.

기존 그릴을 가공해서 장착하지 않고

순정 카메라 타입의 그릴로 교체하여

순정과 동일하게 작업이 진행됩니다.

​

​

사이드미러 역시 하단에 카메라가 없는 상태이며,

같이 작업이 진행 되는 후측방 led경고등 역시

적용되어 있지 않은 사이드미러 유리의 모습으로

어라운드뷰와 후측방 led경고등이 적용된

사이드미러로 교체하게 됩니다.

​

​

후방영상만 보여지는 모습으로

보여지는 각도가 좁기에 후방카메라 역시

광각카메라로 교체하게 됩니다.

​

​

콘솔 스위치는 예전에 작업을 한번 하시면서

풀옵션 스위치로 교체가 되어 있기에 바뀌지 않고

후측방(BSD) 기능을 on/off 할 수 있는

크래쉬 패드 스위치만 교체하게 됩니다.

​

​

​

그럼 바로 어라운드뷰 작업부터~~

​

전방카메라 설치를 위해 프론트범퍼를 탈거하고

라디에이터 그릴까지 교체해주면

전방카메라가 장착될 공간이 마련되어

순정과 동일하게 카메라를 장착해주고

카메라 커넥터 까지 순정라인을 따라

깔끔하게 정리해줍니다.

​

​

전방카메라 장착이 완료되면 탈거의 역순으로

프론트범퍼를 재조립 해주면

끝 !!!!

​

단차없고 이질감 전혀 없이

순정과 동일한 모습으로 완벽하게

카메라가 장착된 모습입니다.

​

​

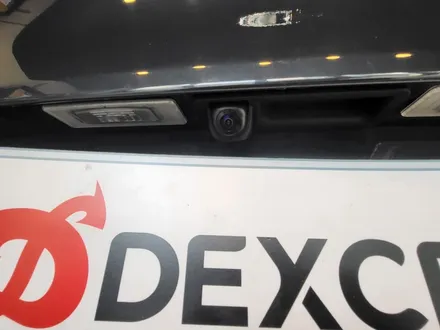

후방카메라 역시 기존 카메라를 탈거해

광각카메라로 교체하여 장착 되었구요^^

​

​

사이드미러도 동일하게...

미러 하단에 카메라가 내장된 사이드미러로

장착이 완료되었습니다.

​

앞서 말씀 드렸듯이 미러를 통으로 교체하여

작업이 진행됩니다.

​

사이드미러 교체가 마무리되면

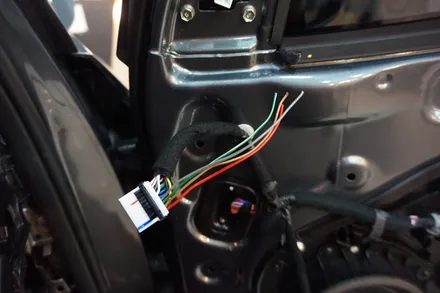

순정 커넥터와 주름관커넥터에 추가적인 배선 작업을 진행합니다.

배선작업은 순정커넥터의 훼손없이 순정핀 삽입을 통해

작업이 진행되며, 마무리 역시 흡음재를 통해

순정과 동일하게 마감처리 해줍니다.

​

​

모든 카메라 설치 작업이 마무리되면

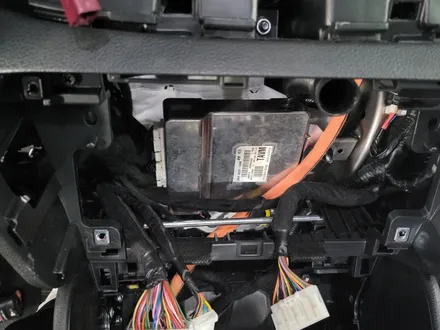

어라운드뷰 유닛에 체결되는 순정 커넥터

배선작업을 진행해 커넥터를 생성해주고,

옵션이 적용되어 출고된 차량과 동일한 위치에

유닛을 장착해주면 완성!!

​

흡음재를 이용해 배선을 깔끔하게 마감처리하여

배선을 정리해주면 배선 작업은 끄으읕~~

​

실내 역시 탈거의 역순으로 재조립 해주면

어라운드뷰 작업은 거의 마무리~~

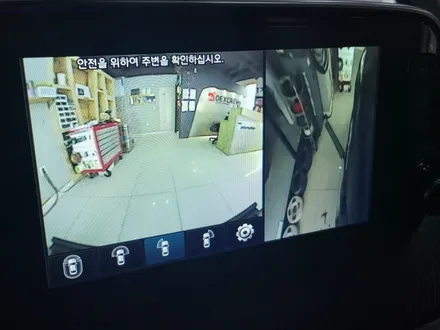

전,후방, 그리고 좌,우 사이드까지

4개의 카메라가 모두 정상적으로

나오는지 테스트를 마치면

다음 작업을 진행합니다.

​

​

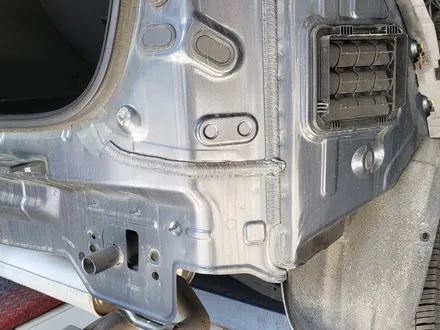

후측방 레이더센서 모듈 장착과 와이어링 배선 교체를 위해

리어범퍼를 탈거하여 후측방 커넥터가 포함된

와이어링으로 교체해주고요

​

​

순정과 동일하게 좌,우측에 레이더센서를 장착하고

순정 커넥터 배선도 순정라인을 따라

깔끔하게 정리해줍니다.

​

센서의 수직과 수평을 맞추어 정확하게 장착해주고

움직이지 않도록 단단히 고정해 주어야

추후 오작동이 발생하지 않게 됩니다.

​

좌,우측 1개씩 후측방 레이더센서가 장착되었고

순정 커넥터 배선 역시 순정라인을 따라

깔끔하게 정리되어 순정과 완벽하게 동일한 모습을 보여주게 됩니다.

​

마지막으로 범퍼에 장착된 와이어링과 모듈의 커넥터끼리

체결해주고 탈거의 역순으로 리어범퍼를

재장착해주면 물리적 작업은 끝 !!

​

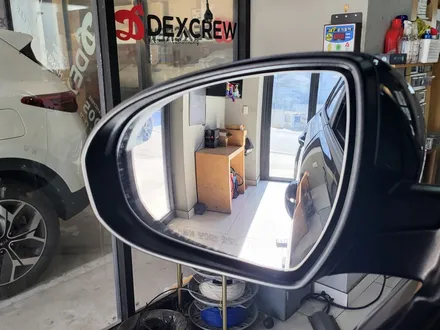

사이드미러 유리 역시 후측방 led경고등이 적용된

미러로 교체가 되었습니다.

​

​

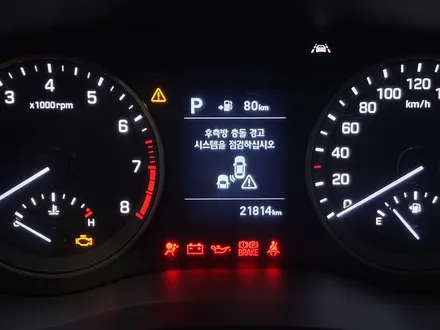

계기판에 후측방과 관련된 경고등이 발생하면

작업은 완벽하게 이루어졌기에

전용진단기를 이용해 보정 작업 및 코딩작업을 진행해주면

경고등은 사라지고 후측방(BSD) 기능만

정상적으로 작동되어 사용하실 수 있게 됩니다.

​

​

​

후측방(BSD) 기능을 on/off 할 수 있는 스위치가 적용된

크래쉬 패드 스위치로 교체가 되어 차주분께서

원하고자 하실 때 편리하게 작동하실 수 있게 되구요^^

​

스위치 작동에 따라 스위치에도 led불빛이 on/off 되게 됩니다.

​

​

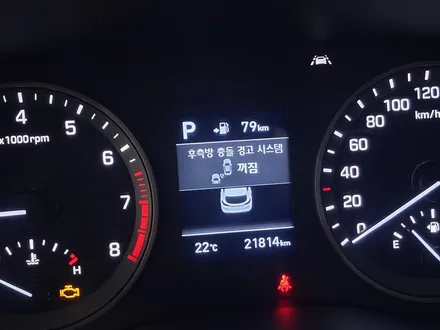

스위치 on/off 작동에 따라 계기판에

후측방 충돌 경고 시스템 꺼짐/켜짐 문구가 나타나

쉽게 확인도 가능합니다 ^^

​

​

차량 설정 메뉴에도 후측방과 관련된 메뉴가

활성화되어 옵션을 적용하고 출고된 차량과

동일하게 운전자 보조 메뉴가 생성되어

앞으로는 후방 안전에 큰 도움이 될거 같습니다.

​

​

미러 유리에 led경고등이 생성되어 평상시에는 경고등이 미점등 상태였다

차량이 접근하면 경고등이 발생하게 되고, 경고등이 발생된 부분으로

방향지시등을 작동하게 되면 경고음까지 작동되어

운전자에게 차량이 가까이 접근하였다고 알려주어

차선 변경 시 안전하게 변경할 수 있게 해주어

사고를 미연에 방지할 수 있게 도와줍니다.

​

​

이것으로 후측방 (BSD) 작업을 마치고

어라운드뷰 보정작업을 진행합니다.

​

전용 보정판을 이용해 어라운드뷰 보정 작업을 진행합니다.

새롭게 생성된 카메라로 인해 라인이 일직선으로 나타나지 않고

겹치고 깨지게 나타나기에 보정작업은

선택이 아닌 필수 작업으로 반드시 해주어야 하는 작업입니다^^

​

​

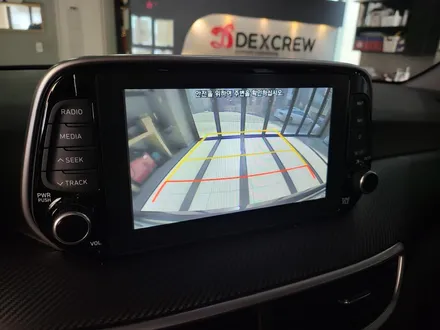

보정작업 하기 전 영상화면 입니다.

라인이 일직선으로 나타나지 않고 삐뚤게 보이고

화면이 겹쳐서 나타나는 모습으로

보정 작업을 진행해 완료되면 라인이 고르게 나타나게 됩니다.

​

​

전용진단기를 이용해 메뉴얼대로 전,후방 좌,우 순차적으로

카메라 보정작업을 진행하여 결과값을 저장해주면

카메라 보정 작업은 완료가 됩니다^^

​

​

카메라 보정 작업이 정상적으로 완료되면

화면이 겹쳐보이고 삐뚤어져 보이던 부분은 모두 사라지고

라인이 일직선으로 틀어진곳 없이 나타나구요^^

​

​

기존에 장착되어 있던 스위치는 작동이 불가능 하였지만

모든 작업이 완료되어 스위치가 정상적으로 작동되어

스위치에 led불빛도 표시되어

어라운드뷰 작동 유/무에 따라 led불빛이 on/off 되어

운전자분께서 쉽게 확인도 가능합니다.

​

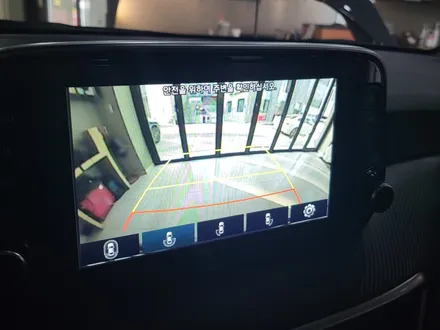

주행 중 스위치를 조작하게 되면 전.후방 영상을 송출해주어

저속주행 시 전,후방 확인을 할 수 있게 됩니다.

​

​

전방과 후방의 초기 뷰 모드 역시 순정과 동일하게 활성화되어

초기화면을 차주분께서 보고자 하는 모드로

선택하실 수 있어 초기화면을 선택해주면

보다 편리하고 빠르게 원하는 부분을 보실 수 있게 됩니다.

​

​

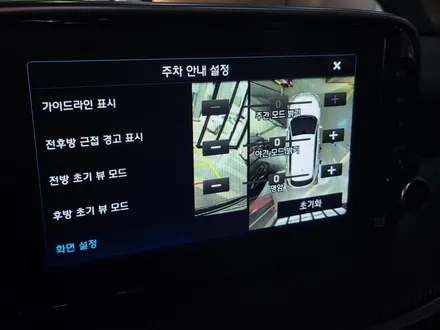

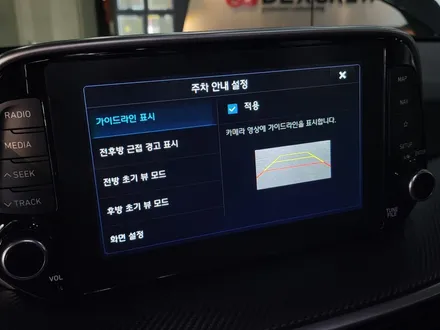

가인드라인 표시 그리고 전후방 근접 경고 표시,

화면 설정까지 설정할 수 있어

주,야간에 따라 모드의 밝기 조절까지 가능!!

​

​

마지막으로 모든 화면과 모드가 정상적으로 작동되는지

테스트 확인까지 마치면

더 뉴 투싼TL 어라운드뷰, 후측방 충돌 경고(BSD) 튜닝을

마치며 포스팅을 마치겠습니다.

​
