오늘 소개 해 드릴 작업은..

싼타페TM 차량의 순정 후측방 경보시스템(BSD)

장착 작업입니다.

​

후측방 경보시스템은 차량의 후면 좌,우 측면에

레이더 센서를 장착하여 주행 중, 혹은 주차장에서

후진으로 차량을 출고하실 때 사각지대로 인해

확인이 불가능한 부분을 센서가 감지하여 계기판에 표시와

경고음을 발생하여 운전자에게 알려주어 다른차량과의 충돌을

방지해 주는 주행보조 기능입니다.

​

후측방 경보시스템 작업을 진행하게 되면

▲후진 시 측방에서 접근 하는 차량에 대한 경고를 제공하는 RCCW

▲후진 시 후측방에서 접근 하는 차량이 감지되면 브레이크를 구동해주는 RCCA

▲주행 중 차선 이탈 시 사각지대 차량에 대한 회피 구동인 BCA-R

기능이 추가 작업 없이

활성화되어 사용이 가능하십니다.

​

그럼 사진과 함께 포스팅을 시작하겠습니다.

​

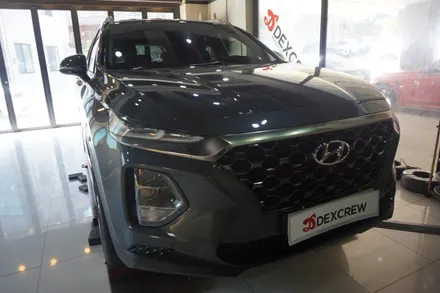

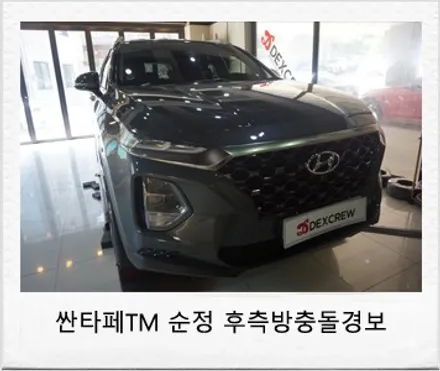

싼타페TM 차량이 입고되었습니다.

저희 덱스크루 대전서구점을 믿고 방문해 주신

고객님께 다시 한번 감사의 말씀 전해드리며

작업을 시작하겠습니다.

​

​

​

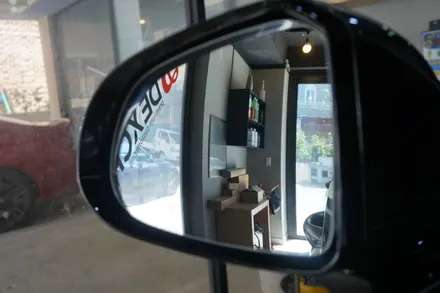

작업 전 사이드미러의 모습입니다.

후측방(BSD) 옵션이 빠진 차량으로 미러에 led경고등 스팟이 없고

일반 유리가 적용되어 있는 모습입니다.

​

​

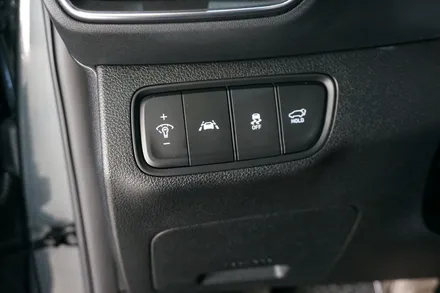

크래시패드 스위치 역시 후측방 기능을

ON/OFF 할 수 있는 스위치가 없는 상태로

후측방 (BSD) 기능 스위치가 적용된

크래시패드 스위치로 교체하여 작업이 진행됩니다.

​

​

​

​

후측방 경보 시스템 (BSD) 레이더 센서 장착을 위해

리어범퍼를 탈거합니다.

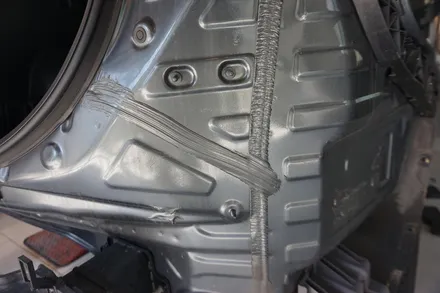

레이더센서가 장착될 위치는 옵션이 없는 차량이라도

순정자리는 적용이 되어 있어 옵션을 적용하고

출고 된 차량과 동일하게 설치합니다.

​

작업자가 임의적으로 위치를 선정해

차량의 손상을 최소화하여 장착되기에

오작동 및 제품 탈락에 대한 걱정은 안하셔도 됩니다.

​

​

​

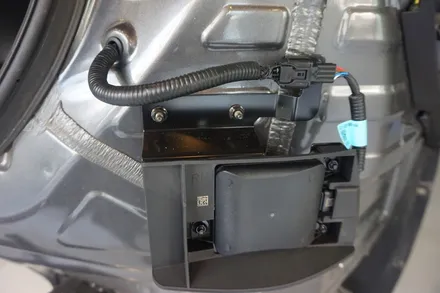

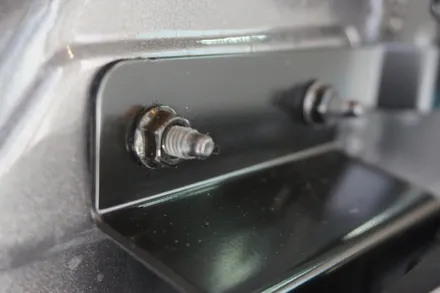

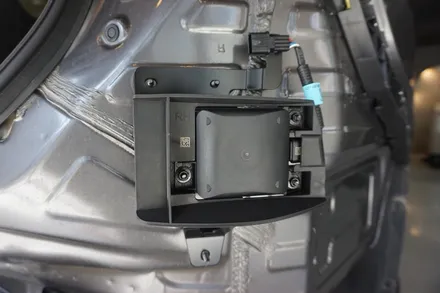

순정 볼트자리에 동일하게 후측방 레이더센서를 장착 후,

순정 너트를 이용해 단단히 고정해주면

후측방(BSD) 레이더센서 장착 완료!!

​

​

작은 부품 하나까지 모두 순정제품만을 사용해

옵션이 적용되어 출고된 차량과 동일한 모습을 구현!!

​

레이더 센서 장착이 완료되면 순정 커넥터를 체결합니다.

미리 만들어 둔 순정 커넥터 배선을 순정과 동일하게

배선정리해주고 깔끔하게 마감처리 해준 후,

탈거의 역순으로 리어범퍼를 재장착 해주면

싼타페TM 후측방 (BSD) 레이더센서 장착 완료!!

​

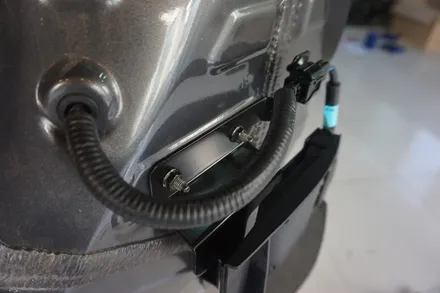

차량 외부에 설치되는 배선이기에 주름관을 사용해

깔끔하게 마감처리해 드렸기에

배선단락으로 인한 문제는 발생하지 않으니

걱정하지 않으셔도 됩니다!!

​

레이더센서 장착이 완료되면 마지막으로

사이드미러 유리 교체 작업을 진행합니다.

​

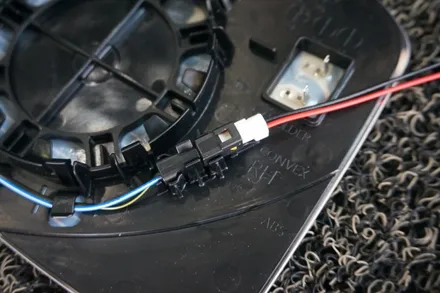

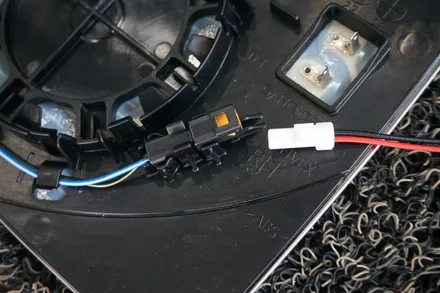

기존 bsd 경고등이 없는 유리를 탈거해 bsd 경고등 스팟이 적용된

순정 유리로 교체해주고 순정 2p커넥터를 이용해

배선작업까지 깔끔하게 마감하여 체결해주고

마찬가지로 탈거의 역순으로 장착해주면

사이드미러 작업도 끝나게 됩니다^^

​

​

​

​

​

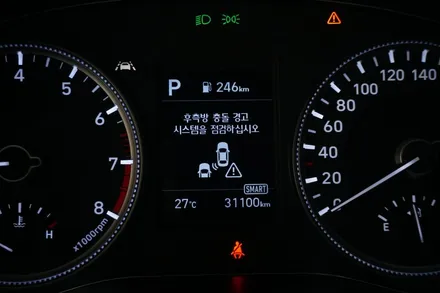

마지막으로 외부에서 실내로 유입된 배선의

배선작업을 진행해주면 사진과 같이

계기판에 경고등과 함께 후측방 충돌 경고 시스템을

점검하라는 문구가 발생하게 됩니다.

​

경고등이 발생하였다는 것은 배선 작업까지 모든 작업이

완벽하게 마무리가 되었다는 증거로..

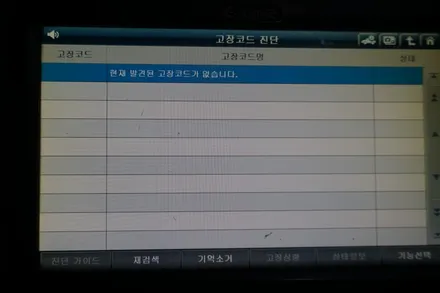

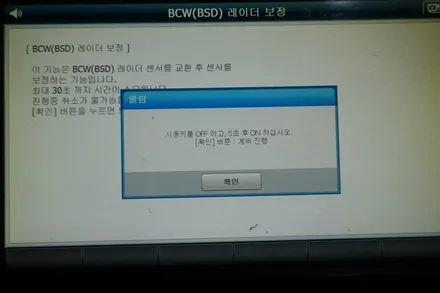

전용 진단기를 이용해 보정 작업을 진행해주면 경고등은 사라지게 됩니다.

​

​

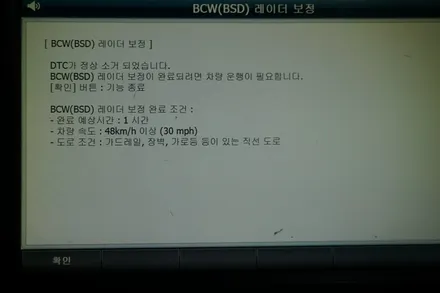

전용 진단기를 이용해 코딩 및 보정 작업을 진행해주면

경고등은 사라지고 후측방 경보시스템은 활성화 되어

정상적으로 작동되게 됩니다.

​

​

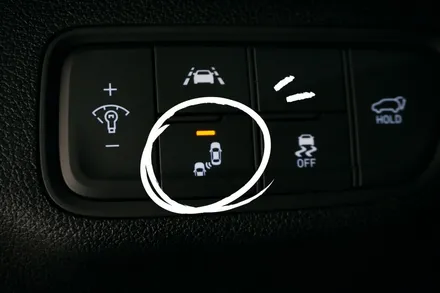

후측방 경보시스템(BSD) 버튼이 적용된 크래쉬 패드로

교체해 주면 싼타페TM 후측방 경보시스템 작업은 끝!!

스위치 조작으로 BSD 기능의 ON/OFF 가 가능하며

버튼에 LED 불빛까지 점등되어 육안으로도

확인을 쉽게 하실 수 있게 됩니다.

​

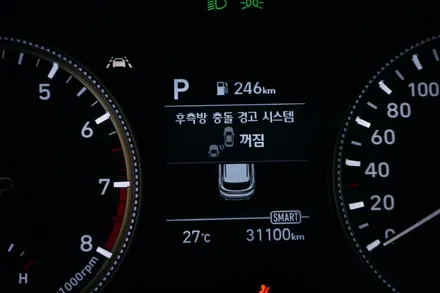

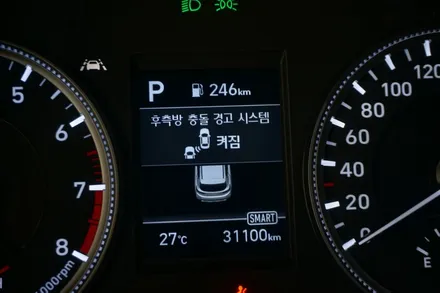

크래쉬 패드 스위치에 LED 불빛과 함께

계기판에서도 기능의 꺼짐과 켜짐의 문구가 나타나게 됩니다^^

​

또 한, 설정 메뉴에 후측방 안전 메뉴도 생성되어

충돌방지 보조, 후방 교차안전의 부가 기능이 활성화 되어

BSD 기능과 함께 같이 사용이 가능하며,

부가 기능이 생겨났지만 사용을 원치 않으실 때는

끄고 켜고 역시 쉽게 가능해 차주분께서

원하실 때만 기능을 사용하실 수 있으십니다.

​

​

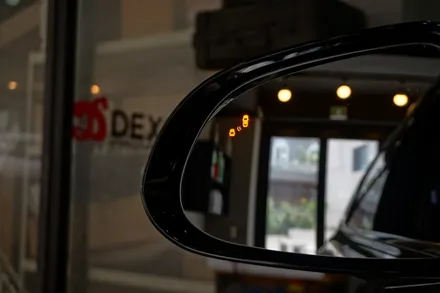

사이드미러에 후측방 경보시스템 경고등까지

정상적으로 작동되는지 테스트까지 마치면

싼타페TM 후측방 경보 시스템(BSD) 작업 완료!!

​

30km/h 이상의 속도로 주행 시 레이더센서가 활성화 되어

사이드미러로 확인이 불가능한 위치의 사각지대에서

접근 하는 차량을 센서가 감지하여 경고등으로 운전자에게 알려주며,

경고등이 점등된 상태에서 방향지시등을 작동하게 되면

경고음까지 울려 운전자에게 알려주고

차량에 속도에 따라 3m~6m 최대 70m 거리의 차량까지

감지되어 안전하고 편리하게

차선변경 할 수 있게 도와줍니다.

​

이상으로 싼타페TM 후측방 경보시스템(BSD)

시공을 마치며 포스팅을 마무리 하겠습니다.

​
