아이오닉5 - 순정 증강 현실 헤드업 디스플레이 (HUD) 옵션 튜닝 / 대전 서구

​

안녕하세요. 대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은 현대자동차 전기차

아이오닉5 순정 증강 현실 헤드업 디스플레이 (HUD)

옵션 튜닝 작업입니다.

​

요즘에는 많은 분들이 순정으로 많이 사용들 하시고 계시며,

순정으로 기능이 없는 차량을 가지고 계시는 분들은 사제제품을

구입해 차량에 장착해 사용하시는 분도 있을 정도로

많이 사용하시는데요.

위 사진처럼 전면 유리에 차량의 주행 정보 및 도로정보

그리고 길안내를 표시해주어 운전 중 계기판과 내비게이션으로 분산되는

시야를 최소화해주어 운전 중 전면에만 집중할 수 있게 도와주는

편의 기능으로 입니다.

​

​

그럼 사진을 통해 포스팅을 시작하겠습니다.

아이오닉5 차량이 입고되었습니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께

감사의 말씀 전해드리며,

작업을 바로 시작하겠습니다.

​

​

​

순정 증강 현실 헤드업디스플레이 기능이 없고

사제 헤드업 제품이 대시보드에 장착되어 있는 모습인데요.

기본으로 옵션이 장착되어 나오는 프레스티지 등급이 아닌

익스클루시브 등급의 차량은 모두 사진과 같은

대시보드의 모습을 보여주게 됩니다.

​

​

​

헤드업디스플레이 장착에 앞서 대시보드를

HUD 전용으로 교체해 주어야 합니다.

​

대시보드 교체를 위해 디스플레이와 핸들 글로브박스

A필러,센터트림 등 운전석과 조수석쪽에 장착되어 있는

모든 부품들을 탈거합니다.

​

​

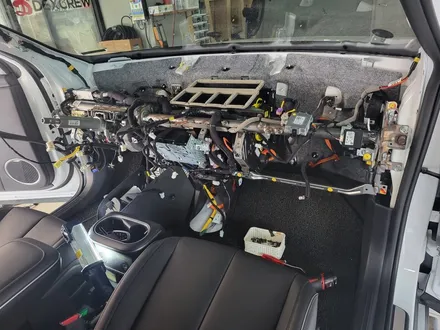

아이오닉5 실내 부품들과 대시보드가 탈거된 모습입니다.

대시보드 안쪽에 숨어져 있던 수많은 배선들과 커넥터들이

모두 나와있는 모습으로 ㅎㅎ

벌거벗은 것처럼 모두 탈거된 모습은

일반인 분들은 보기 힘든 모습입니다^^ㅎ

​

​

기존 대시보드와 헤드업(HUD) 전용 대시보드의 모습입니다.

가장 큰 차이점은 헤드업 유닛이 설치되는 부분에

구멍이 뚫려 있냐 막혀 있냐 차이인데요,

헤드업(HUD) 작업 시 기존 대시보드를 가공하여 작업하지 않고

HUD 전용 대시보드로 1:1 교체 방식으로

작업이 진행되어 추후, 장착 후에도 완벽한 모습을 보여주게 됩니다.

​

​

​

기존 대시보드에 장착되어 있던 스피커와 에어백을

헤드업 (HUD) 전용 대시보드로 옮겨 장착 해주고

탈거의 역순으로 대시보드를 재조립하게 됩니다.

​

​

재조립에 앞서 아이오닉5는 헤드업 유닛을 대시보드에 고정하는 것이 아닌

차체 프레임에 장착하는 방식으로..

대시보드 장착에 앞서 차체프레임에 순정과 동일하게

헤드업 유닛을 설치해주고..

순정 배선라인을 따라 커넥터 배선작업을 진행해

HUD 커넥터를 추가 생성해주면 완성!!

​

​

hud 유닛 설치와 배선작업이 모두 완료되면

헤드업(HUD) 전용 대시보드를 탈거의 역순으로

재장착 합니다.

​

저희 덱스크루 대전서구점만의 많은 작업 경험과

노하우 그리고 메뉴얼을 통해 정확하고 완벽하게

탈거와 장착 작업을 진행해 단차도 없고

잡소리도 발생하지 않게 작업해 드립니다.

​

​

모든 작업이 마무리 되고 시동을 작동하게 되면

HUD 유닛을 통해 전면유리에

영상 보정 미실시 문구가 나타나게 되는데요.

​

모든 작업이 완벽하게 마무리 되었다는 의미로

코딩과 보정작업을 마치게 되면

정상적으로 활성화되어 사용 가능합니다.

​

​

​

아이오닉5 순정 증강 현실 헤드업디스플레이 (HUD)

튜닝 작업이 완료되었습니다.

​

차량에 탑승 후 시동을 ON하면 현대로고가 나타난 후

속도계 표시가 전면유리에 나타나,

주행에 따라 차량에 적용된 기능도 표시되고 주행상황까지

표시해줍니다.

​

​

새롭게 HUD 메뉴도 추가되어 증강현실 HUD 모드와

일반 모드 2가지 모드를 선택해 사용할 수 있고

사용을 원치 않을 시에는 미사용을 체크해주면 되구요 ^^

​

​

전면에 표시되는 영상의 높이와 회전 그리고 밝기까지

원하는데로 차주분의 눈높이에 맞게 설정하실 수 있으며

증강현실 매칭 조정까지!!!

​

운전자의 눈높이에 맞게 설정이 가능해 운전자가 바뀌어도

누구나 편리하게 사용이 가능합니다 ^^

​

​

​

증강 현실 헤드업(HUD)로 앞으로 운전을 보다 편리하게!!

증강현실로 표시되는 범위가 커지고 시인성까지 좋아

주간에도 선명하게 표시되고,

정확한 방향으로 미리 길안내를 표시해주어

초행길에서도 헤매는일 없이 보다 편리하게 운전을 하실 수 있을거 같습니다!

​

이상으로 아이오닉5 순정 증강 현실 헤드업디스플레이(HUD)

옵션 튜닝 작업을 마치며,

포스팅을 마치도록 하겠습니다.

​

감사합니다.

​
