k7프리미어 순정 고화질 어라운드 뷰 시공 후기 / 대전 서구

안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은..

K7프리미어 차량의 순정 서라운드 뷰 시공입니다.

차량의 전,후방 그리고 좌,우 사이드미러에 광각카메라를 설치하여

좁은길이나 주차장에서 하늘위에서 내려다 보듯이

차량 전체를 보여주어 안전하고 편리하게 주행하실 수 있게

도와주는 주차 편의기능으로 요즘에는 차량 계약시

많이들 넣고 출고하시는 옵션으로 인기가 많은 옵션입니다.

​

그럼 사진을 통해 서라운드 뷰 시공 포스팅을

시작하겠습니다.

​

K7프리미어 차량이 입고되었습니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께 감사의 말씀 전해드리며

작업을 시작하겠습니다.

​

​

시공 전 라디에이터 그릴과 사이드미러의 모습으로..

그릴과 사이드미러 하단 부분에 카메라가 없는 타입으로

카메라가 적용된 사이드미러와 전방카메라 타입의 그릴로

교체하여 작업이 진행됩니다.

​

​

기존 후방카메라의 모습과 후방모니터의 모습입니다.

각도가 좁은 일반카메라로 모니터로 보여지는 부분 역시 제한되어 있어,

서라운드뷰 전용 후방카메라로 교체하게 됩니다^^

​

​

라디에이터 그릴 교체가 완료되었습니다.

기존 그릴을 탈거하고 카메라타입의 그릴로 교체하고

서라운드 뷰 전용 카메라를 장착하고

순정커넥터를 이용해 배선작업까지 마무리해주면

전방 카메라 설치는 완료하구요^^

​

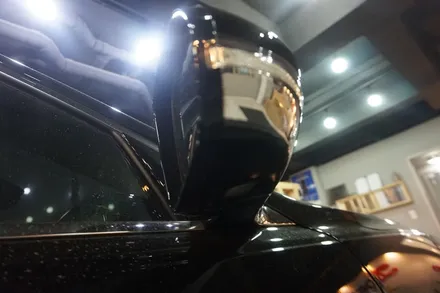

기존 사이드미러를 탈거하고 하단에 카메라가 적용된

사이드미러로 교체하고 장착해주면 끝!!

배선작업만 진행해주면 됩니다 ~ ~

​

​

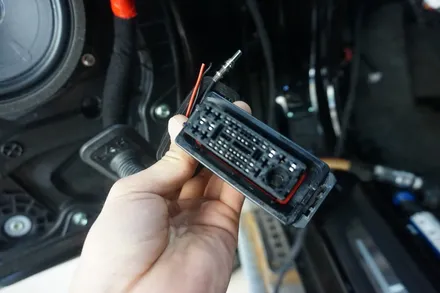

사이드미러 커넥터의 모습입니다.

​

서라운드뷰 옵션이 빠져 있는 차량에는 순정 커넥터에 동축케이블이 빠져 있기에

순정 커넥터에 동축케이블과 순정핀을 삽입하여 커넥터를 생성해줍니다.

​

순정 배선을 훼손하지 않고 핀삽입 방식을 통해 작업이 진행되기에

작업 후 순정과 동일한 모습을 보여주게 됩니다.

​

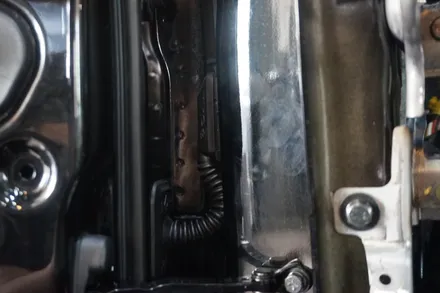

도어에서 차량 내부로 연결되는 주름관 커넥터에도

마찬가지로 동축케이블과 순정 핀을 삽입하여

배선작업을 진행하여 마감처리 해주고...

​

​

순정과 동일하게 흡음재 테이프를 이용해

깔끔하게 마감처리 해주고 조립하면

사이드미러 배선작업까지 완료!!!

​

후방카메라 역시 광각카메라로 교체하고

순정커넥터에 동축케이블을 삽입하여

배선작업을 마무리해주면 끝!!!

​

​

전,후방 그리고 좌,우 사이드까지 모든 배선작업이 완료되면

서라운드 뷰 유닛을 순정과 동일한 자리에 설치합니다.

​

4개의 카메라 영상이 출력되기 위해 4개의 케이블을

각자 자리에 맞게 커넥터를 모듈에 체결해주면 끝!!!

​

​

마지막으로 기어콘솔 스위치까지 교체해주면

K7프리미어 서라운드 뷰 시공 완료...

​

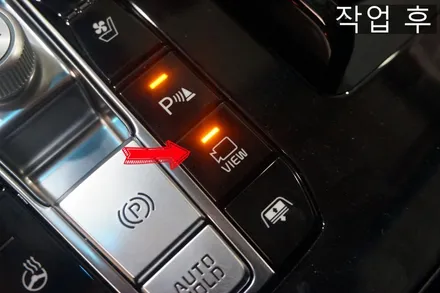

기존에 후방만 볼 수 있었던 버튼에서

서라운드 뷰 버튼이 적용된 콘솔스위치로 교체되어

버튼에 LED불빛까지 점등되어

ON/OFF 확인도 쉽게 가능해집니다.

​

​

이것으로 물리적 작업과 배선작업을 마치고

보정작업을 진행하러~~

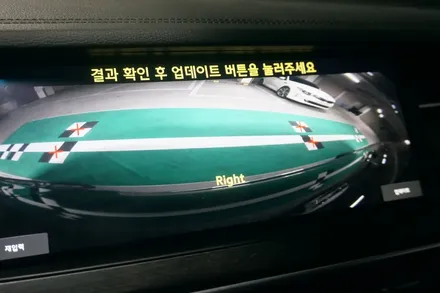

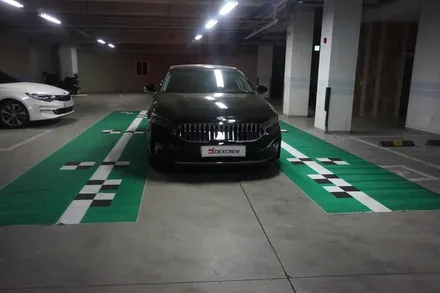

서라운드 뷰 전용 보정판을 설치하고

새롭게 생긴 카메라의보정 작업을 진행하게 됩니다.

​

보정 하기 전 모습으로 화각이 맞지 않아

화면이 겹쳐 보이고 직선이 일정하지 않은 모습입니다.

​

보정을 마치게 되면 겹치던 부분이 사라지고

반듯하고 선명한 화질을 보여줍니다.

​

​

전,후방 그리고 좌,우 사이드미러까지

메뉴얼을 토대로 순정과 동일하게 보정을 진행하여

카메라의 각도는 맞추고 겹치던 부분은 없애주어

깨끗하고 선명한 화질을 보여주게 됩니다.

​

​

보정 작업을 정확하게 진행하여 마무리가 되면

처음에 보였던 겹치던 현상과 직선이 고르지 않던 부분은

모두 사라지고 사각지대 없이 스카이뷰로 차량의 전체를

사각지대 없이 보여주게 됩니다.

​

​

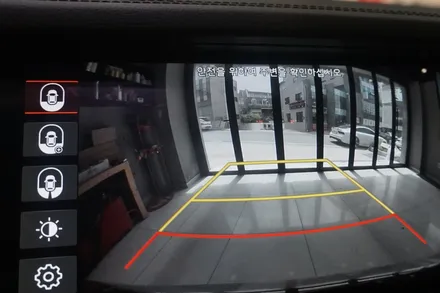

광각 카메라로 교체가 되면서 보여지는 각도 넓어져

후방 화면에 보이지는 범위가 커져

앞으로 보다 안전하고 사각지대 없이

후방주차를 하실 수 있으십니다.

​

​

서라운드뷰 가 설치되었으니 그에 맞는 메뉴도 생겨나야겠죠?^^

표시 정보 및 전,후방 그리고 탑 뷰의 초기화면을

선택하실 수 있으며 서라운드 뷰 모니터 자동 켜짐 기능 등

주차와 관련된 메뉴 마지막으로 밝기 조절까지

운전자분의 성향에 맞게 설정하시어 사용하시면 됩니다.

​

이상으로 K7프리미어 차량의

순정 서라운드 뷰 시공을 마치며

다양한 뷰를 제공하여 장소를 가리지 않고 어디에서나

주차하실때 편리하게 사용하실 수 있으십니다.

​

감사합니다.

​
