안녕하십니까

대전 프리미엄 튜닝샵

덱스크루 대전서구점 입니다.

오늘 소개 해 드릴 작업은

제네시스 G80(DH) 모델의 차량으로

순정 어라운드뷰와 전동트렁크 시공입니다.

​

주차보조기능으로 전,후방 그리고 좌,우

총4개의 카메라를 통해 실내에서 차량 주변을

편리하게 볼 수 있으며, 사각지대를 줄여주어

편리하고 안전하게 주차를 도와주는

어라운드뷰 ...

​

그리고

트렁크를 힘 들이지 않고 버튼 조작 한번으로

편리하게 열고 닫을 수 있어

트렁크 사용량이 많으신 분들에게는 꼭 필요한

전동트렁크 까지..

​

두 기능 모두 편의사양으로 한번 사용해 보신 분들은

차량을 변경하게 되면 옵션을 적용하시게 되는

아주 유용한 기능입니다.

​

그럼 사진을 통해 포스팅을 시작하겠습니다.

​

​

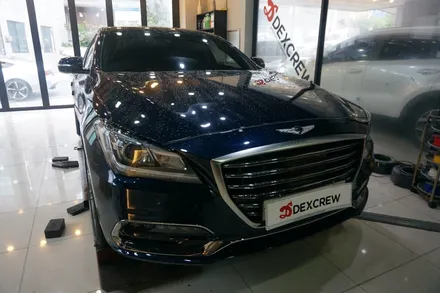

제네시스 G80(DH) 차량이 입고되었습니다.

다시 한번 저희 덱스크루 대전서구점을

방문해 주신 고객님께 감사의 말씀 전해드립니다.

​

​

어라운드 뷰 옵션을 적용하지 않게 되면

사진과 같이 전방 그릴과 사이드미러 하단에

카메라가 적용되어 있지 않은 모습이며,

​

후방카메라는 장착되어 있지만 일반카메라 타입으로

어라운드뷰 전용 광각카메라로 교체하구요,

콘솔 스위치에 적용되어 있는 뷰 스위치 버튼은

후방만 볼 수 있게 해주는 버튼으로

버튼에 LED 불빛까지 점등되는 어라운드 뷰 스위치로

교체하여 장착됩니다.

​

​

일반카메라 타입으로 보여지는 후방의 각도가 제한되어 있기에

어라운드뷰 작업 시 후방카메라는 반드시

광각카메라로 교체해주어야 합니다!!

​

​

어라운드뷰 전방카메라 설치를 위해

그릴을 교체하고 카메라를 설치해주고,

순정 전방카메라 커넥터가 적용된 전방와이어링으로

교체하고 순정과 동일하게 배선을 정리해주고요

​

어라운드 뷰 전방카메라와 관련된 배선 작업을

순정 커넥터에 핀 삽입 작업을 통하여

순정과 동일하게 활성화 시켜주고

깔끔하게 마감처리 해주면 완성...

​

​

탈거의 역순으로 전방범퍼를 재조립 해주면

어라운드 뷰 전용 전방카메라 설치는 마무리 !!!

전방카메라 전용 그릴로 교체하여 작업이 진행되기에

이질감 없이 순정과 동일하게 완벽한 모습을 보여줍니다.

​

​

사이드미러 커넥터에도 마찬가지로

순정커넥터에 핀 삽입을 통해 커넥터를 생성해주고,

실내로 유입되는 주름관 커넥터에도 동일하게 작업합니다.

순정 커넥터와 배선에 훼손을 가하지 않고

순정과 동일하게 배선 작업을 진행해 드리기에

배선 단락에 대한 걱정은 안하셔도 되며,

깔끔하고 순정과 동일한 모습까지 구현해냅니다.

​

​

배선 작업이 마무리 되면 사이드미러 하단에

카메라가 적용된 사이드미러를 장착합니다.

​

순정제품으로 작업이 모두 이루어져

카메라가 적용된 모습이 어색하지 않고

자연스럽게 보여집니다.

​

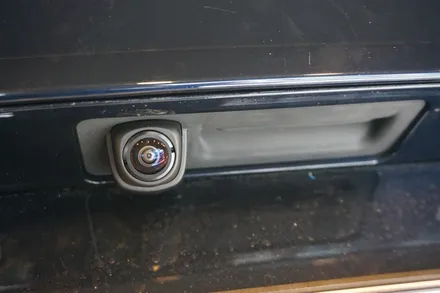

일반형과 어라운드뷰 전용 카메라의 렌즈크기부터 다른 모습이며,

후방이 보여지는 각도가 넓은 어라운드뷰 전용 광각 카메라로

교체하여 장착해주면 모든 카메라 설치는 완료!!

​

순정 어라운드 뷰 모듈과 순정 커넥터의 모습입니다.

​

​

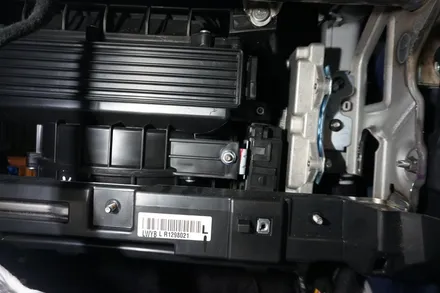

조수석 글러브 박스 뒤쪽에 어라운드뷰 모듈을 장착합니다.

옵션 적용 유,무에 따라 모듈이 있고 없고 차이일뿐

모듈이 설치되는 자리는 순정과 동일한 위치에 장착하게 됩니다.

​

​

어라운드 뷰 모듈 설치가 마무리 되면

만들어 놓은 순정커넥터를 모듈에 체결해 주고

깔끔한 마무리 되겠습니다!!

​

​

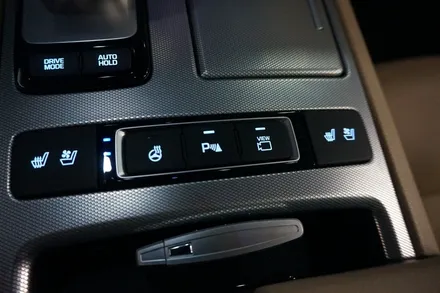

마지막으로 뷰버튼에 LED인디게이터 까지 적용된

콘솔 스위치까지 교체하여 장착해주면

어라운드 뷰 시공 완료!!

​

어라운드뷰 작동에 따라 스위치에 적용된

인디게이터 불빛 역시 자동으로 on/off 되게 됩니다.

​

​

어라운드 뷰 시공을 마치고

전동트렁크 작업을 이어가도록 하겠습니다.

​

일반 래치와 전동트렁크 파워래치의 비교 사진입니다.

전동트렁크 파워래치에는 모터가 추가로 적용되어 있어

트렁크 도어 작동 시 파워 래치를 끌어 당겨 잠기게 도와줍니다.

​

​

일반 래치를 탈거하고 전동트렁크 파워래치와 모터를

순정과 동일한 위치에 장착하여

단단히 고정시켜주고,

​

​

트렁크 부저를 설치해주고 트렁크 인너 스위치 커넥터 및

트렁크 상단에 적용되는 전동트렁크 관련 배선작업을

진행해주면 완료!!

모든 배선은 흡음재를 적용해 깔끔하게 마감처리하여

순정과 동일한 모습을 보여줍니다.

​

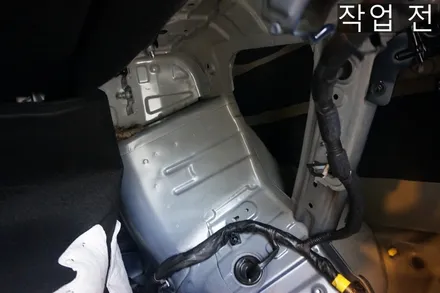

상단 부분 작업을 마치고 트렁크 내부로 들어와

기존에 적용되어 있는 쇼바와 스프링을 탈거하고

전동트렁크 전용 쇼바로 교체하여 장착해주고

​

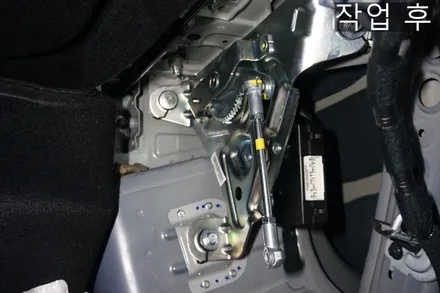

내부 우측판넬에 전동트렁크 드라이브 유닛 모듈을 설치해주고

드라이브 유닛 모듈에 체결되는 순정커넥터

배선작업까지 진행해줍니다.

​

모듈을 고정시켜 주는 브라켓 역시 순정제품을 사용하고

리벳을 이용해 전동트렁크 작동 시 드라이브 유닛 모듈이

움직이지 않도록 단단히 고정시켜 주고 순정 볼트를 이용해

모듈도 고정해주면 끝 !!

​

모두 순정 제품만을 사용해 순정과 동일하게 작업해 드려

옵션을 넣고 출고된 차량과 완벽하게 일치한 모습을 보여게 됩니다.

​

​

탈거의 역순으로 재조립 해주고

트렁크 인너 스위치까지 장착해주면

전동트렁크 시공은 완료됩니다.

​

​

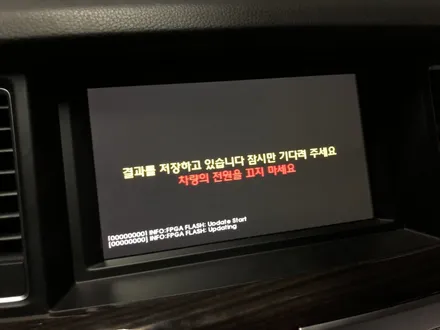

모든 시공이 완료되면 어라운드 뷰 보정 작업을 진행합니다.

​

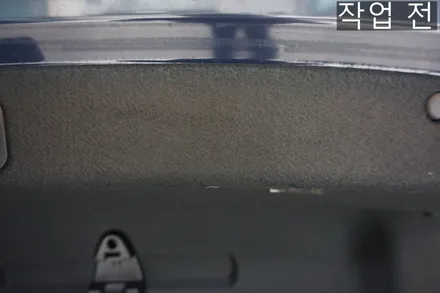

보정 하기 전 어라운드뷰 화면은 왜곡된 부분이 많아

차선이 바르게 보여지지 않기에

순정 보정판을 사용해 보정작업은

반드시 해주어야 하는 필수 작업입니다.

​

어라운드뷰 화면이 왜곡된 부분없이 고르게 보여지기 위해서

보정 작업은 필수 작업입니다.

​

​

어라운드뷰 보정작업이 완료되면

어라운드뷰 화면 출력 시 깨지고

겹쳐 보이던 부분은 모두 사라져

완벽한 어라운드뷰 영상을 보여주게 됩니다.

​

​

어라운드뷰 보정작업이 완료되었습니다.

화면에 왜곡된 부분없이 순정과 동일하게

깔끔하고 완벽한 영상을 보여주어

앞으로는 주차 하실때나 좁은길을 지나가실 때

편리하게 주행하실 수 있게 되었습니다.

​

​

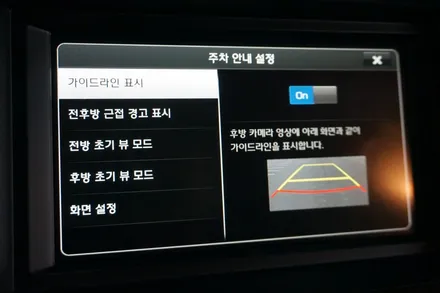

스카이뷰도 정상적으로 작동되며,

순정과 동일하게 어라운드뷰 화면 설정까지

활성화 되어 모든 부분이 순정과 동일하게

사용가능 하십니다.

​

이상으로 제네시스 G80(DH) 차량의

순정 어라운드뷰, 전동트렁크 시공을 마치며

포스팅을 마치겠습니다.

​

감사합니다.

​
