안녕하세요. 튜닝샵 아지트입니다.

저희 아지트는 GSP 배터리 용인 대리점으로 차량용 캠핑 파워뱅크 시스템 매립을 전문으로 하고 있습니다.

​

특히 렉스턴스포츠칸 차량은 저희 아지트에서 가장 많이 작업하고 튜닝하는 차량으로 그 구조에 대한 이해와 노하우가 많습니다.

​

렉스턴스포츠 튜닝은 저희 아지트에 맡겨주세요.

​

​

​

렉스턴스포츠칸 회원님께서 멀리 강릉에서 방문해 주셨습니다.

​

​

작업내용을 간략하게 저희 사장님과 작업실장님께서 설명해 주셨습니다.

GSP 300A 파워뱅크에는 300A인산철 배터리와 30A 주행충전기가 기본적용되어 있어 주행충전배선만 연결된다면 시간당 30A를 충전 하실 수 있습니다.

​

즉 300A/30A = 10

​

배터리가 0% 라면 100% 까지 10시간을 운행하시면 된다는 뜻입니다.

​

차단기와 퓨즈를 이용하여 안전성을 확보한후 실내로 배선을 인입하고 다시 나와서 적재함쪽으로 주행충전 배선이 들어갑니다.

​

최대한 배선의 외부노출을 줄이고 파워뱅크 완충시 차단기를 내려 불필요한 전기가 차량 안쪽으로 들어가는 것을 차단합니다.

​

300A의 인산철 배터리는 공친전압인 12.8V기준으로

​

300x 112.8 = 3840Wh

​

의 전력을 사용 가능합니다.

​

이 전력은 120W 2인용 전기장판을

​

3840 / 120 = 32

​

32시간 최고 온도로 작동 할 수 있는 용량이며 절반의 온도로 작동하시면 64 시간 1/3 온도로 작동하시면 96시간을 사용 할 수 있는 용량입니다.

순수정현파 3000W 인버터는 파워뱅크의 DC전기를 220V AC전기로 바꿔주는 역할을하며 변환 손실없이 넉넉하게 사용할 수 있습니다.

​

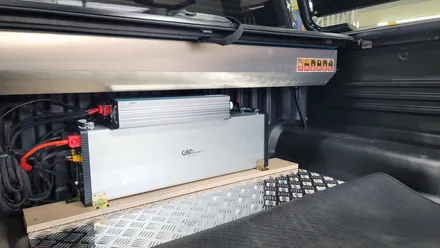

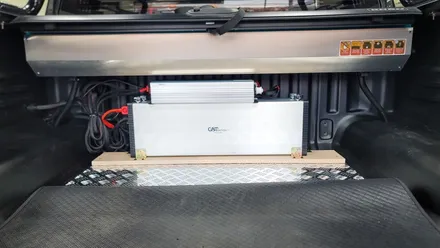

죽어 있떤 슬라이딩커버 밑의 공간으로 파워뱅크와 인버터를 위치하고 작업을 하였습니다.

​

또한 알루미늄체크판 가림막을 설치하여 파워뱅크만의 독립적인 공간을 만들어 여러짐들과 섞이지 않게 작업해 드렸으며 보기에도 굉장히 깔끔하고 마치 그자리인 것처럼 만들어 드렸습니다.

가림판 중간으로 파워뱅크를 점검할 수 있는 구멍을 가공하여 정검의 편의성을 높여 드렸고 고정 나사를 이용하여 떨림을 방지하였습니다.

파워뱅크의 모든 기능을 사용할 수 있는 GSP올인원 멀티 파워탭을 적재함 끝쪽으로 위치하게 방수함과 함께 서치해 드렸습니다.

​

올인원멀티탭에는 파워뱅크를 관리 할 수 있는 적산계와 시거잭포트 2개, USB 포트 2개, C타입 USB 포트2개 , 220V 콘센트 1구로 구성되어 있어 어떤 형식의 제품이라도 손쉽고 편리하게 전기사용이 가능합니다.

​

평상시에는 방수함을 닫으면 외부 먼지와 물로부터 멀티탭을 보호합니다.

​

이번작업에서는 방수함에 XT90 커넥터 까지 매립하여 운행이 많이 없으신 회원님께 한전 충전 기능까지 제공해 드렸습니다.

​

​

모든 작업이 완료 되었습니다.

​

작업시간으 4시간 정도 소요되었으며 저희 아지트에는 기다리시는 동안 편하게 대기하실 휴게실이 완비되어 있습니다.

​

항상 안전운전 하시고 렉스턴 스포츠칸 차량과 함께 행복한 추억만 있으시길 바라겠습니다.

​

감사합니다.

​

​
