안녕하세요.

내 차에 없는 옵션

출고시 선택하지 못한 옵션

순정옵션전문

덱스크루 대전점 입니다.

오늘 포스팅 해드릴 차량은 우리나라의 대표적인 RV차량인 기아의 올뉴카니발입니다.

차주분께선 차량의 360도를 전부 확인할 수 있어 주차시 아주 편리한 써라운드뷰!

그리고 주행시 사각지대를 미리 경고해주는 후측방경보시스템!

끝으로 편의옵션인 전동트렁크까지 문의를 해주셨는데요.

차량입고사진 보시면서 포스팅 시작하겠습니다.

​

차주분의 카니발차량이 입고되었습니다.

카니발은 우리나라 4인이상 가족의 발이되어주는 대표적인 RV차량이죠!

도로가에서 정말 많이 볼 수 있는데 낚시 좋아하시는분들도 낚시대 때문에 많이들 타시더라구요~

위 카니발의 경우 편의옵션들이 두루 부족하여 여러가지 시공을 하게 되었는데 우선 기존사진부터 보겠습니다.

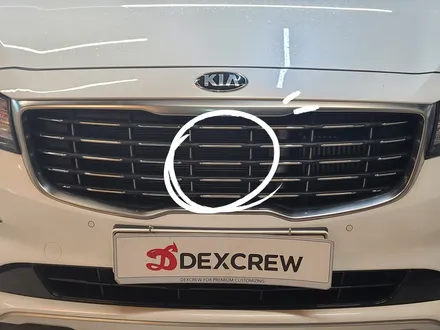

먼저 외관에서부터 써라운드뷰와 후측방시스템에 필요한 전면,측면 카메라가 없는 걸 확인하실 수 있으며

사이드 미러에 측후방감지시 점등이되는 램프 또한 확인하실 수 없으십니다.

또한 실내 크래쉬패드 스위치에 후즉방시스템, 센터콘솔스위치에 써라운드뷰 ON/OFF 스위치도 없는 모습이죠.

부품을 장착하고 배선을 연결하면서 스위치류 또한 전부 교체가 같이 진행됩니다.

후진기어 동작시 보여주는 후방카메라의 모습 또한 후방만 보이는 모습이며 추후 작업을 통해 후진기어 동작시

좌,우 측면 또는 360도화면도 같이 보이게 되며 실내에서 전동트렁크를 열고 닫는 스위치와 트렁크에서

전동으로 열고 닫는 스위치 또한 장착이되며 계기판상의 '도어' 항목에서 전동트렁크 메뉴가 활성화됩니다.

​

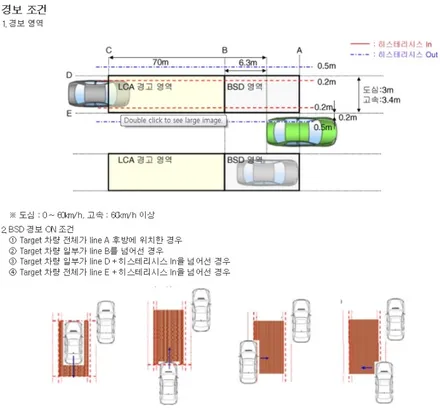

후측방 시스템이란 후측면에서 차량이 접근시 사이드미러에 경고점등을 하여 운전자에게 알리고

그럼에도 불구하고 운전자가 방향지시등을 작동하여 차선변경을 시도하면 경고음을 통해

후측방에 차량이 있음을 운전자에게 알리는 대표적인 안접옵션의 하나입니다.

가장먼저 범퍼에 마스킹을 하고 범퍼를 탈거한 후 모습 확인해 보시죠!

차주분의 차량은 후측방시스템을 출고시 옵션으로 선택하지않고 출고하셨기에 옵션으로 장착되어있지 않지만

모든차량이 본래 옵션을 넣었으면 장착되었을 센서나 부품들을 위한 자리는 전부 마련이되어 있기에

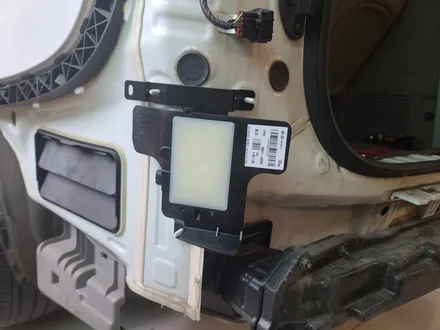

차주분의 카니발 또한 후측방레이더센서 장착을 위한 나사선은 이미 만들어져있는 모습을 확인하실 수 있습니다.

그럼 이제 순정레이더센서를 이용해 저희 덱스크루 대전점에서 공장출고 위치에 그대로 장착하면

공장출고시 후측방 경고시스템을 선택하여 출고한 차량과 똑같은 순정 후측방경고시스템이 있는 차량이되는거죠!

먼저 가조립하여 L/R측 위치확인 및 문제유무확인 배선의 길이 수평등을 확인진행합니다.

다른 문제가 없으면 배선작업을 진행하는데요. 현대모비스 부품점에서 후측방레이더 센서와 같이 배송받은

정품 커넥터에 한땀한땀 핀을 삽입하여 후측방레이더가 활성화 될 수 있도록 배선작업을 진행합니다.

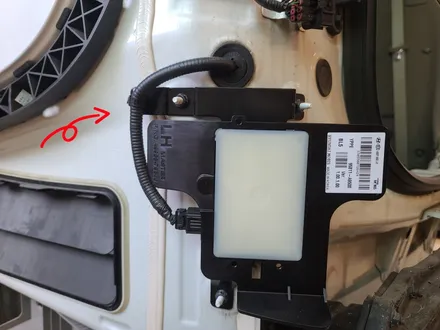

그렇게 만든 배선을 이용하여 리어범퍼에 있는 레이더 센서에 커넥터를 꽂고 기타 이물질에 손상되지않도록

순정과 동일하게 주름관까지 이용하여 차주분께서 보실 수 없는 곳이지만 깔끔하게 마감하여 드렸습니다.

계기판 운전자보조 메뉴에 후측방 충돌 경고에 대한 항목이 활성화 되었습니다.

충돌경고시점설정, 충돌경고음 ON/OFF, 후방교차충돌에 대한 경고 등의 메뉴가 활성화 된 모습이며

기존의 크래쉬패드에서 새 크래쉬패드로 교체되어지며 후측방 ON/OFF 버튼이 있는 모습을 확인하실 수 있죠.

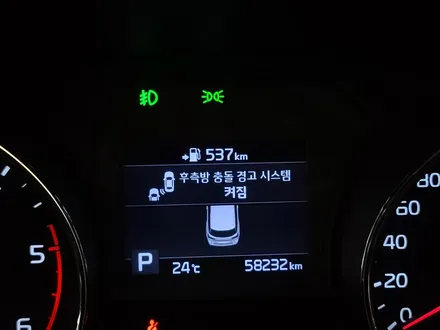

스위치를 누르면 좌우 사이드미러에 노랗게 점등이되며 계기판에 켜짐,꺼짐 알림이 뜹니다.

​

써라운드뷰 시스템이란 차량의 360도의 모습을 마치 차량위에서 내려다 본듯한 화면을

실시간 영상으로 제공하는 시스템입니다.

차량의 전방,양쪽 측방,그리고 후방까지해서 총 4개의 광각카메라로부터 입력된 영상을

왜곡보정, 시점전환 같은 합성기술을 이용하여 차량의 주변 360도를 마치 건물 조감도처럼 위에서 아래로

내려다 본 모습과 다양한 View 모드를 제공하는 편의옵션중 하나입니다.

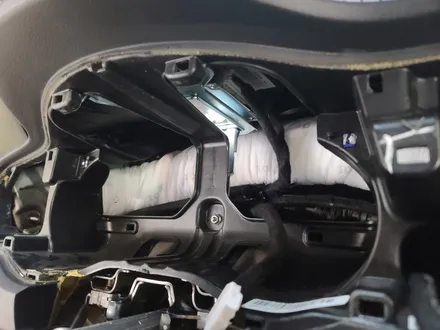

써라운드뷰 작업을 위해서 센터페시아를 전부 탈거한 모습입니다. 센터페시아부터 계기판까지 전부 탈거되었지만

저희 덱스크루 대전점은 오랜 노하우와 작업숙련도로 인해 재조립시 잡소리 걱정은 안하셔도 됩니다.

​

써라운드뷰 메인 유닛을 탈거한 계기판 위쪽에 장착합니다. 그리고 순정커넥터에 배선작업을 진행하여

써라운드뷰 메인유닛에 커넥터를 장착하여 재조립하면 되는데요. 만들어진 배선은 실내에 들어가는 배선이기에

저희 덱스크루 대전점은 혹시 모를 잡소리를 대비하여 절연테이프가 아닌 흡음테이프로 마무리작업해드립니다.

기존에 볼 수 없었던 써라운드뷰 스위치가 장착되어진 모습입니다.

써라운드뷰가 OFF되어있을 시 소등이 되어 있으며 후진기어 조작시 또는 스위치를 눌러 ON 상태가 되었을시에

노랗게 점등되는 모습을 확인하실 수 있죠!

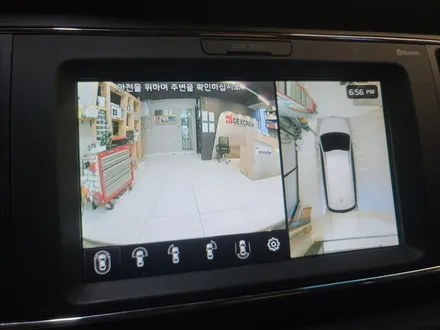

이제 360도 영상의 써라운드뷰가 활성화 된 모습 확인되시나요.

후방카메라의 후방모습과 더불어 차량의 360도 모습이 함께 비춰지네요.

아직 배선과 카메라만 연결된 상태라 라인이 맞지않지만 작업후 보정을 통해 완벽한 라인을 송출하여줍니다.

죄송하게도 작업이 너무 방대하다보니 사진을 빼먹은게 많네요..전방광각카메라는 촬영을 깜빡하였습니다..

그래도 사이드미러의 광각카메라와 후방광각카메라는 촬영을 하였는데요.

기본 후방카메라와 비교해드린 모습을 보시면 사진으로도 바로 광각카메라 구별이 가능하시죠.

확실히 써라운드뷰 전용 광각카메라의 렌즈가 크고 넓은걸 확인하실 수 있죠.

후진으로 기어조작시 나오는 후방카메라의 모습과 함께 좌,우측 사이드 미러에 있는 광각카메라를 통해

보조로 송출되는 좌후면,우후면 모습을 통해 기존보다 더욱 편하게 또는 운전에 미숙하신 분들도

주차를 쉽게 하실 수 있습니다. 차주분도 커진차로인해 아내분이 주차하실 때가 조금 걱정되 써라운드뷰를 문의주셨었거든요~ 활성화된 주차안내설정메뉴에서 드라이브모드 D로 기어동작시 나오는 전방 초기 뷰 모습과

후방 초기 뷰 모습을 설정하실 수 있으며 화면조정을 통해 차주분의 스타일에 맞게 화면설정 또한 가능합니다.

써라운드뷰의 모든 시공이 끝나고 전,측,후 써라운드뷰를 보여주는 4대의 카메라의

영상송출 오차를 맞추기위한 공차보정중인 모습입니다.

보정을 마친 후 진단기를 이용해 최종점검까지 마쳐 써라운드뷰 작업은 마무리가 되었네요!

​

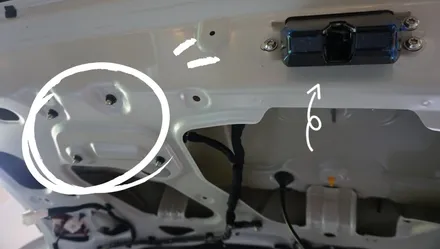

전동트렁크 작업을 위해 먼저 트렁크 내부 트림을 전부 탈거하였습니다.

탈거한 후 기존의 일반 래치에서 전동트렁크 전용 파워테일게이트 래치로 교체진행을 합니다.

전동트렁크 전용 래치로 장착 전,후 모습입니다. 화살표시 해드린 좌측 기존래치자리에는

우측사진의 화살표에 보이시는 파워테일게이트 래치로 교체가 되었으며 교체된 래치와 연결되어있는

모터는 전동트렁크 옵션을 적용하여 출고한 차량과 동일한 위치에 순정파워테일게이트 모터를 장착하여드렸습니다.

파워테일게이트 모터의 정확한 명칭은 ' 파워 클로징 유닛 ' 으로써

유닛의 제어에 따라 모터를 이용하여 트렁크를 전동으로 잠금 및 잠금해제 기능을 합니다.

좌측사진은 전동트렁크가 활성화되어 작동하게되면 열고 닫는 작동시 또는

물체가 끼어 경고음을 울려주는 부저입니다. 부저역시 공장출고 차량과 동일한 위치에 동일한 순정부품으로

장착되어지며 우측사진은 모든 작업이 마무리 된 후 장착될 전동트렁크 스위치 배선입니다!

기존의 유압식 스핀들을 탈거하고 전동트렁크 전용 모터스핀들로 교체하였습니다.

모터스핀들은 스핀들 내부에 모터가 있어 모터가회전하며 트렁크를 열고 닫는 역할을 합니다.

​

파란화살표시해드린 곳은 '안티핀치스트립'이라는 명칭으로 불리는 쉽게말해 '세이프티 존' 이라고

생각하시면 되는데요. 해당위치에 물체 또는 장애물이 감지되면 위에 말씀드린 부저가 '삐~삐~'

경고음을 울리며 닫히던 트렁크가 다시 열리게 됩니다.

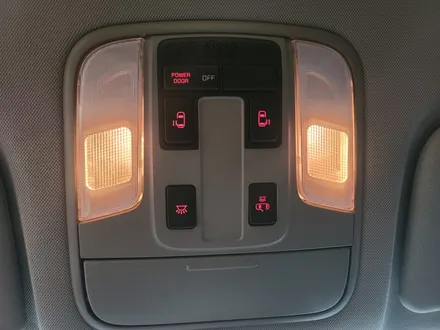

교체전의 콘솔램프에는 전동트렁크 스위치가 없었으나 전동트렁크 작업을 통해

콘솔램프 또한 교체하여 전동트렁크 작동 스위치가 생겨난 모습입니다.

​

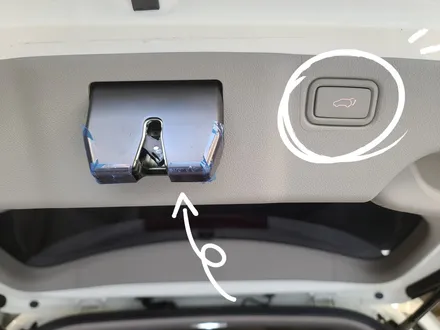

기존 트렁크트림에 막혀있던 공갈스위치를 탈거하고 배선작업을 통해 스위치까지 장착하여 전동트렁크 작업 또한 마무리 되었습니다.

모든 작업이 마무리되고 진단기를 이용한 코딩작업을 통해 기존의 계기판내의 도어메뉴에

새롭게 ' 스마트 테일게이트 ' 항목이 생겨났습니다.

이젠 편리하게 트렁크를 열고 닫을 수 있을뿐아니라 양손에 짐이 가득한 상황에서도 스마트키만

소지한채 트렁크 1M이내에 접근하여 3초정도 기다리시면 '삐~삐~' 울리는 부저음과 함께

스마트 테일게이트 기능으로 굳이 스위치를 누르지 않아도 트렁크가 열리게 됩니다.

후측방경고시스템부터 써라운드뷰 그리고 전동트렁크까지 길고 길었던 큰 작업이 마무리되었습니다.

포스팅을 봐주시는 분들께 많은 작업으로인해 사진을 꼼꼼하게 찍지못해 자세히 보여드리지 못해

아쉽고 죄송한 마음입니다. 안전옵션인 후측방 시스템은 제일 추천드리는 안전옵션중 하나이며

주차를 도와주는 편의옵션인 써라운드뷰는 주차 또는 비좁은길이 아직 미숙한 초보운전자분들에게 추천드리고

운전자 동승자 모두를 편하게 해주는 전동트렁크는 많은 분들께 추천드리는 옵션입니다!

​

출고시 선택하지 못하여 아쉬워하지 마시고 편하게 문의주시면 친절하게 상담해드리겠습니다.

오늘도 봐주셔서 감사드립니다.
