투싼 NX4 순정 전동트렁크(스마트 테일게이트) 옵션 추가 튜닝 후기 / 대전 서구

안녕하세요.

순정 옵션 전문 튜닝샵

덱스크루 대전점입니다.

오늘은 투싼 NX4 차량을 타시는데 전동트렁크가 없어서

전동트렁크 시공에 대해 궁금해하시는 분들께

도움이 되고자 투싼 NX4 차량의 전동트렁크 시공에 관하여

포스팅해드리도록 하겠습니다!

​

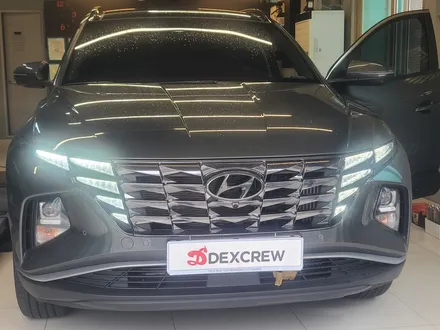

투싼 NX4 차량이 입고되었습니다. 차주분께서는 골프백 을

싣고 내릴 때마다 너무 번거로워 전동트렁크를 검색해 보시다

저희 블로그를 보시고 예약해 주셨는데요.

포스팅 자리를 빌려 다시 한번 감사 인사드립니다!

예약과 동시에 현대모비스에 전동트렁크 작업에 필요한 순정부품들을

발주 넣고 예약하신 날짜, 시간에 맞춰 차주분도 방문해 주셔서

순조롭게 작업이 시작되었습니다.

차량이 입고되었으니 한 번 살펴볼까요? 크래쉬패드라 불리는

핸들 옆 각종 스위치들 사이에 전동트렁크 스위치가 보이지 않네요.

또 전동트렁크의 꽃(?)이라 할 수 있는 트렁크 열림/닫힘 스위치도

사각 플라스틱으로 막혀있는 모습입니다.

차량 설정 메뉴에서 도어 항목을 누르면 내 차량의

각종 설정들을 변경할 수 있는 메뉴가 나오는데요.

도어 항목에 트렁크에 관련된 항목들은 확인할 수 없었습니다.

입고된 차량을 둘러보고 작업을 시작합니다.

우선 트렁크 트림을 탈거하는데요. 다음으로 트렁크의 잠금/잠금 해제

역할을 맡고 있는 래치 어셈블리를 탈거 하도록 하겠습니다.

전동트렁크 옵션이 없는 차량이다 보니 일반 래치가 장착되어 있네요.

다음은 유압식 스핀들입니다. 트렁크를 열고 닫을 때 필요한

유압식 스핀들인데요. 이 또한 전동트렁크가 없다 보니 일반형이

적용되어 있네요. 모터가 내장되어 있는 스핀들로 교체를

해야 하니 탈거해 주도록 하겠습니다.

트렁크 도어 쪽을 탈거하고 실내로 들어와 뒷좌석 탈거와 함께

사이드 러기지 트림 또한 탈거를 진행합니다.

사이드 트림을 탈거하면 나타나는 PTG 유닛 바로 테일게이트 유닛을

장착하기 위함인데요. PTG 유닛은 드라이빙 모터를 이용해서

트렁크 도어에 장착되어 트렁크를 전동으로 열고 닫을 때

필요한 좌, 우측 양쪽의 스핀들을 작동합니다.

앞서 말씀드렸던 트렁크를 잠금/ 풀림을 해주는 역할의 트렁크 래치를

전동식으로 교체하였습니다. 전동식에 맞춰 기존의 배선들도

탈거 후 배선 작업을 거쳐 전동트렁크 타입의 배선으로 교체해 주었고요.

전동트렁크를 이용해 보신 분들은 아시겠지만

열리고 닫힐 때 혹시 모를 상황을 대비하여 경보음이 울리는데요.

우측 사진이 바로 그 경보음을 울려주는 부저입니다!

기존 수동 트렁크에서 전동트렁크로 바뀌니 부저 또한

공장 출고 차량과 동일한 부품으로 동일한 위치에 장착해 주었습니다.

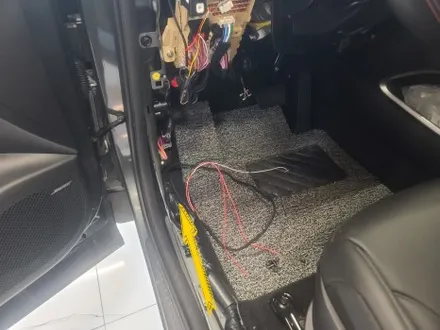

PTG 유닛에 꽂은 배선을 운전석 밑 정션박스로 보내 배선 작업과정을 거쳐야

전동트렁크 기능이 활성화되기 때문에 트렁크에 장착한 PTG 유닛에서부터 운전석까지

배선을 연결한 모습입니다. 차주분이나 탑승자분들이 보실 일은 없는 곳이라 해도

순정 배선 라인을 그대로 따라 깔끔하게 정리하여 마감해 드렸습니다.

​

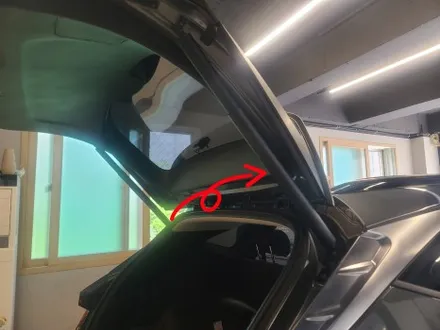

기존의 유압식 스핀들에서 모터가 내장된 스핀들 드라이브로 교체되었습니다.

스핀들 내부에 모터가 장착되어 있어 모터의 힘을 이용해 트렁크의

열림/닫힘을 제어하는 역할을 하는데요.

스핀들 드라이브는 PTG 유닛의 신호를 받아 작동합니다!

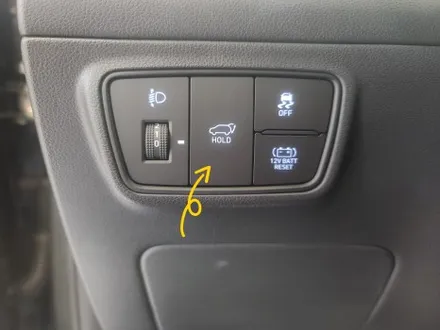

기존 크래쉬패드 스위치는 탈거하고 전동트렁크 열림/닫힘 스위치가

붙어있는 새 크래쉬패드 스위치로 교체되었으며

트렁크도 기존의 사각 플라스틱을 제거하고 차주분께서 편리하게

열고 닫을 수 있는 스위치를 새로 장착해 드렸습니다.

모든 배선 작업 및 부품을 장착해 주고 나면 끝으로

코딩 작업을 통해 차량 설정 활성화를 진행하는데요. 코딩 작업 후

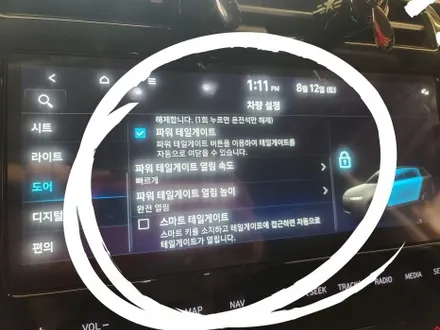

차량 설정 / 도어 항목에서 기존에 볼 수 없던 트렁크 관련 메뉴들이 활성화되었습니다.

스마트 테일 게이트 또한 활성화가 되었는데요. 스마트 테일게이트는

차량 문이 잠긴 상태에서 스마트키를 소지하고 트렁크에 접근하면

몇 번의 경보음이 울린 후 자동으로 트렁크가 열리는 기능으로

차주분의 취향에 맞춰 설정 또는 해제하여 사용하실 수 있는데요.

양손 가득 짐을 들고 있을 때 아주 유용하게 사용하실 수 있어 설정하신 채로

사용하시는 걸 저는 개인적으로 추천드리고 있습니다!

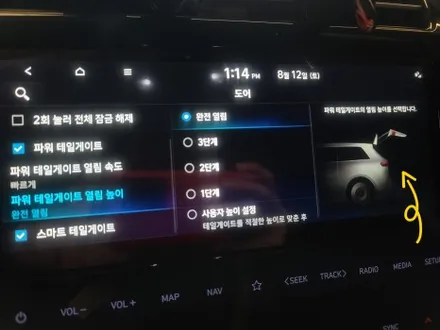

끝으로 전동트렁크의 열림 높이 설정 항목인데요.

아무래도 SUV 차량이다 보니 너무 높게 열릴 시 아무리 스위치 조작한 번으로

열고 닫을 수 있다 하더라도 키가 작으신 분들은 조금은 불편하실 수 있기에

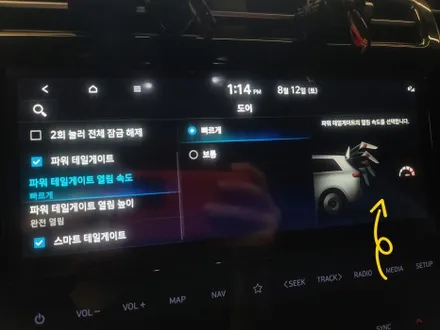

높이를 완전 열림 포함 4단계에 나눠 설정하실 수 있으며 전동트렁크의 열림 속도 또한

보통 그리고 빠르게 두 가지 설정으로 선택하여 사용하실 수 있게 되어 있습니다.

마지막으로 전동트렁크 작동 영상 보여드릴게요!

​

​

오늘은 이렇게 투싼 NX4 차량의 전동트렁크 옵션 시공 및 기능에 대하여

포스팅해드렸는데요. 차량에 전동트렁크 옵션이 없어 장착을 원하셔서

검색해 보시던 분들께 많은 도움이 되셨으면 또 유익한 정보가 되셨으면 합니다.

투싼 또는 SUV 차량이 아니어도 전동트렁크 시공은 가능하시기에

더 궁금하신 내용이 있으시면 문의해 주세요!

​

오늘도 저희 포스팅을 봐주셔서 감사드리고

다음에 또 다른 포스팅해드리겠습니다.

덱스크루 대전점이었습니다.

감사합니다.

​
