안녕하세요. 브랜든입니다.

오늘은 BMW G07 X7 블랙박스 작업 입니다.

이제 출고된지 3년차 되는 차들이 슬슬 순정 블랙박스 ACE 2.0 / 3.0 들이 고장 나기 시작하고 있습니다.

그래서 요즘 블랙박스 작업이 꽤 많이 들어오네요.

저희는 BMW 순정 설치 가이드 대로 설치 하기 때문에 아무래도 문제가 적게 작업을 하고 있습니다.

그냥 막 장착 하는 샵은 아닌거 아시죠? ㅎㅎ

​

​

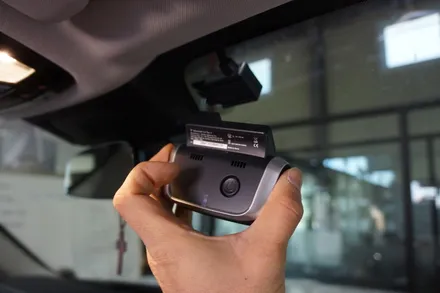

오늘 설치할 제품은 파인뷰 LXQ3000 입니다.

가성비가 좋은 제품이죠. 앞뒤 모두 QHD 제품인데 가격도 저렴한 편이고요.

​

​

볼때마다 느끼는건데 X7은 진짜 엄청 큰거 같아요. 샵이 진짜 앞뒤로 이렇게 꽉차는건 이차 밖에 없어요.

그리고 차고도 높아서 진짜 꽉차는 느낌.

​

​

볼매... 하아.. 돈 많이 벌어서 갖고 싶습니다. ㅠㅠ 언젠간...

​

​

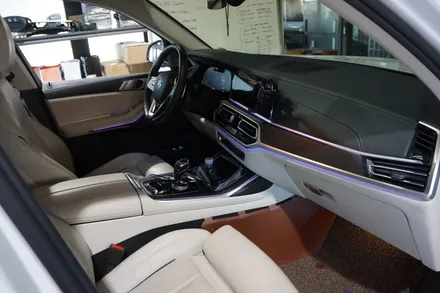

일단 실내가 베이지 색이니 오늘 작업도 떄 안타게 조심 해야 겠져?

근데 실내도 진짜 이쁘네요.. 인테리어 디자인도 꽤 고급지고 가죽도 좋은걸로 둘러놨어요.

3시리즈나 5시리즈에 넣은 그 약간 싸구려 가죽 같은 인테리어 트림 느낌은 아니고요. 약간 메리노 가죽 같은 느낌인데.

메리노 인지는 알수 없습니다. 아마 약간 질감이 비슷한 다른 가죽인거 같아요.

느낌은 매우.. 매우 매우 좋습니다.

​

​

오늘의 제거 대상입니다. 순정 Careye ace 2.0 인데요. 이거 고장나면 블박이 안꺼지고 계속 전원을 잡아 먹습니다.

그래서 이거 제거 하고, 작업을 새로 해야 해요.

기존에 있던 배선들은 어떤건 제대로 작업 되어 있기도 하고 (순정 인스톨레이션 가이드대로),

어떤건 막 BCM 배선에 물려 놓은것도 있고 그래서 뜯어 보기 전엔 알수 없습니다.

그래도 어쨋든 고장나면 전원을 잡아 먹어요.. 그래서 계속 전원 관련 경고등을 알려주는 상황이 되죠.

​

​

잘가 이녀석아!! 근데 이거 LCD 패널도 없어서 좀 불편한것도 있어요.

전용 앱을 써서 봐야 했던가.. 써본적이 하도 오래되서 잘 기억은 안나는데 아무래도 LCD 패널이 없으니 불편한것도 사실입니다.

​

​

플라스틱 헤라로 살살 달래서 양면테이프를 잘 떼어내 줍시다.

근데 이거 생각보다 잘 안떨어지니까 조심 조심 잘 떼어 냅시다.

잘못 떼어내면 이거 틴팅 필름이 같이 떨어지기도 하더라구요.

특히 저 브라켓 부분이 유리 가운데 "점점점점" 있는 부분에 붙어 있으면 틴팅필름 떨어질 확률이 더 높습니다.

​

​

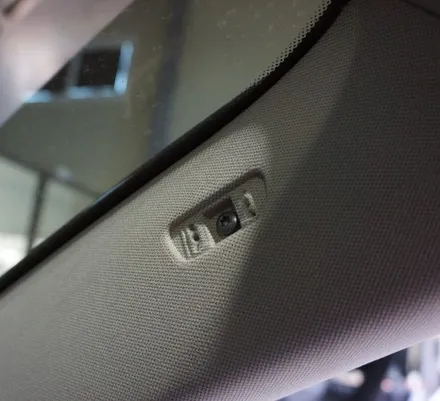

A필러는 요로케 에어백 커버 벗기시면 안에 나사가 숨어 있습니다.

BMW 는 보통 이렇게 많이 되어 있어요. 요즘은 그냥 저 에어백 커버만 벗기면 빠지게 되어 있는 것도 있더라구요.

근데 대부분은 이렇게 커버 벗기면 나사 숨어 있는 방식입니다.

​

​

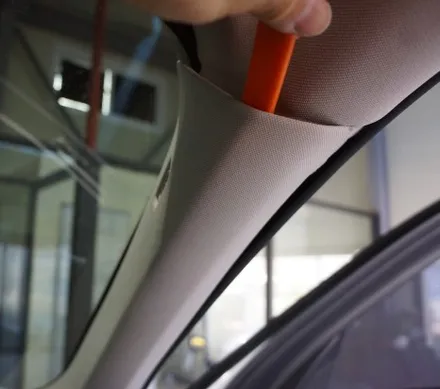

요 윗부분부터 살짝 제껴주면 툭 하고 빠질꺼에요. 그럼 위로 살살 달래가면서 빼면 됩니다.

A필러 탈거 하면 요로케 배선 라인 보이실꺼에요.

우린 요 배선을 따라 갑시다.

​

​

오늘 설치할 제품은 파인뷰 LXQ3000 입니다.

앞뒤 모두 QHD 제품이라서 가격대비 성능도 좋아서 제가 개인적으로 추천해 드리는 제품입니다.

파인뷰 제품중에 요녀석이 제일 가성비가 좋아요.

​

​

배선은 전부 테사 테이프 (흡음 테이프) 로 잘 정리 해 줍시다.

요거 테이핑 안하고 작업 하면 안되요.. ㅠㅠ

여름은 배선이 부들 부들 한 상태라 괜찮은데 겨울 되면 배선도 딱딱해 져서 여기 저기 부딫히면서 잡소리 납니다.

배선 작업 부터 하고 시작.

​

​

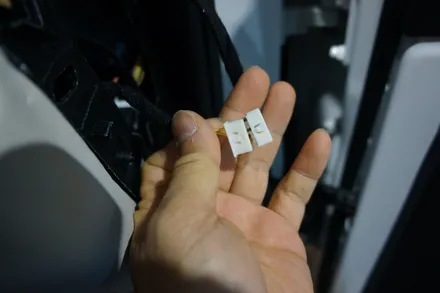

아.. -_- 이 망할.. 전 작업자가 뭔 짓을 했는지.. 커넥터가 부러져 있는데 그냥 끼워 두었네요. 하아..

이거 PDI 에서 작업 했을텐데.. 이런차가 왜 자꾸 보이나 모르겠어요.

일전에 작업했던 X4도 뒷쪽 커넥터가 부러져 있었는데.. 하아...

​

​

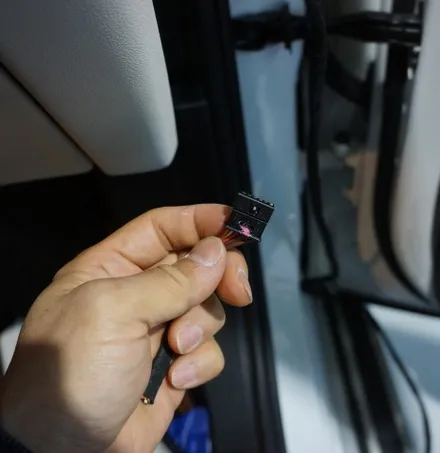

다행히 여분 커넥터가 있어서 교체 해 줍시다.

가만보면 신형에 달려 있는 저 하얀색 커넥터들이 뭔가 좀 더 약한 느낌이에요.

요 검정색 커넥터들은 예전에 E바디들에 사용되어진 커넥터 들인데, 좀더 단단한 느낌입니다.

여튼 교체 완료.

​

​

하이패스 배선.. -_- 아 진짜 배선 테이프 얼마나 아끼겠다고.. ㅠㅠ 좀 감아 주세요. 제발..

요건 좀이따 정리 해 줍시다.

​

​

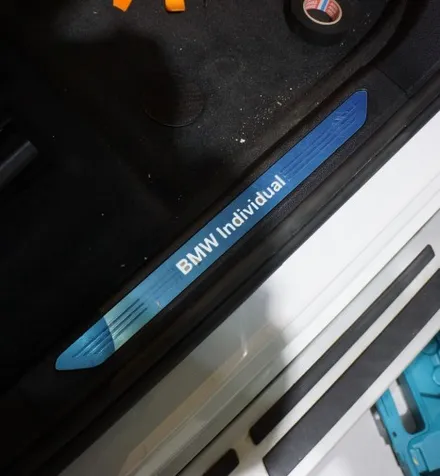

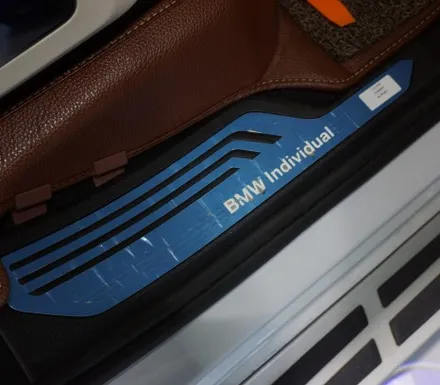

일루미네이팅 타입 도어 플레이트. 요거 예전에 E바디 6시리즈때 적용된거랑 비슷한거 같은데 좀 다르더라구요.

뭔가 LED가 더 촘촘히 박혀 있는거 같아요.

여튼 이런건 좀 부럽습니다. BMW 인디비주얼 크으으으...

도어 플레이트 제거를 위해선 요 녀석을 먼제 빼주면 아랫쪽에 키가 있습니다.

플라스틱 헤라로 끝에 살짝 들어 올려 주면 됩니다. 툭툭 쉽게 빠지는 편이에요.

​

​

아래 전원 연결 되어지는 배선 커넥터가 있으니 조심해서 들어 올리고 커넥터를 빼줍시다.

​

​

오른쪽 BCM 모듈이랑 휴즈박스 커버 쪽은 요 끝에 핀이 있습니다 .

T25 별각으로 살짝 돌려 올리면 끝까지 안빠지고 올라옵니다.

더 안올라온다 싶으면, 헤라로 빼줍시다.

​

​

조수석 글로브 박스 밑 에어컨 필터 커버를 떼어 줍시다. 요건 그냥 양옆에 돌려 빼는 핀이 있습니다.

요거 두개만 돌려서 빼면 쉽게 탈거 되고, 에어컨 필터 커버 떼어내면 오른쪽에 있는 휴즈박스 BCM 커버는 그냥 쇽~ 하고 빠집니다.

핀 두개로 걸려 있는거라서 쉽게 빠져요. 툭~ 하고.

​

​

뒷쪽 도어 플레이트도 빼 줍시다. 앞쪽과 다를거 없어요.

이렇게 플라스틱 헤라로 살짝 찔러 넣어주면 툭 하고 올라옵니다.

근데 이거 알루미늄이라 잘 빼주셔야 되요. 잘못하면 휠거 같더라구요.

​

​

그리고 이렇게 커넥터를 뽑아 줍시다. 앞이랑 다르지 않아요.

커넥터 배선이 좀 짧은 편이니까 조심히 빼주시면 됩니다.

​

​

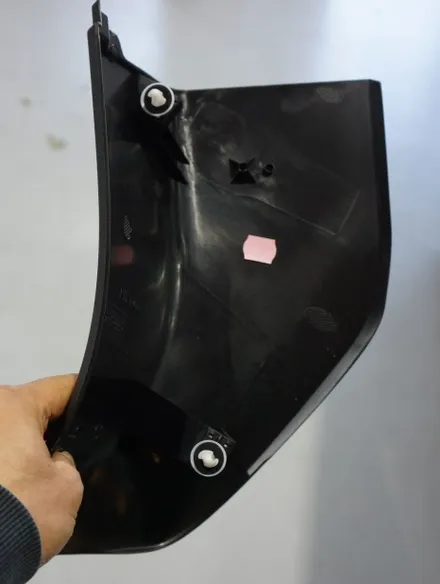

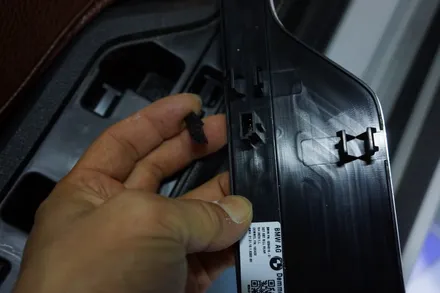

그럼 이렇게 핀이 두개.. 으..응? -_-;;

하.. 진짜 왜 이래 이거.. 진짜... 핀이 하나 부러져 있네요..

이거 얼마나 한다고.. 그냥 새걸로 하나 끼워주지.

안보인다고 이렇게 하면 안되는거 아닙니까?

​

​

부러진 핀은 버려버리고 새걸로 바꿔 줍시다.

이거 핀 파트 번호는

51418238532 익스펜딩 리벳 - 개당 900원 입니다.

10개씩 팔더라구요. 그니깐 9000원입니다.

​

​

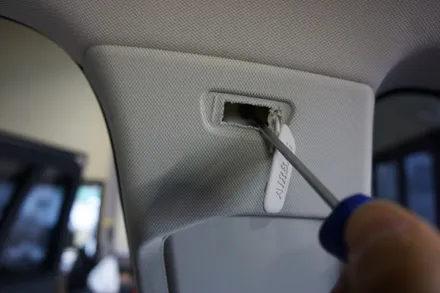

C필러 커버는 A필러 커버랑 똑같이 에어백 로고 캡 벗기면 안에 나사만 풀어주면 됩니다.

볼트는 T25 별 드라이버로 풀면 됩니다. 앞이랑 같아요.

​

​

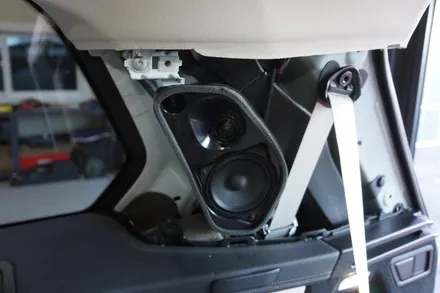

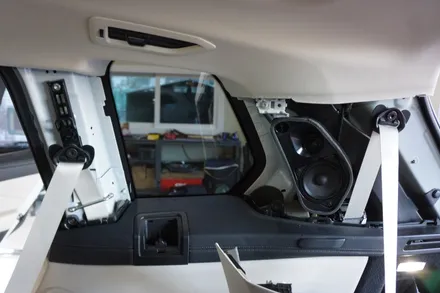

요건 D필러라고 해야 할지.. 여튼 필러커버는 사진이 없는데 요기도 에어백 로고 캡 이 있습니다.

나사 하나 풀어 주고 툭 하고 뺴면 잘 빠지는 편입니다.

대신 끼워 넣을때 아랫쪽 잘 맞춰 넣어서 끼워야되요. 홈이 있거든요.

​

​

기존 배선을 철거해 줍시다. 순정 ACE 2.0 도 그렇고 BMW 순정 블랙박스는 전부 배선이 아래로 들어갑니다.

그래서 아까 도어 플레이트를 다 탈거 해 준거에요.

딱 요기까지만 벗기면 됩니다. 배선이 어딘가 고정되어 있지 않고, 그냥 널부러져 있어서 그냥 당기면 빠져요.

어차피 안쓸꺼니까 잘라서 빼내시는게 편하실꺼에요.

​

​

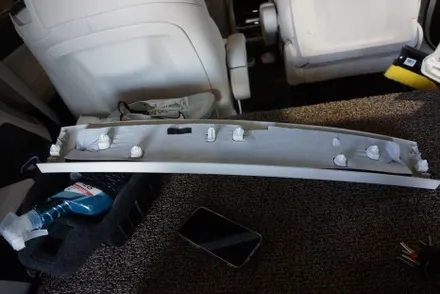

리어 카메라 배선은 뒷유리 커버 맨위 상단 커버만 떼어 내면 쉽게 걷어낼수 있습니다.

그냥 핀으로만 되어 있어서 그냥 살짝 쎄게 잡아 당기면 빠져요.

툭툭. 쉽게 빠지는 편입니다만, 양쪽끝에 커버에 끼워져 있는 부분이 살짝 빼기 귀찮습니다.

부러지지 않게 조심해서 빼주세요.

​

​

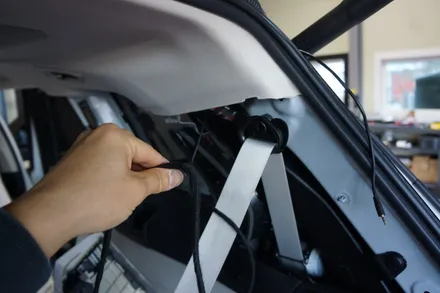

기존 배선은 그냥 이렇게 당기면 빠집니다. 슉~ 빼버리고. 철거 합시다.

근데 순정 배선은 이상하리 만치 저 끝부분에 가서는 테이핑이 안되어 있는게 많아요.

저거 얼마나 된다고.. 그냥 좀 테이핑 해 주지. 참 치사해.

​

​

미리 준비해둔 리어 카메라 배선. 테사 테이프로 칭칭 감아서 잡소리 안나게 만들어 두었습니다.

​

​

요 고무 호스를 통과 해서 넣어 줍시다.

사진이 없는데 저 고무 호수 위 아래로 빠지는거에요.

빼서 안에 넣어주고, 다시 잘 장착해 줍시다.

이거 잘못 끼우면 비새니까 끼우고 살살 흔들어서 잘 끼워 줍시다.

​

​

배선 정리 하고 리어 카메라 연결해 줍시다.

배선 정리도 깔끔하게 해 주고, 당연히 케이블 타이 말고 테사 테이프 이용해서 잘 고정해 주세요.

배선 정리 할때 잡소리 안나게끔 잘 고정해 주세요.

​

​

뒷유리 커버 잘 씌우고,

​

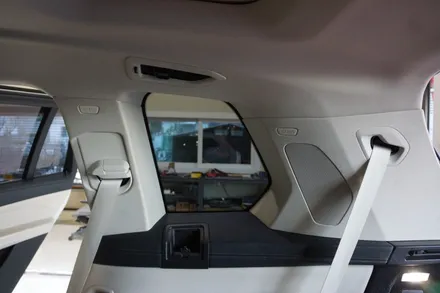

필러 커버 잘 씌워주면 끝. 조립은 분해할때 처럼 조심 조심 잘 끼워 주세요.

​

​

새핀 끼워서 잘 끼워 줍시다. 꽃을때 반드시 전원 커넥터 꼭 끼워 주세요.

아. 제가 깜빡한건 안 비밀... 불이 안들어와 있죠? ㅋㅋㅋㅋㅋㅋㅋㅋㅋ

사진 찍고 이상해서 다시 끼워 줬습니다. ㅋㅋㅋㅋㅋㅋㅋㅋㅋ

​

버려질 물건이지만, 소중한 고객님의 제품이므로 잘 정리 해 둡시다.

버리실지 가져가실지는 고객님꼐서 결정 하시면 됩니다.

어차피 배선은 잘라 버려서 재사용 하려면 배선을 연결하거나, 배선을 새로 사야 하는데 어차피 고장난 제품이라 대부분 쓰레기통으로 갑니다.

​

​

준비해 놓은 메인 배선. 이것도 역시 테사테이프로 칭칭 감아 줬습니다.

아끼지 말고 칭칭 감아주는게 포인트.

​

​

BCM 모듈에 연결 되어 있는 기존 배선은 모두 철거해 주고, 배선 커플러는 잘 떼어내고 까진 배선은 전기 테이프로 잘 마감해 줍시다.

왜 BCM 모듈에 연결을 했는지 모르겠지만, PDI 에서 휴즈박스를 안쓰고 BCM에 물려놓는 바람에 문제가 좀 많이 생겼습니다.

요즘 나오는 것들은 그래도 휴즈박스에서 따오는 것들이 많은데 초창기 ACE 2.0 의 경우 이렇게 이상하게 연결해 두는 경우가 있더라구요.

여튼 다 걷어내고, 휴즈박스에 순정 인스톨레이션 가이드 대로 연결해 주면 됩니다.

​

​

배선은 순정 배선라인 따라 내려와서 정리해 줍시다.

정리는 역시 테사테이프죠. ㅋㅋㅋ 케이블 타이 쓰기 싫어요. ㅠㅠ

​

​

자 다시 조립 합시다. 도어 플레이트는 불 잘들어오게 커넥터 연결하는거 잊지 않고요. ㅋㅋㅋㅋ

후다닥 조립 합시다.

​

​

선정리 잘 해서 넣어주고, 조수석 에어백 오프 스위치를 끼워 줍시다.

이거 빼면 인포테인먼트에 경고등 뜨니까 경고 알림 반드시 삭제 해 주셔야 됩니다.

요 경고등 뜬 상태로 다니면 BMW 코리아에서 전화 온다고 하더라구요. ㅋㅋㅋㅋ

사고 난거 아닌지 전화 온대요. 여튼 꼭 코드 삭제 해 주세요.

​

​

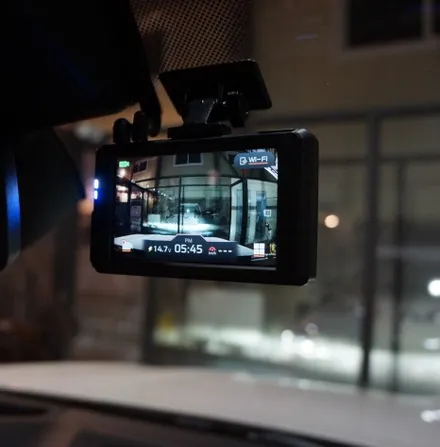

제대로 설치가 되면, 주차 감시 모드가 들어갑니다.

설치도 잘 되었고, 테스트까지 마무리 했습니다.

X7 이 의외로 트림 탈거 하는 방법이 많이 없더라구요.

요거 보시고 도전해 보세요.

​

해보시다가 안되시면 저한테 연락 주세요!!

​

010-7598-0825 - 에보웍스 한명규

​

​
