안녕하세요.

수원 합성유 미션오일 전문점 답 모터스입니다~

오늘의 포스팅은 자동차의 중요한 부품인 미션!!

수입차 BMW에 제일 많이 사용되는 미션인 ZF 미션오일 교환 방법과 미션오일의 역할 그리고 미션오일의 중요성까지 알아보도록 하겠습니다~

오늘의 주인공!!

BMW에서 3시리즈와 대표 라인업으로 자리하고 있는 5시리즈 F10 520D입니다.

BMW F10은 2010년부터 2017년도까지 출시한 6세대 5시리즈입니다.

​

차량 성향이 전 세대에 비해 편안한 드라이빙을 초점으로 맞춰 출시가 되었습니다. 정숙성과 부드러움이 향상되었죠.

​

라인업으로는 제일 많이 팔린 디젤엔진을 장착한 520D부터, 525D, 530D, 535D, M550D 그리고 가솔린 모델로는 520i, 523i, 528i, 535i, 550i 그리고 M5가 존재합니다.

​

6세대 F10은 5세대 보다 차체 강성이 75% 증가했으며 신형 ZF 8단 자동변속기가 장착되었습니다.

​

오늘 이야기할 ZF 미션은 독일의 자동차 부품 제조업체로 원래는 비행선과 자동차의 변속기를 개발했지만 지금은 자동차 변속기만 집중적으로 개발하고 있죠.

ZF 미션은 BMW, 아우디, 폭스바겐, 롤스로이스, 포르쉐, 벤틀리, 람보르기니, 재규어, 랜드로버, 애스턴마틴, 피아트, 마세라티, 크라이슬러, 닷지, 지프 등 수많은 자동차 제조업체들이 애용하는 자동변속기입니다.

​

그만큼 성능이나 기술면에서 우위를 점하고 있는 미션이죠.

​

하지만 아무리 좋은 미션이라도 관리를 안 해주면 점점 성능이 저하되고 심각한 경우엔 미션이 고장 나거나 깨지는 경우까지 발생할 수 있습니다.

​

미션의 관리 방법은 여러 가지가 있지만 그중에서 중요한 미션오일 관리와 교환 방법에 대해서 알아보도록 하겠습니다~

​

DCT 미션이나 CVT 미션 등 몇몇 미션을 제외한 자동변속기의 경우 미션오일이 제일 중요한 역할을 합니다.

미션오일의 유압으로 각 기어 단수가 변경이 되며 엔진 힘을 바퀴에 전달하는 역할을 하죠.

미션오일의 역할을 쉽게 설명하자면 위 선풍기를 보게 되면 마주 보고 있는 두 개의 선풍기 중 오른쪽 선풍기만 전원이 연결되어 있습니다. 오른쪽 선풍기가 작동되면서 바람으로 인해 왼쪽 선풍기의 날개가 돌아가게 되죠.

이때 전원이 켜진 선풍기가 엔진 쪽 구동 축이고 전원이 꺼진 선풍기가 바퀴 쪽 구동축 그리고 바람이 미션오일의 역할이라고 이해하면 쉽게 이해하실 수 있으실 거예요.

미션오일이 매개체 역할을 해 구동력을 전달하는 중요한 역할을 하죠.

​

그래서 미션오일이 오래되거나 상태가 안 좋게 되면 변속이 느리거나 변속 충격이 생기기도 합니다.

​

변속기 미션오일은 무교환이다 라고 하는 차량이 있지만 실제로 오래되고 누적 주행거리가 길어질수록 변속기 오일은 제 기능을 점점 잃어가기 때문에 교환을 해주는 게 맞는다고 생각됩니다.

​

그렇다면 BMW F10 520D의 ZF 8단 미션오일 교환 방법에 대해서 알아볼까요?!

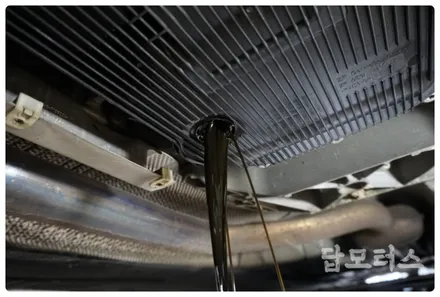

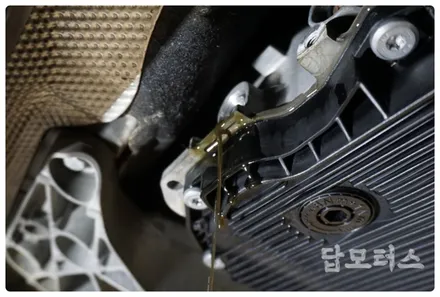

먼저 기존 미션오일을 배출해 줍니다.

누적 주행거리 13만 km 미션오일 교환이 처음이라 그런지 미션오일 상태가 많이 안 좋습니다...

쇳가루도 많이 섞여있고 색상만 봐도 오염이 심해 보입니다.

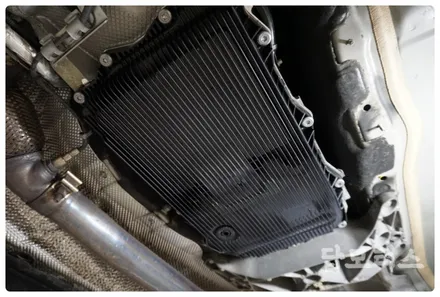

대부분의 ZF 미션은 미션오일 팬 자체에 미션오일필터가 내장이 되어있습니다. 미션오일을 배출하고 나서 필터 교환을 위해 이렇게 미션오일 팬을 분해하죠.

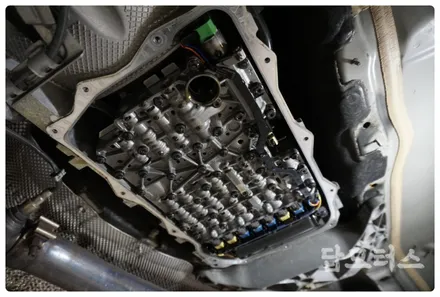

분해한 김에 보이는 밸브 보디도 세척을 해줍니다.

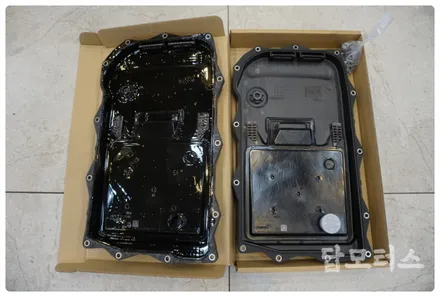

왼쪽이 사용했던 미션오일 팬 오른쪽이 새 미션오일 팬입니다.

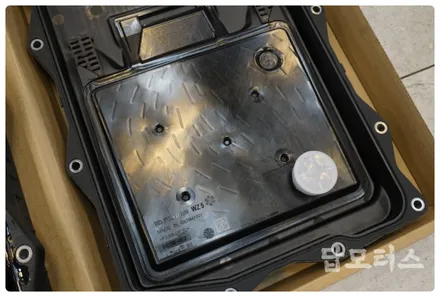

미션오일 팬에 이렇게 미션오일필터가 일체형으로 붙어있습니다. 대부분의 ZF 미션의 공통사항이죠.

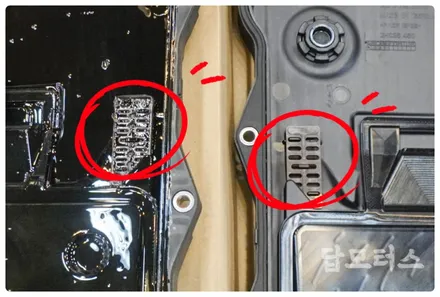

그리고 미션오일 팬에 자석이 붙어있습니다.

빨간색으로 동그라미 표시된 두 개의 자석을 비교해 보면 왼쪽 자석에 울퉁붕퉁 쇳가루가 가득 붙어있는 걸 육안으로 확인할 수 있습니다.

미션오일 교환 시기가 지나면 자석에 쇳가루가 붙을 수 있는 한계치를 넘어가 쇳가루들이 미션 곳곳을 누비며 부품들의 고장을 일으킬 수도 있습니다.

새 미션오일 팬 미션오일필터를 조립하고 새 미션오일을 주입하면 마무리가 됩니다.

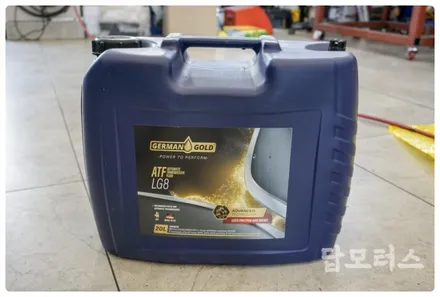

미션오일은 ZF 8단 전용 미션오일로 교환이 됩니다.

일반 ATF 미션오일과 ZF 미션오일 모두 같이 사용할 수 있는 저가형 오일이 있지만 성능은 ZF 전용 미션오일이 훨씬 더 좋습니다.

미션오일 주입 후 정량이 주입되었는지 레벨링 하면 미션오일 교환이 끝납니다.

레벨링을 하기 위해선 제조사에서 권장하는 미션오일 온도를 맞춰놓고 레벨링 하는 게 정확하게 미션오일양 확인이 가능합니다.

​

미션오일 레벨링을 하는데 기존에 너무 상태가 안 좋았던 상태였기 때문에 미션오일 색상이 탁해요...

이 상태론 제대로 된 컨디션이 안 나오기 때문에 한 번 더 미션오일 교환 후 마무리를 했습니다.

​

미션오일뿐만 아니라 엔진오일, 브레이크액, 냉각수, 파워 스티어링 오일, 디퍼런셜 오일 등 자동차에 많은 케미컬류는 점검 시기에 맞게 점검 후 교환해야 좋은 컨디션으로 고장 없이 오래 탈수가 있습니다~!
